Practice 1

Practice 1 on this page are for HARK Ver.3.5.0 or later.

Goal and Agenda of Practice1

目的

HARK を用いた簡単なシステムを構築し、HARK Designerに慣れる

内容>

HARKを用いた音源定位システムの構築

HARKネットワークの構築
定位性能の評価実験

HARK Designer に慣れる

HARK designer

カンバスとパネルの意味

HARK Designer によるシステムの構築の流れ

カンバスにノードを配置

ノードリストパネルから選択する
ノード検索フォームでノードを検索して選択する

ノード同士の接続

ノード出力端子からドラッグし、接続先のノード入力端子にドロップする
ノ入出力の型が合えば候補として表示してくれる

ノードのプロパティを設定

ノードをダブルクリックし、パラメータを設定する

Tips in Constructing Networks

ノードを置く

ノード検索フォームでノードを検索して選択
ノードリストパネルから選択してクリック

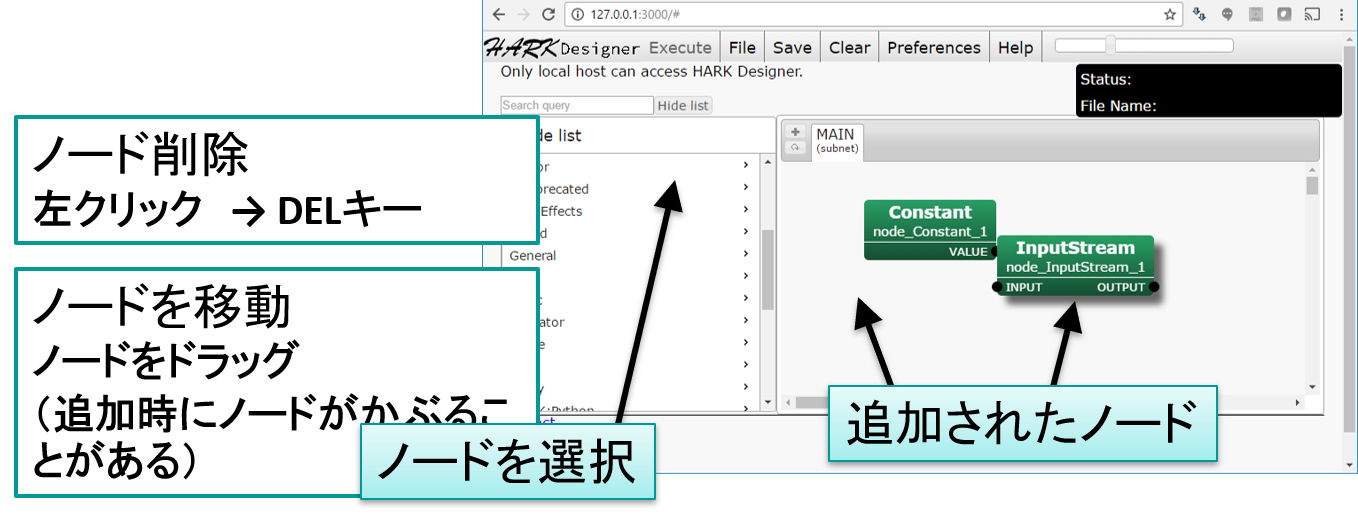

ノードを削除

ノードを右クリックして”Delete”をクリック
ノードを選択して DELキーを押す

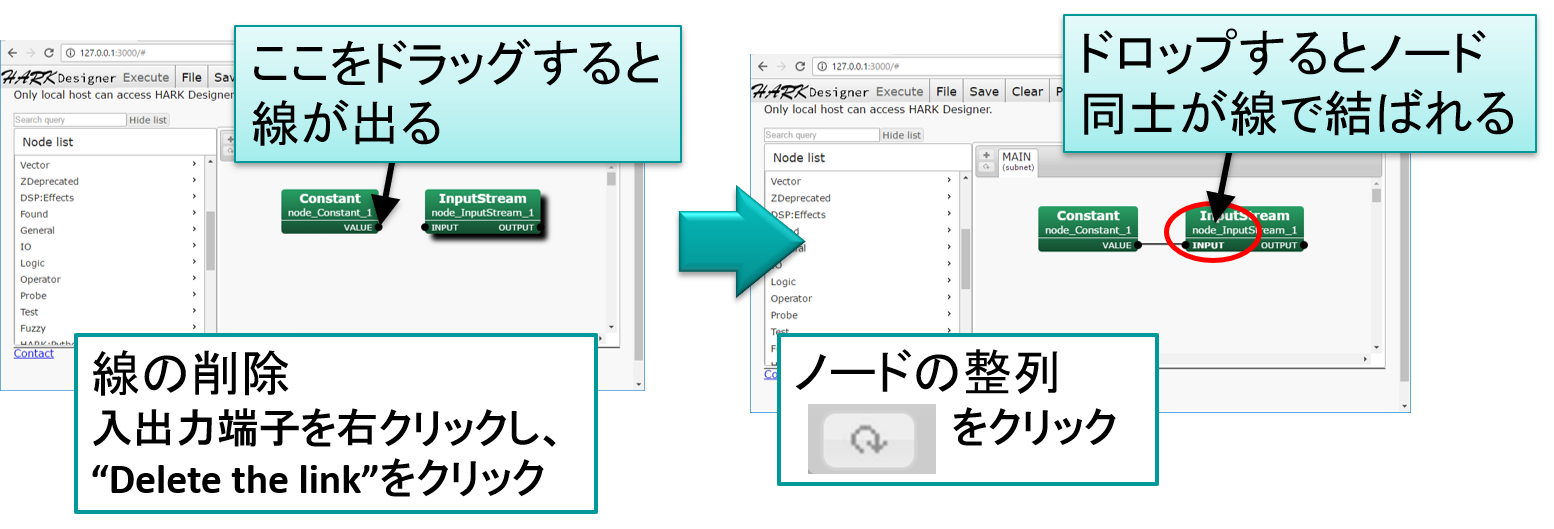

ノード同士の接続

接続元ノード出力端子の黒丸から接続先ノード入力端子へ左ドラッグ＆ドロップ（入出力の型が合えば候補として表示）

ノードをコピー＆ペースト

Ctrl-c でノードコピー
Ctrl-v でノードペースト

接続を削除

リンクが接続された入出力端子を右クリックし、”Delete the link”をクリック

シート上の全てのノードを整列

を押す

新しいシートを追加

を押し，適当な名前を指定してシートを追加する

HARKによる音源定位システムの構築

はじめに

目的　HARK Designerによる聴覚システムの構築を体験する
目標　HARKを使ってを使って、音源定位システムを0から構築する
実習の前に

dataフォルダに以下のファイルが入っていることを確認

practice1.wav
practice1_2.wav
practice1_option.wav
tamago_rectf.zip
sendHarkParam.py
example/（Practice1 で作成するネットワークの完成品が入っている）

実習の構成

Practice 1-1

waveファイルを入力とした音源定位システムの構築
定位のパラメータは固定

Practice 1-2

Practice1-1で構築した音源定位システムのパラメータを動的に変更できるように改造

Practice 1-3

Practice1-2で構築した音源定位システムをリアルタイムにマイクロフォンアレイから入ってきた信号を処理するように改造

Practice1-1　HARKによる音源定位システムの構築

Practice1-1 の概要

システムの入出力

入力 : TAMAGO03 で録音された 8ch のwaveファイル
出力 : 定位結果の表示

必要ファイル

定位用伝達関数ファイル（事前に作成済み）

TAMAGO用の伝達関数ファイル : tamago_rectf.zip

評価用入力waveファイル

水平面上にいる三話者 : practice1.wav

定位用伝達関数ファイルの概要

用意した定位用伝達関数ファイル

practice1/data/tamago_rectf.zip (for TAMAGO03)
午前中のビデオの方法でTSPを録音

録音にhark-wios を使用します。詳細はドキュメントを参照

TSP録音データから定位用伝達関数ファイルを生成

harktool5 を使用
詳細はharktool5 のドキュメントを参照

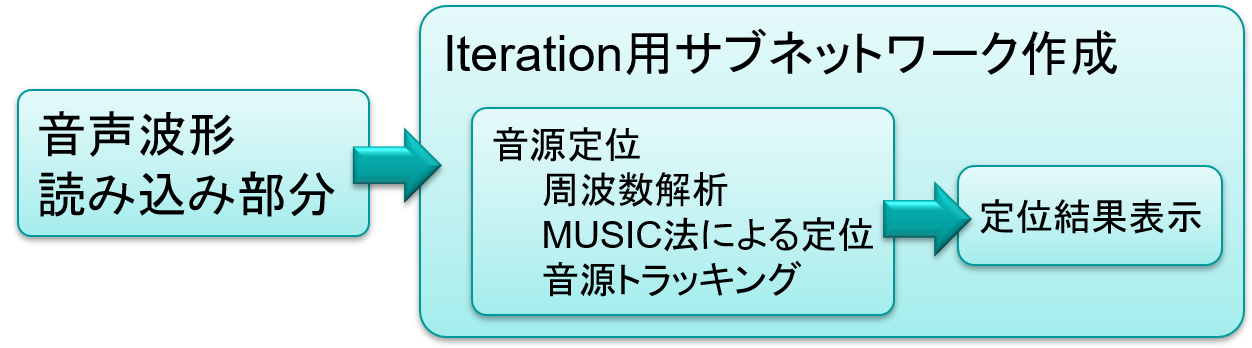

音源定位システムの概要

次の順番で作成

音声波形読み込み
Iteration用サブネットワークの作成
音源定位部分

周波数解析 (FFT)
MUSIC法で音源定位
音源のトラッキング

結果表示

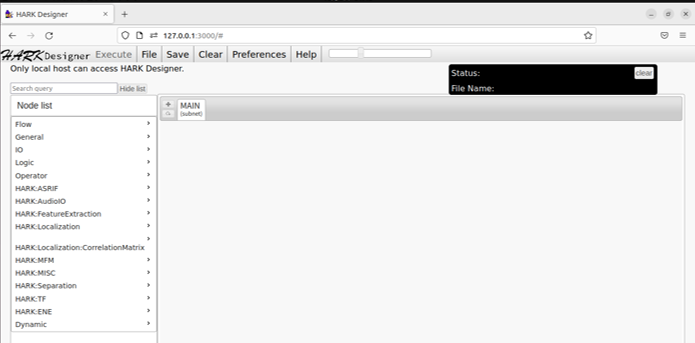

HARK Designer の３通りの起動方法

HARK Designer をクリック
ターミナルで"hark_designer" と入力

hark_designer

ブラウザーで http://127.0.0.1:3000/ と入力

http://127.0.0.1:3000/

音声波形読み込み部分の作成

ノードの配置

HARK Designer でノードを追加

Constant ノードの追加

ノードリストパネル › General › Constant

InputStream ノードの追加

ノードリストパネル › IO › InputStream

ノードの接続

Constantの右側の黒点（出力端子）をドラッグ
InputStreamの左側の黒点（入力端子）でドロップ

ノードの設定

読み込むwavファイル名を指定

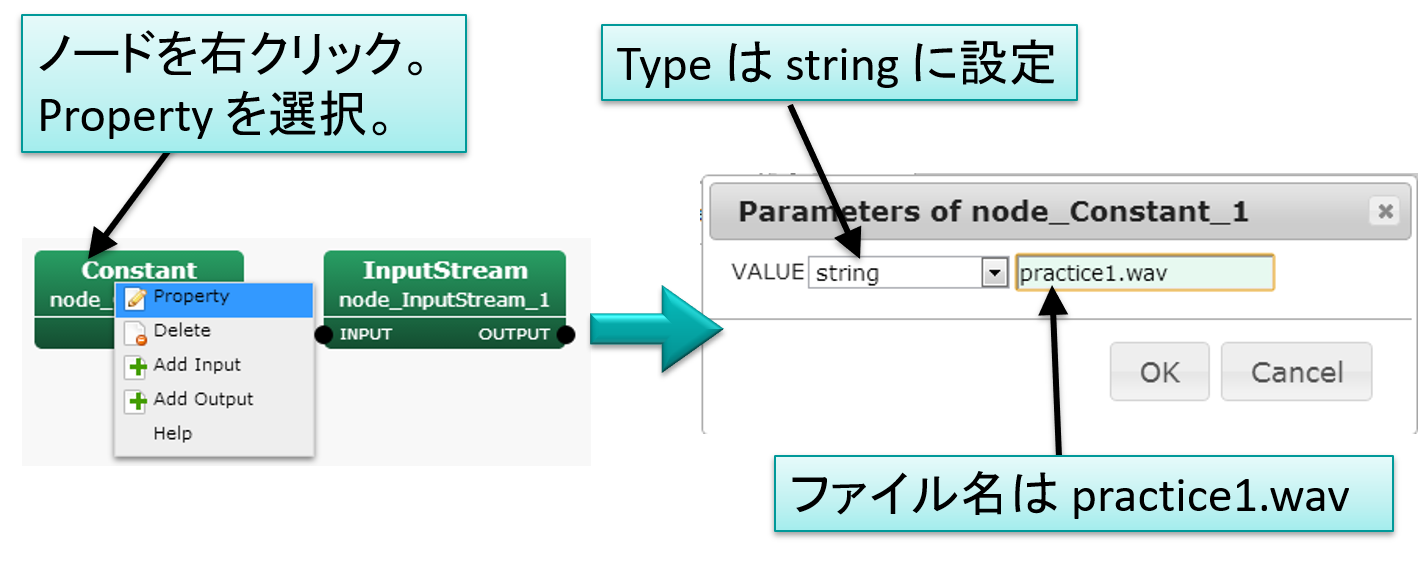

Constantを右クリックし、Property を選択
Type は string に設定
VALUE に practice1.wav と入力

サブネットワークの作成

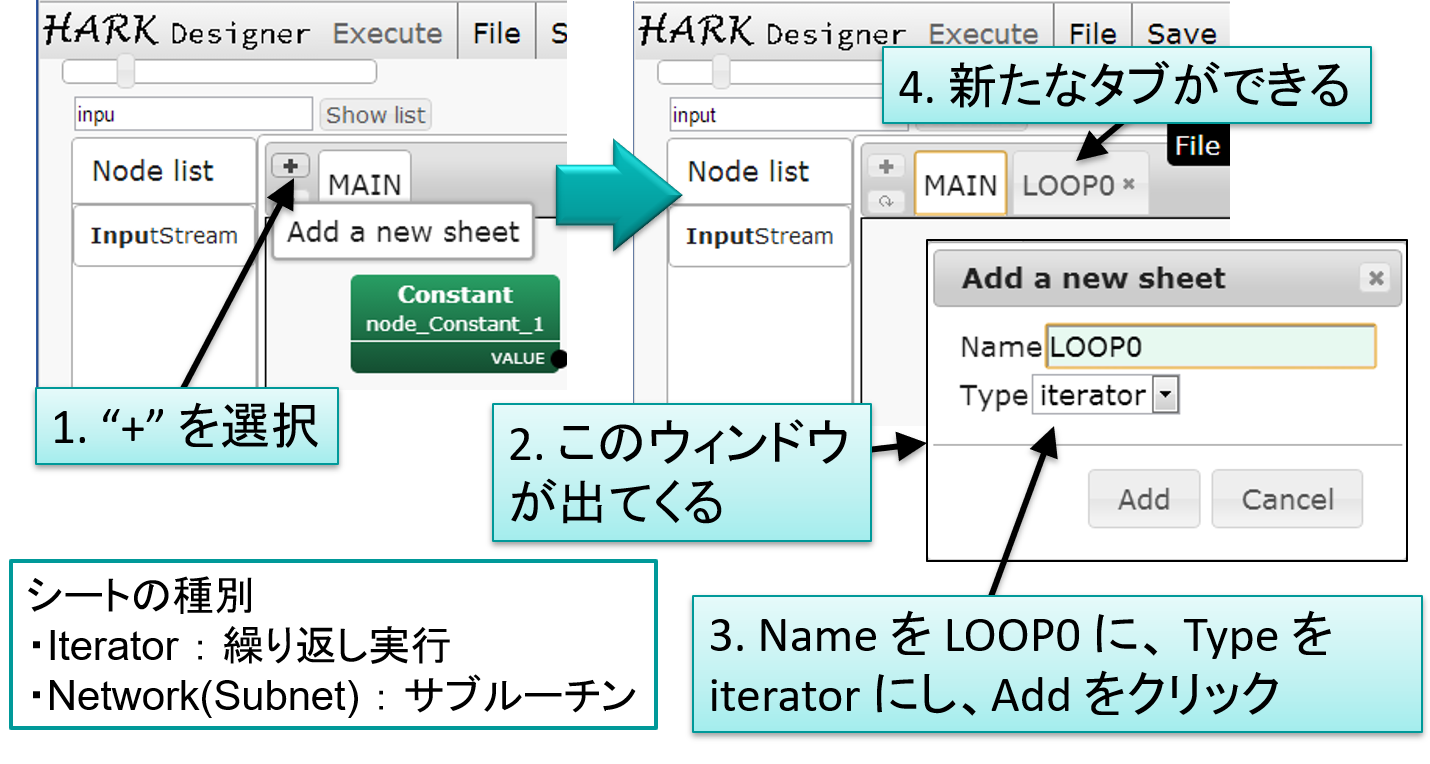

1フレーム分読み込むたびに実行されるサブネットワーク LOOP0 を作成

音源定位部分の作成

ノードの配置

次の5種類のノードを LOOP0 シートに配置

LOOP0 シートを選択
ファイルの読み込みノードの追加

ノードリストパネル > HARK:AudioIO  > Constant

マルチチャネルFFT のノードの追加

ノードリストパネル > HARK:MISC > MultiFFT

MUSIC 法による音源定位のノードの追加

ノードリストパネル > HARK:Localization > LocalizeMUSIC

音源トラッキングのノードの追加

ノードリストパネル > HARK:Localization > SourceTracker

定位結果表示のノードの追加

ノードリストパネル > HARK:Localization  > DisplayLocalization

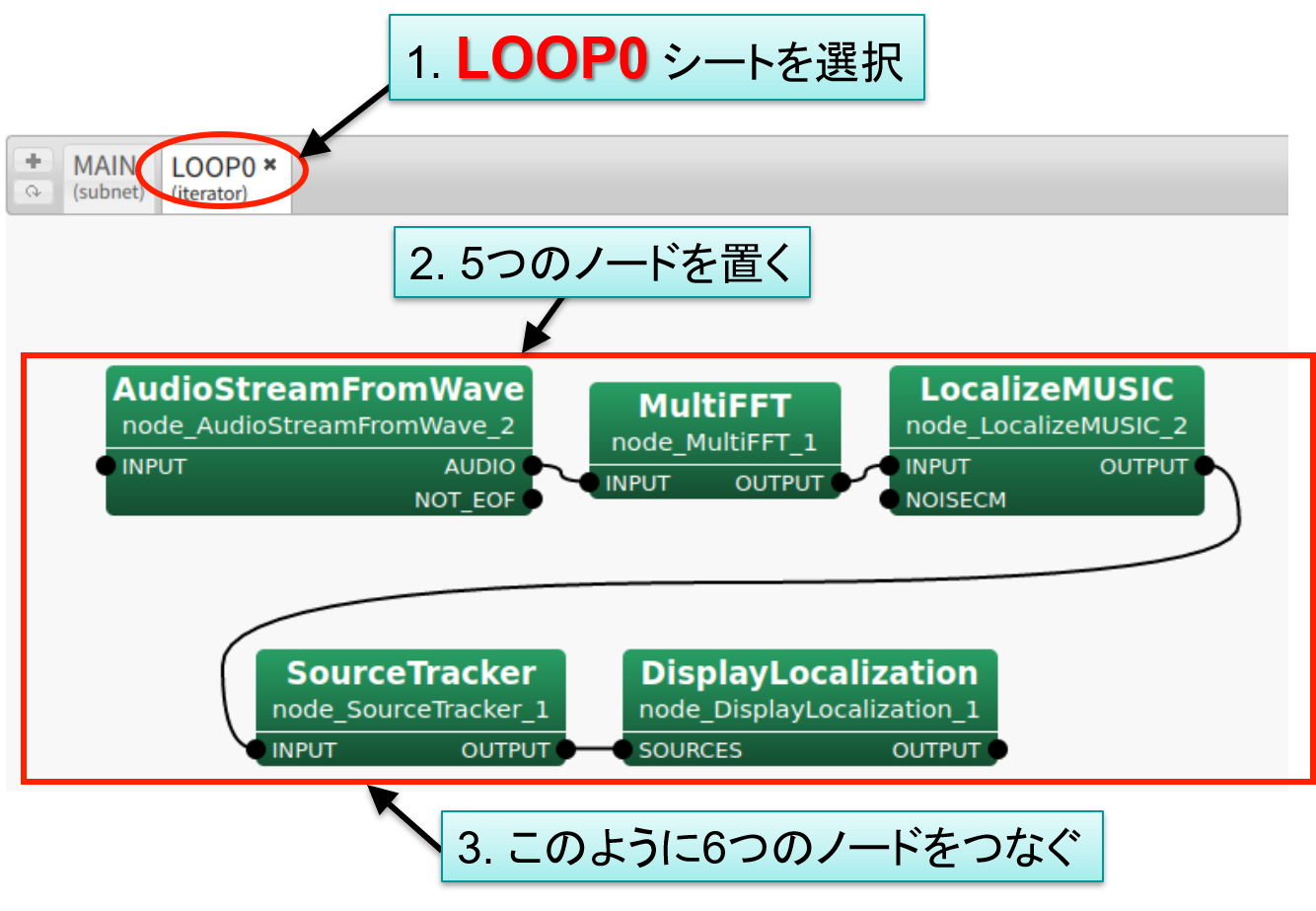

ノードの接続

LOOP0 シートを選択
５つのノードを接続

AudioStreamFromWave の AUDIO ⇒ MultiFFT の Input
MultiFFT の Output ⇒ LocalizeMUSIC の Input
LocalizeMUSIC の Output ⇒ SourceTracker の Input
SourceTrackerの Output ⇒ DisplayLocalization の Input

ノードの設定

5つのノードのプロパティを設定
プロパティの設定方法は今までと同じ：次の２つの方法のどちらかで
- ノードを右クリックし、Property を選択
- ノードをダブルクリック
以下、ノードごとに設定方法を解説

多くはデフォルト値のままでよい
変更が必要なものは赤字で表示

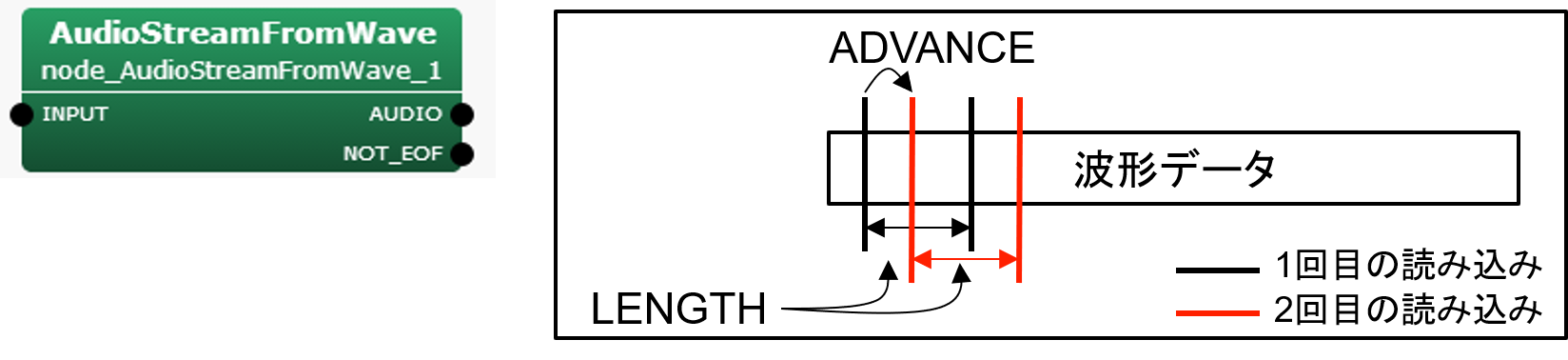

波形データの読み込み AudioStreamFromWave

LENGTH = 512　1回の読込で読むサンプル数 [samples]
ADVANCE = 160読み込む窓のシフト幅 [samples]
USE_WAIT = true　trueなら処理時間が実時間となるようにwaitをかける

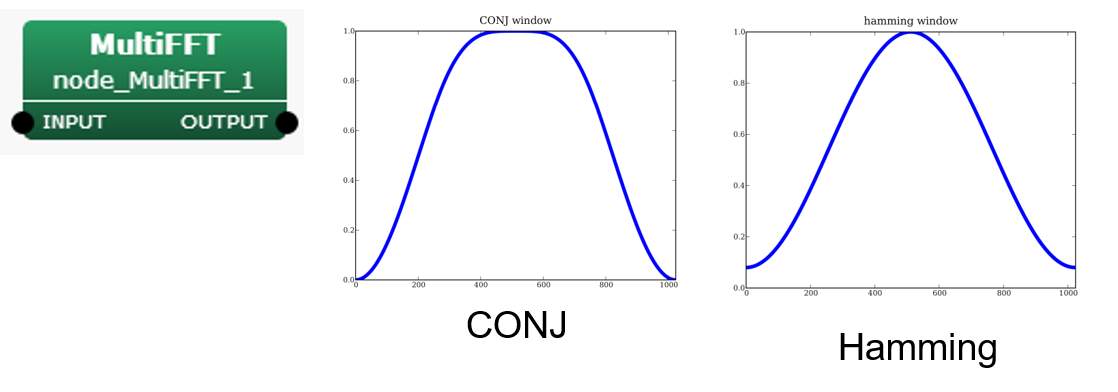

マルチチャネル信号用のFFT MultiFFT

LENGTH = 512　FFT点数（フレーム長） [samples]
WINDOW = CONJ　FFTに使う窓関数：選べる関数のは

CONJ
HAMMING
RECTANGLE（矩形窓）

WINDOW_LENGTH = 512 　窓長 [samples]

MUSIC法による音源定位 LocalizeMUSIC

MUSIC_ALGORITHM = SEVD 　MUSIC法のアルゴリズムの選択：選べるのは
- SEVD　(標準固有値分解:Standard Eigen Value Decomposition
- GEVD　(一般化固有値分解:Gemeralized Eigen Value Decomposition
- GSVD　(一般化特異値展開:Generalized Singlar Value Decomposition
TF_CHANNEL_SELECTION = <Vector<int> > 　入力の音声波形の使用チャネル番号
- すべて使う設定： <Vector<int> >
- 一部のみ使う設定： <Vector<int> 0,1,2>
LENGTH = 512 　フレーム長 (= MultiFFTのFFT点数) [samples]
A_MATRIX = tamago_rectf.zip 　定位用伝達関数のファイル名　今回は事前に準備したものを使用
WINDOW = 50　相関行列の計算に使うフレーム数 [frames]
WINDOW_TYPE = FUTURE　相関行列の計算に使うフレームの設定
PERIOD = 50　音源の到来方向推定を行うフレーム周期 [frames]
WINDOW_TYPE = FUTURE　相関行列の計算に使うフレームの設定
PERIOD = 50　音源の到来方向推定を行うフレーム周期 [frames]

NUM_SOURCE = 2　定位目的音源の数（マイク数-1以下）
MIN_DEG = -180　音源方向の最小値 [deg]
MAX_DEG = 180　音源方向の最大値 [deg]
LOWER_BOUND_FREQUENCY = 500　定位に用いる周波数の最小値 [Hz]
UPPER_BOUND_FREQUENCY = 2800　定位に用いる周波数の最大値 [Hz]
SPECTRUM_WEIGHT_TYPE = Uniform　MUSICスペクトルの周波数重みの種類
ENABLE_EIGENVALUE_WEIGHT = true　MUSICスペクトル算出時の固有値重みの有無
MAXNUM_OUT_PEAKS = -1　SourceTrackerへ出力する最大音源数
DEBUG = false　trueなら、音源定位結果を標準出力に出力

方位角と仰角を用いた音源追跡 SourceTracker
- フレーム毎の音源定位結果を時間的に統合
- 同じ音源には同じIDを付与
- THRESH より音源のパワーが小さければ削除
- PAUSE_LENGTH [ms] より短い区間の無音区間は無視して同じ音源と判定
- MIN_SRC_INTERVAL [deg] より音源方向が近ければ同じ音源と判定
- THRESH = 34 　音源方向のパワーがTHRESH以下なら、ノイズとみなして音源を無視
- PAUSE_LENGTH = 1500　音源が未観測でも追跡が継続する区間 [ms]
- MIN_SRC_INTERVAL = 30　同じ音源方向であるとみなす範囲 [deg]
- MIN_ID = 0　音源に振られるID番号の最初の値
- DEBUG = false　trueなら音源定位結果を標準出力に出力
方位角音源定位結果を表示　DisplayLocalization（一つ目）

WINDOW_NAME = Azimuth　定位結果を表示するウィンドウ名
WINDOW_LENGTH = 1000　音源定位結果を表示するフレーム幅
VERTICAL_RANGE = <Vector<int> -180 180>　縦軸に表示する値域の範囲
PLOT_TYPE = AZIMUTH　表示するデータの種類（上記の場合は方位角）

方位角音源定位結果を表示　DisplayLocalization（二つ目）　practice1-1 では不要。付録で説明

WINDOW_NAME = Elevation　定位結果を表示するウィンドウ名
WINDOW_LENGTH = 1000 　音源定位結果を表示するフレーム幅
VERTICAL_RANGE = <Vector<int>　-90 190>　trueなら処理時間が実時間となるようにwaitをかける
PLOT_TYPE = ELEVATION　表示するデータの種類（上記の場合は仰角）

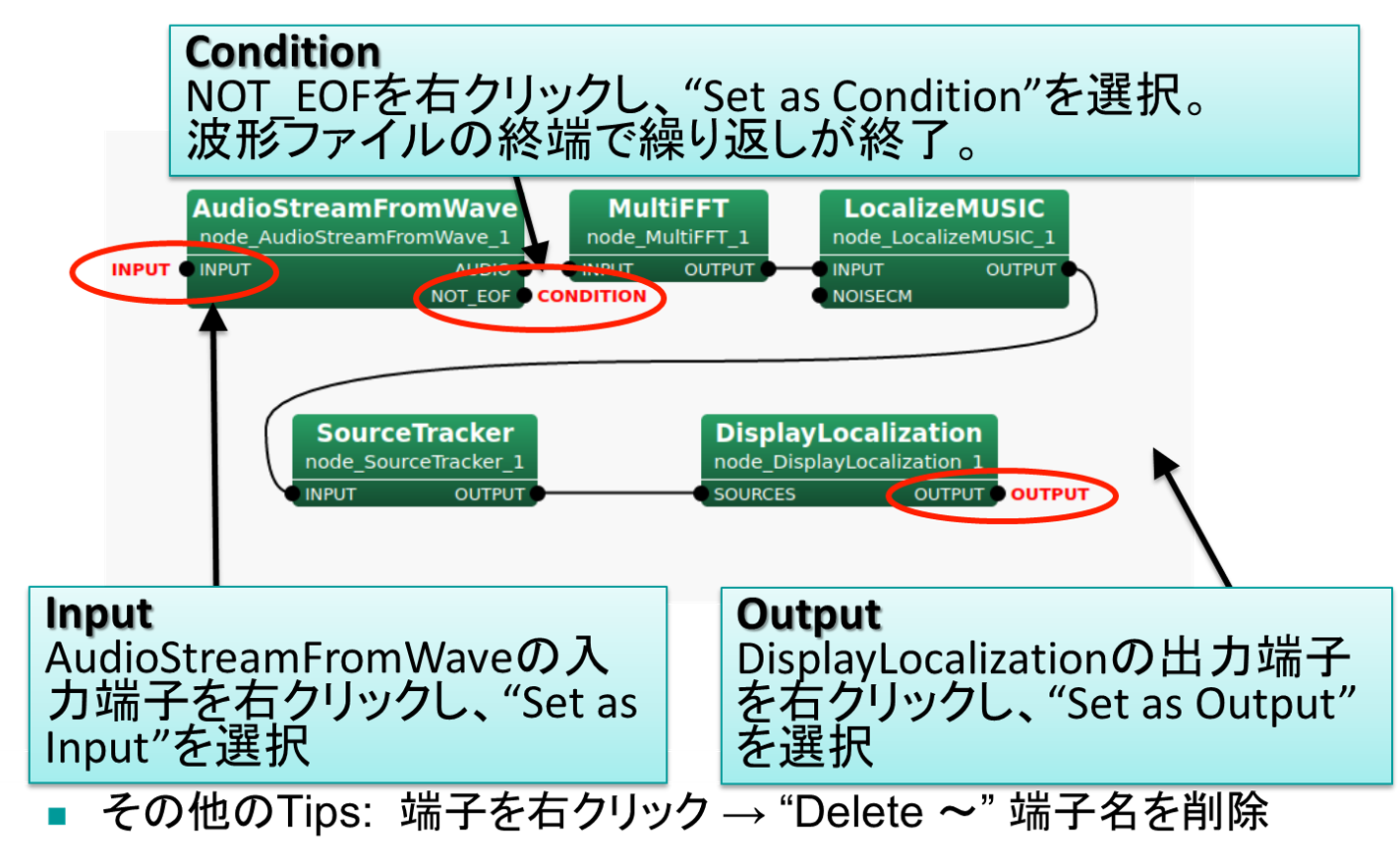

入出力とループ条件の設定

Iterator シートは while 文のようにふるまうシートには3つの重要な端子がある
- Input　Iteratorシートをノードとして使うときの入力
- Output　Iteratorシートをノードとして使うときの出力
- Condition　Iteratorシートのwhile文の条件文　この端子に設定した出力がFalseになった時点で繰り返しが終了し、MAINシートに処理が返る

Input　AudioStreamFromWaveの入力端子を右クリックし、“Set as Input” を選択
Output　DisplayLocalizationの出力端子を右クリックし、“Set as Output”を選択
Condition　NOT_EOFを右クリックし、“Set as Condition”を選択

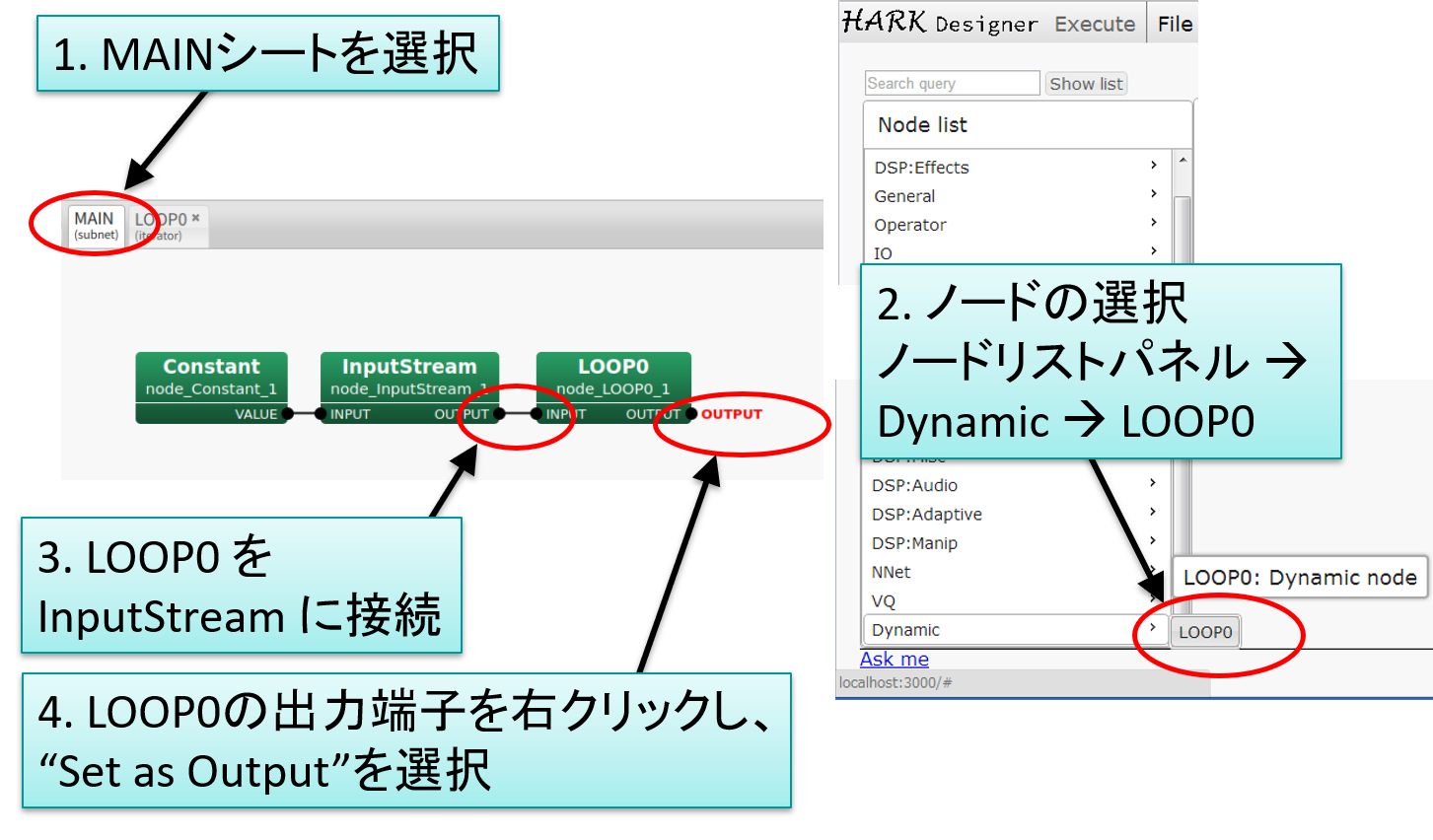

MAINシートとLOOP0シートの接続

Mainシートを選択
ノードの選択

ノードリストパネル > Dynamic  > LOOP0

LOOP0 を InputStream に接続
LOOP0 の出力端子を右クリックし，"Set as Output" を選択

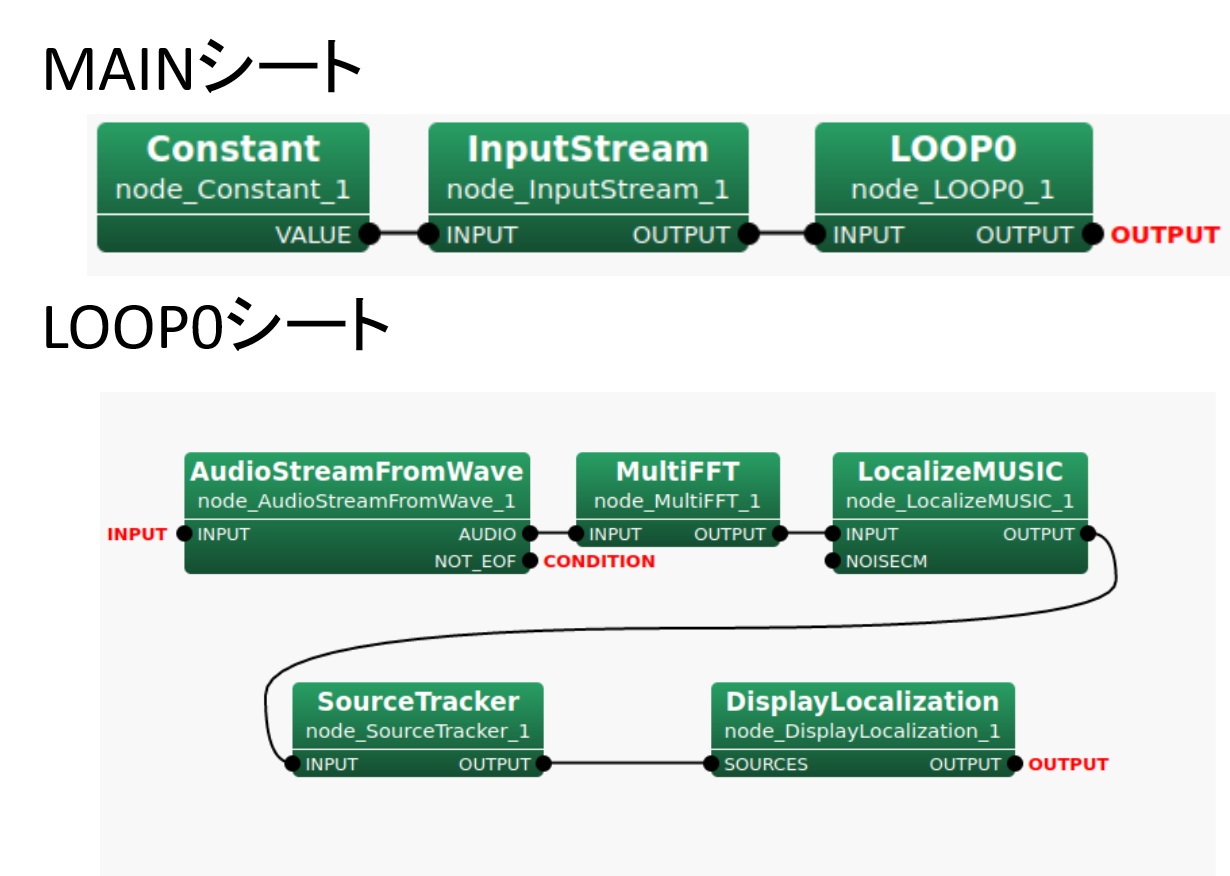

Practice1-1 完成した音源定位ステムのネットワーク

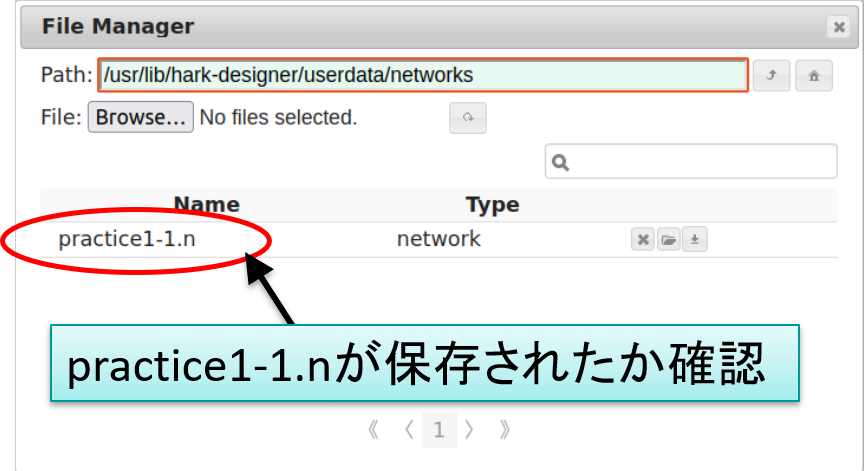

ネットワークファイルの保存

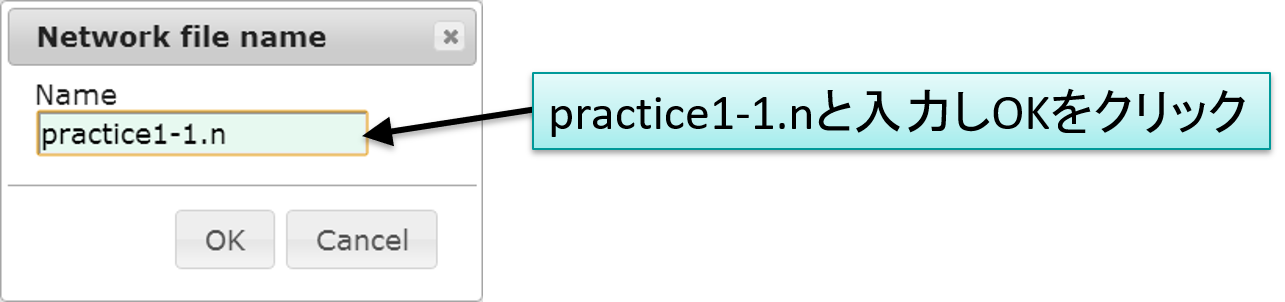

Save ボタンを押して practice1-1.n というファイル名でネットワークファイルを保存する。

Network file name で "practice1-1.n" と入力しクリック

ネットワークファイル `practice1-1.n` の中身

#!/usr/bin/env batchflow
<?xml version="1.0"?>
<Document>
  <Network type="subnet" name="MAIN">
    <Node name="node_InputStream_1" type="InputStream" x="280" y="100">
      <Parameter name="TYPE" type="string" value="" description="Type of stream: stream, fd, or FILE (default stream)"/>
      <Parameter name="RETRY" type="int" value="" description="If set to N, InputStream will retry N times on open fail"/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_Constant_1" type="Constant" x="100" y="100">
      <Parameter name="VALUE" type="string" value="practice1.wav" description="The value"/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_LOOP0_1" type="LOOP0" x="490" y="100">
    </Node>
    <Link from="node_Constant_1" output="VALUE" to="node_InputStream_1" input="INPUT"/>
    <Link from="node_InputStream_1" output="OUTPUT" to="node_LOOP0_1" input="INPUT"/>
    <NetOutput name="OUTPUT" node="node_LOOP0_1" terminal="OUTPUT" object_type="any" description="Dynamic"/>
  </Network>
  <Network type="iterator" name="LOOP0">
    <Node name="node_SourceTracker_1" type="SourceTracker" x="180" y="270">
      <Parameter name="THRESH" type="float" value="34" description="Power threshold for localization results. A localization result with higher power than THRESH is tracked, otherwise ignored."/>
      <Parameter name="PAUSE_LENGTH" type="float" value="1500" description="Life duration of source in ms. When any localization result for a source is found for more than PAUSE_LENGTH / 10 iterations, the source is terminated. [default: 800]"/>
      <Parameter name="MIN_SRC_INTERVAL" type="float" value="30" description="Source interval threshold in degree. When the angle between a localization result and a source is smaller than MIN_SRC_INTERVAL, the same ID is given to the localization result. [default: 20]"/>
      <Parameter name="MIN_ID" type="int" value="0" description="Minimum ID of source locations. MIN_ID should be greater than 0 or equal."/>
      <Parameter name="DEBUG" type="bool" value="false" description="Output debug information if true [default: false]"/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_MultiFFT_1" type="MultiFFT" x="390" y="100">
      <Parameter name="LENGTH" type="int" value="512" description="FFT length in sample. [default: 512]"/>
      <Parameter name="WINDOW" type="string" value="CONJ" description="A window function for FFT. WINDOW should be CONJ, HAMMING, RECTANGLE, or HANNING. [default: CONJ]"/>
      <Parameter name="WINDOW_LENGTH" type="int" value="512" description="Window length of the window function. [default: 512]"/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_DisplayLocalization_1" type="DisplayLocalization" x="490" y="270">
      <Parameter name="WINDOW_NAME" type="string" value="Source Location" description="Window name of the time-azimuth map [default: Window name]"/>
      <Parameter name="WINDOW_LENGTH" type="int" value="1000" description="Window length to show at the same time [sample]"/>
      <Parameter name="VERTICAL_RANGE" type="object" value="<Vector<int> -180 180>" description="Plot range of the vertical axis"/>
      <Parameter name="PLOT_TYPE" type="string" value="AZIMUTH" description="Coordinate setting for the plotting"/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_AudioStreamFromWave_1" type="AudioStreamFromWave" x="100" y="100">
      <Parameter name="LENGTH" type="int" value="512" description="The frame length of each channel (in samples) [default: 512]."/>
      <Parameter name="ADVANCE" type="int" value="160" description="The shift length beween adjacent frames (in samples)[default: 160]."/>
      <Parameter name="USE_WAIT" type="bool" value="true" description="If true, real recording is simulated [default: false]."/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_LocalizeMUSIC_1" type="LocalizeMUSIC" x="580" y="100">
      <Parameter name="MUSIC_ALGORITHM" type="string" value="SEVD" description="Sound Source Localization Algorithm. If SEVD, NOISECM will be ignored"/>
      <Parameter name="TF_CHANNEL_SELECTION" type="object" value="<Vector<int> >" description="Microphone channels for localization. If vacant, all channels will be used."/>
      <Parameter name="LENGTH" type="int" value="512" description="The length of a frame (per channel)."/>
      <Parameter name="SAMPLING_RATE" type="int" value="16000" description="Sampling Rate (Hz)."/>
      <Parameter name="TF_INPUT_TYPE" type="string" value="FILE" description="Load form TF file or Input terminal."/>
      <Parameter name="A_MATRIX" type="string" value="tamago_rectf.zip" description="Filename of a transfer function matrix."/>
      <Parameter name="WINDOW" type="int" value="50" description="The number of frames used for calculating a correlation function."/>
      <Parameter name="WINDOW_TYPE" type="string" value="FUTURE" description="Window selection to accumulate a correlation function. If PAST, the past WINDOW frames from the current frame are used for the accumulation. If MIDDLE, the current frame will be the middle of the accumulated frames. If FUTURE, the future WINDOW frames from the current frame are used for the accumulation. FUTURE is the default from version 1.0, but this makes a delay since we have to wait for the future information. PAST generates a internal buffers for the accumulation, which realizes no delay for localization."/>
      <Parameter name="PERIOD" type="int" value="50" description="The period in which the source localization is processed."/>
      <Parameter name="NUM_SOURCE" type="int" value="2" description="Number of sources, which should be less than number of channels."/>
      <Parameter name="MIN_DEG" type="int" value="-180" description="source direction (lower)."/>
      <Parameter name="MAX_DEG" type="int" value="180" description="source direction (higher)."/>
      <Parameter name="LOWER_BOUND_FREQUENCY" type="int" value="500" description="Lower bound of frequency (Hz) used for correlation function calculation."/>
      <Parameter name="UPPER_BOUND_FREQUENCY" type="int" value="2800" description="Upper bound of frequency (Hz) used for correlation function calculation."/>
      <Parameter name="SPECTRUM_WEIGHT_TYPE" type="string" value="Uniform" description="MUSIC spectrum weight for each frequency bin."/>
      <Parameter name="A_CHAR_SCALING" type="float" value="1" description="Scaling factor of the A-Weight with respect to frequency"/>
      <Parameter name="MANUAL_WEIGHT_SPLINE" type="object" value="<Matrix<float> <rows 2> <cols 5> <data 0.0 2000.0 4000.0 6000.0 8000.0 1.0 1.0 1.0 1.0 1.0> >" description="MUSIC spectrum weight for each frequency bin. This is a 2 by M matrix. The first row represents the frequency, and the second row represents the weight gain. "M" represents the number of key points for the spectrum weight. The frequency range between M key points will be interpolated by spline manner. The format is "&lt;Matrix&lt;float&gt; &lt;rows 2&gt; &lt;cols 2&gt; &lt;data 1 2 3 4&gt; &gt;"."/>
      <Parameter name="MANUAL_WEIGHT_SQUARE" type="object" value="<Vector<float> 0.0 2000.0 4000.0 6000.0 8000.0>" description="MUSIC spectrum weight for each frequency bin. This is a M order vector. The element represents the frequency points for the square wave. "M" represents the number of key points for the square wave weight. The format is "&lt;Vector&lt;float&gt; 1 2 3 4&gt;"."/>
      <Parameter name="ENABLE_EIGENVALUE_WEIGHT" type="bool" value="true" description="If true, the spatial spectrum is weighted depending on the eigenvalues of a correlation matrix. We do not suggest to use this function with GEVD and GSVD, because the NOISECM changes the eigenvalue drastically. Only useful for SEVD."/>
      <Parameter name="MAXNUM_OUT_PEAKS" type="int" value="-1" description="Maximum number of output peaks. If MAXNUM_OUT_PEAKS = NUM_SOURCE, this is compatible with HARK version 1.0. If MAXNUM_OUT_PEAKS = 0, all local maxima are output. If MAXNUM_OUT_PEAKS &lt; 0, MAXNUM_OUT_PEAKS is set to NUM_SOURCE. If MAXNUM_OUT_PEAKS &gt; 0, number of output peaks is limited to MAXNUM_OUT_PEAKS."/>
      <Parameter name="DEBUG" type="bool" value="false" description="Debug option. If the parameter is true, this node outputs sound localization results to a standard output."/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Link from="node_SourceTracker_1" output="OUTPUT" to="node_DisplayLocalization_1" input="SOURCES"/>
    <Link from="node_AudioStreamFromWave_1" output="AUDIO" to="node_MultiFFT_1" input="INPUT"/>
    <Link from="node_MultiFFT_1" output="OUTPUT" to="node_LocalizeMUSIC_1" input="INPUT"/>
    <Link from="node_LocalizeMUSIC_1" output="OUTPUT" to="node_SourceTracker_1" input="INPUT"/>
    <NetInput name="INPUT" node="node_AudioStreamFromWave_1" terminal="INPUT" object_type="Stream" description="An audio input stream (IStream)."/>
    <NetOutput name="OUTPUT" node="node_DisplayLocalization_1" terminal="OUTPUT" object_type="any" description="outputsadded by the user"/>
    <NetCondition name="CONDITION" node="node_AudioStreamFromWave_1" terminal="NOT_EOF"/>
  </Network>
</Document>

Practice1-1 実験

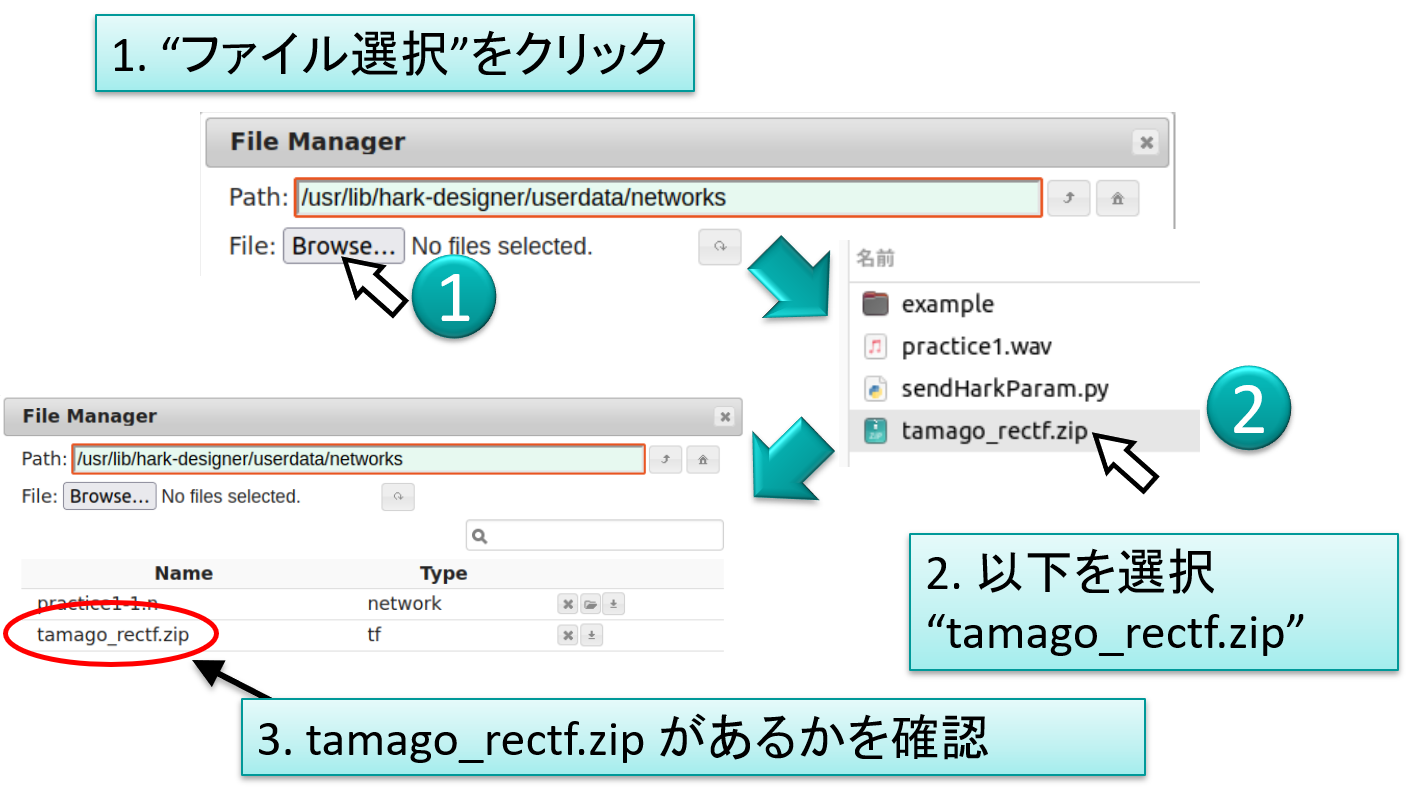

ファイルのアップロード

ネットワークファイル：　practice1-1 のアップロード

伝達関数ファイル：　tamago_rectf.zip　のアップロード

音声ファイル：　practice1.wav　のアップロード

practice1.wavを使用して実行

ネットワークの実行　HARK DesignerのExecuteをクリック

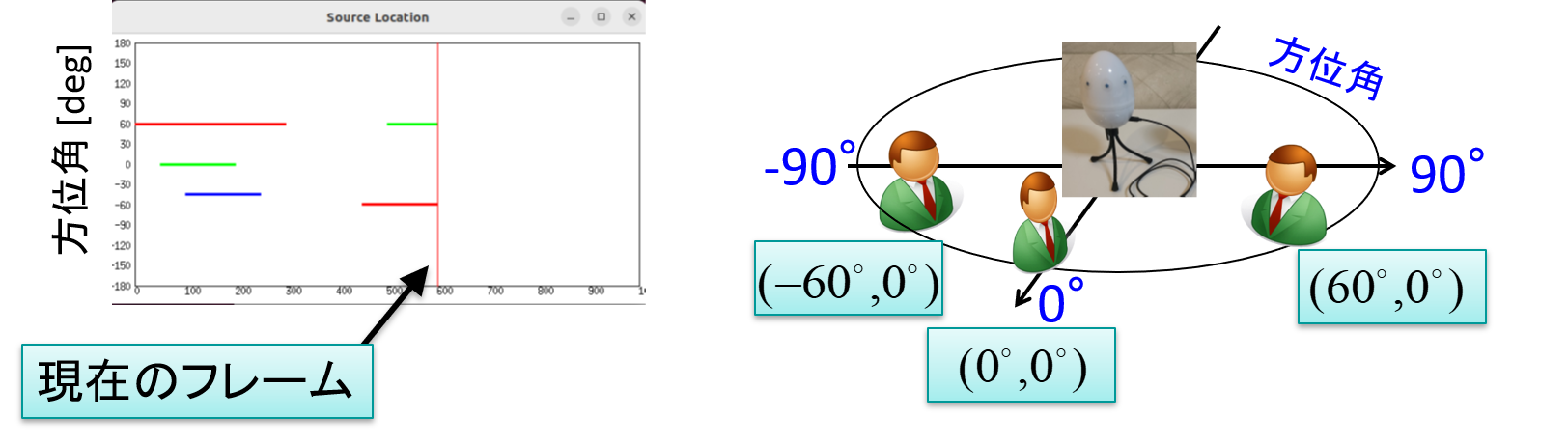

音源定位結果がWindowに表示される

ネットワークファイルの実行法

ターミナルを開き，practice1-1.n やtamago-tf.zip などがあるフォルダへ移動

$ cd /usr/lib/hark-designer/userdata/networks/ あるいは
$ cd /home/HARK_tutorial_2023/practice1/data/ など

batchflow コマンドを入力

$ batchflow practice1-1.n

強制終了は Control-C で

Practice1-2　パラメータ調整のシステム開発

Practice1-2 の概要

目的：　Practice1-1で構築した音源定位システムのパラメータを動的に変更できるように改造
システムの入出力

入力1 : TAMAGOで録音された 8ch のwaveファイル
入力2 : GUIで動的に入力する定位のパラメータ　(ここが practice1-1 と異なる。)
出力 : 音源定位結果の表示

必要ファイル

定位用伝達関数ファイル（事前に作成済み）

TAMAGO用の伝達関数ファイル : tamago_rectf.zip

評価用入力waveファイル

水平面上にいる三話者 : practice1.wav

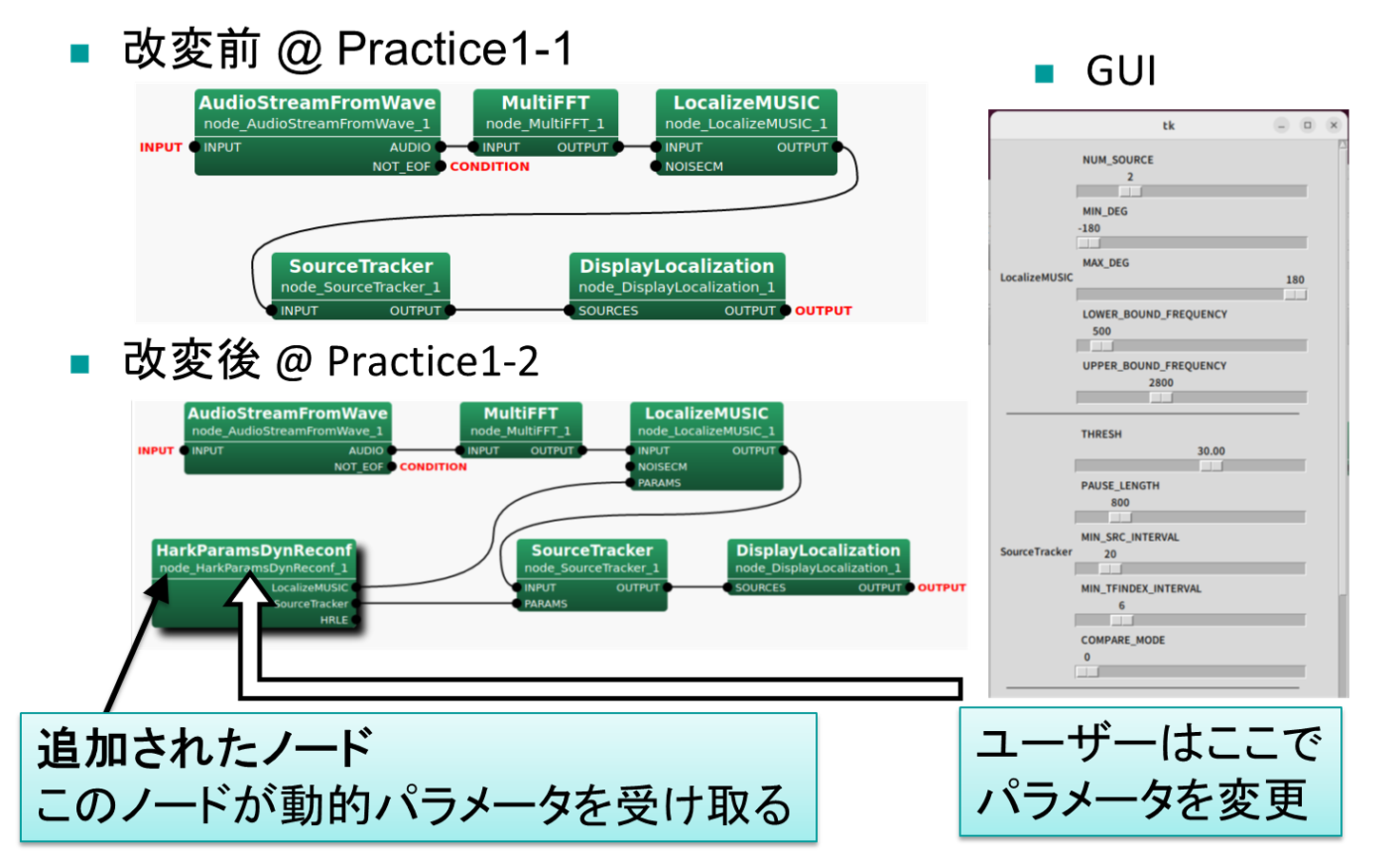

Practice1-2: Practice1-1からの改造点

LocalizeMUSICに入力端子を増やす
Source Trackerに入力端子を増やす

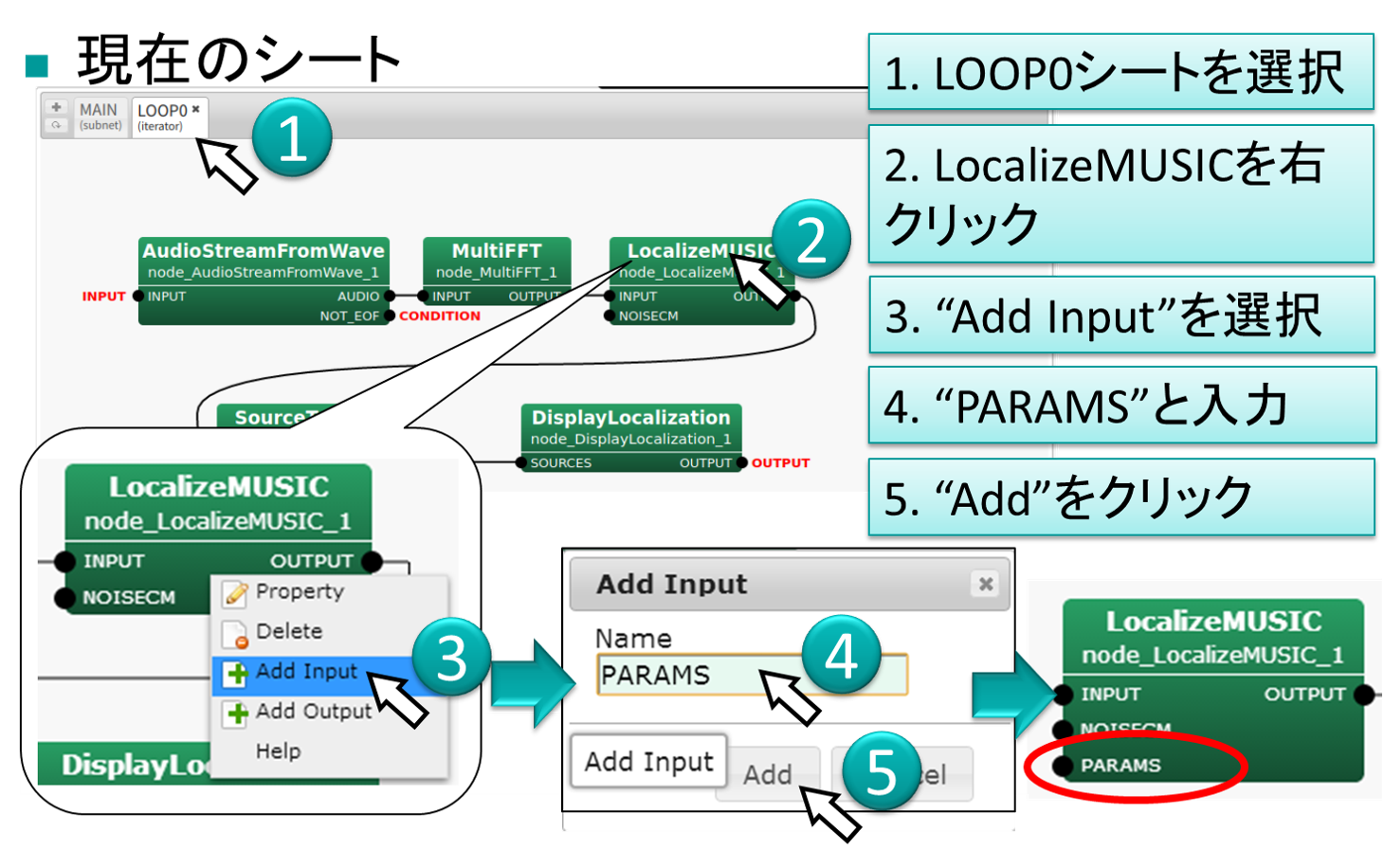

LocalizeMUSICの入力端子を増やす

LocalizeMUSICの入力端子の追加

LOOP0シートを選択
LocalizeMUSICを右クリック
"Add Input" を選択
"PARAMS" と入力
"Add" をクリック

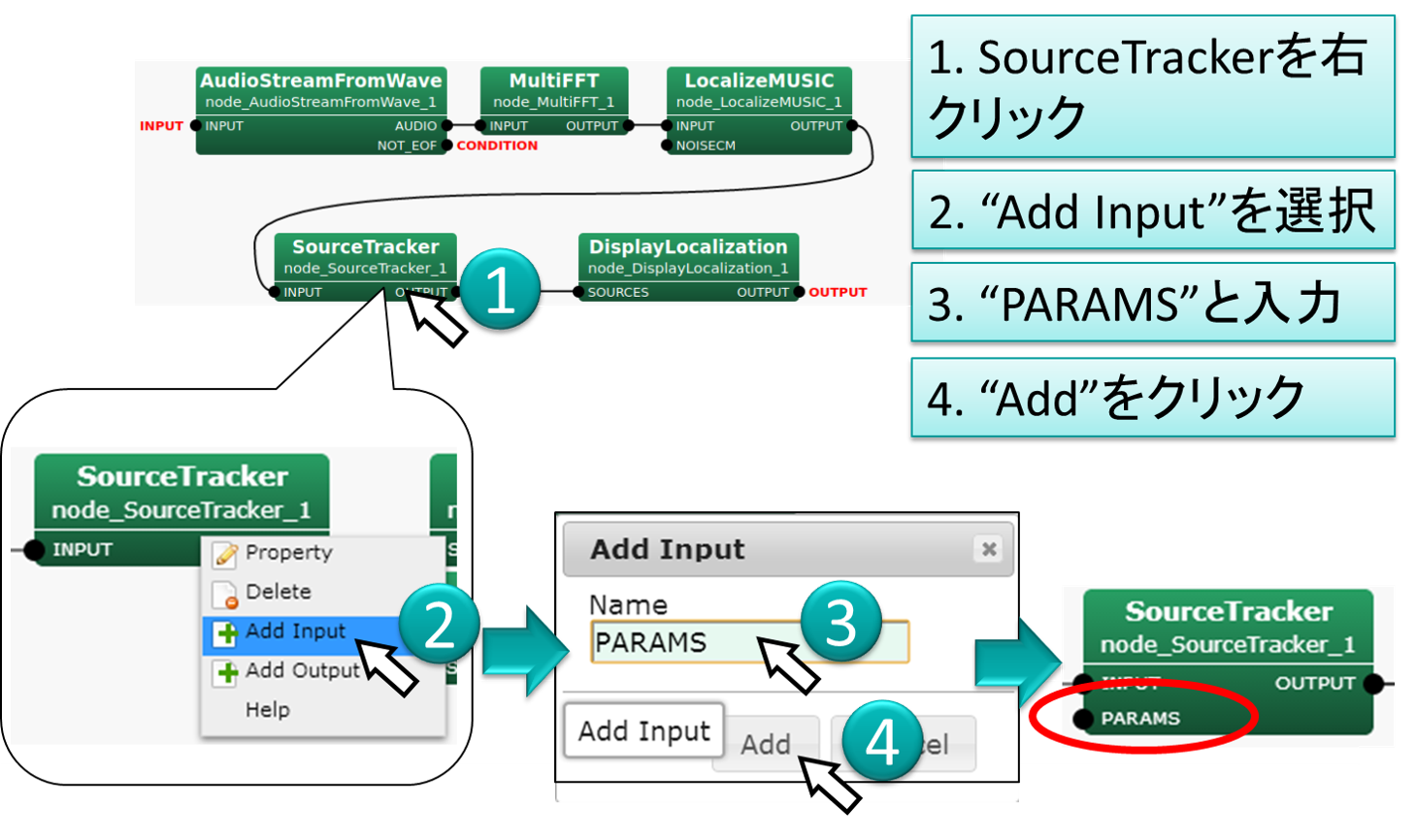

Source Trackerに入力端子を追加

SourceTrackerを右クリック
"Add Input" を選択
"PARAMS" と入力
"Add" をクリック

GUIからの動的パラメータ受取部分の作成

LOOP0シートを選択
ノードの追加

HARK:MISC > HarkParamsDynReconf

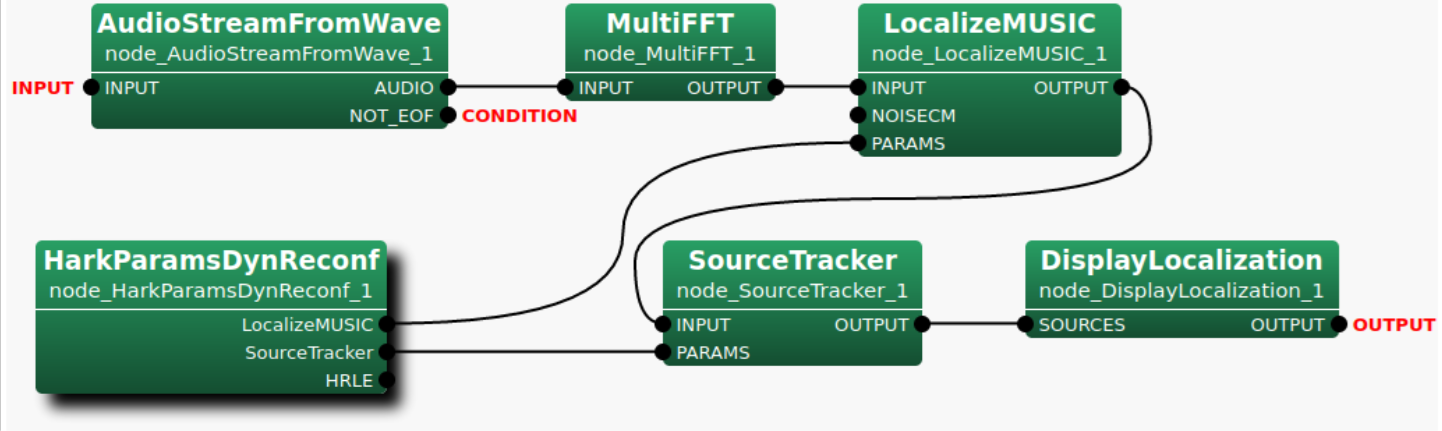

ノードの接続

AudioStreamFromWave の AUDIO ⇒ MultiFFT の Input
MultiFFT の Output ⇒ LocalizeMUSIC の Input
HarkParamsDynReconf の LocalizeMUSIC ⇒ LocalizeMUSIC の Params
HarkParamsDynReconf の SourceTracker ⇒ SourceTracker の Params
LocalizeMUSIC の Output ⇒ SourceTracker の Input
SourceTrackerの Output ⇒ DisplayLocalization の Input
udioStreamFromWave の NOT_EOFを右クリックし、“Set as Condition”を選択

Practice1-2 完成したパラメータ動的制御の音源定位ステムのネットワーク

ネットワークファイルの保存

Save ボタンを押して practice1-2.n というファイル名でネットワークファイルを保存する。
Network file name で "practice1-2.n" と入力しクリック

ネットワークファイル `practice1-2.n` の中身

#!/usr/bin/env batchflow
<?xml version="1.0"?>
<Document>
  <Network type="subnet" name="MAIN">
    <Node name="node_InputStream_1" type="InputStream" x="300" y="100">
      <Parameter name="TYPE" type="string" value="" description="Type of stream: stream, fd, or FILE (default stream)"/>
      <Parameter name="RETRY" type="int" value="" description="If set to N, InputStream will retry N times on open fail"/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_LOOP0_1" type="LOOP0" x="520" y="100">
    </Node>
    <Node name="node_Constant_1" type="Constant" x="100" y="100">
      <Parameter name="VALUE" type="string" value="practice1.wav" description="The value"/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Link from="node_InputStream_1" output="OUTPUT" to="node_LOOP0_1" input="INPUT"/>
    <Link from="node_Constant_1" output="VALUE" to="node_InputStream_1" input="INPUT"/>
    <NetOutput name="OUTPUT" node="node_LOOP0_1" terminal="OUTPUT" object_type="Vector&lt;ObjectRef&gt;" description="The same as input."/>
  </Network>
  <Network type="iterator" name="LOOP0">
    <Node name="node_SourceTracker_1" type="SourceTracker" x="580" y="270">
      <Parameter name="THRESH" type="float" value="34" description="Power threshold for localization results. A localization result with higher power than THRESH is tracked, otherwise ignored."/>
      <Parameter name="PAUSE_LENGTH" type="float" value="1500" description="Life duration of source in ms. When any localization result for a source is found for more than PAUSE_LENGTH / 10 iterations, the source is terminated. [default: 800]"/>
      <Parameter name="MIN_SRC_INTERVAL" type="float" value="30" description="Source interval threshold in degree. When the angle between a localization result and a source is smaller than MIN_SRC_INTERVAL, the same ID is given to the localization result. [default: 20]"/>
      <Parameter name="MIN_ID" type="int" value="0" description="Minimum ID of source locations. MIN_ID should be greater than 0 or equal."/>
      <Parameter name="DEBUG" type="bool" value="false" description="Output debug information if true [default: false]"/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_AudioStreamFromWave_1" type="AudioStreamFromWave" x="140" y="100">
      <Parameter name="LENGTH" type="int" value="512" description="The frame length of each channel (in samples) [default: 512]."/>
      <Parameter name="ADVANCE" type="int" value="160" description="The shift length beween adjacent frames (in samples)[default: 160]."/>
      <Parameter name="USE_WAIT" type="bool" value="true" description="If true, real recording is simulated [default: false]."/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_MultiFFT_1" type="MultiFFT" x="480" y="100">
      <Parameter name="LENGTH" type="int" value="512" description="FFT length in sample. [default: 512]"/>
      <Parameter name="WINDOW" type="string" value="CONJ" description="A window function for FFT. WINDOW should be CONJ, HAMMING, RECTANGLE, or HANNING. [default: CONJ]"/>
      <Parameter name="WINDOW_LENGTH" type="int" value="512" description="Window length of the window function. [default: 512]"/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_LocalizeMUSIC_1" type="LocalizeMUSIC" x="690" y="100">
      <Parameter name="MUSIC_ALGORITHM" type="string" value="SEVD" description="Sound Source Localization Algorithm. If SEVD, NOISECM will be ignored"/>
      <Parameter name="TF_CHANNEL_SELECTION" type="object" value="<Vector<int> >" description="Microphone channels for localization. If vacant, all channels will be used."/>
      <Parameter name="LENGTH" type="int" value="512" description="The length of a frame (per channel)."/>
      <Parameter name="SAMPLING_RATE" type="int" value="16000" description="Sampling Rate (Hz)."/>
      <Parameter name="TF_INPUT_TYPE" type="string" value="FILE" description="Load form TF file or Input terminal."/>
      <Parameter name="A_MATRIX" type="string" value="tamago_rectf.zip" description="Filename of a transfer function matrix."/>
      <Parameter name="WINDOW" type="int" value="50" description="The number of frames used for calculating a correlation function."/>
      <Parameter name="WINDOW_TYPE" type="string" value="FUTURE" description="Window selection to accumulate a correlation function. If PAST, the past WINDOW frames from the current frame are used for the accumulation. If MIDDLE, the current frame will be the middle of the accumulated frames. If FUTURE, the future WINDOW frames from the current frame are used for the accumulation. FUTURE is the default from version 1.0, but this makes a delay since we have to wait for the future information. PAST generates a internal buffers for the accumulation, which realizes no delay for localization."/>
      <Parameter name="PERIOD" type="int" value="50" description="The period in which the source localization is processed."/>
      <Parameter name="NUM_SOURCE" type="int" value="2" description="Number of sources, which should be less than number of channels."/>
      <Parameter name="MIN_DEG" type="int" value="-180" description="source direction (lower)."/>
      <Parameter name="MAX_DEG" type="int" value="180" description="source direction (higher)."/>
      <Parameter name="LOWER_BOUND_FREQUENCY" type="int" value="500" description="Lower bound of frequency (Hz) used for correlation function calculation."/>
      <Parameter name="UPPER_BOUND_FREQUENCY" type="int" value="2800" description="Upper bound of frequency (Hz) used for correlation function calculation."/>
      <Parameter name="SPECTRUM_WEIGHT_TYPE" type="string" value="Uniform" description="MUSIC spectrum weight for each frequency bin."/>
      <Parameter name="A_CHAR_SCALING" type="float" value="1" description="Scaling factor of the A-Weight with respect to frequency"/>
      <Parameter name="MANUAL_WEIGHT_SPLINE" type="object" value="<Matrix<float> <rows 2> <cols 5> <data 0.0 2000.0 4000.0 6000.0 8000.0 1.0 1.0 1.0 1.0 1.0> >" description="MUSIC spectrum weight for each frequency bin. This is a 2 by M matrix. The first row represents the frequency, and the second row represents the weight gain. "M" represents the number of key points for the spectrum weight. The frequency range between M key points will be interpolated by spline manner. The format is "&lt;Matrix&lt;float&gt; &lt;rows 2&gt; &lt;cols 2&gt; &lt;data 1 2 3 4&gt; &gt;"."/>
      <Parameter name="MANUAL_WEIGHT_SQUARE" type="object" value="<Vector<float> 0.0 2000.0 4000.0 6000.0 8000.0>" description="MUSIC spectrum weight for each frequency bin. This is a M order vector. The element represents the frequency points for the square wave. "M" represents the number of key points for the square wave weight. The format is "&lt;Vector&lt;float&gt; 1 2 3 4&gt;"."/>
      <Parameter name="ENABLE_EIGENVALUE_WEIGHT" type="bool" value="true" description="If true, the spatial spectrum is weighted depending on the eigenvalues of a correlation matrix. We do not suggest to use this function with GEVD and GSVD, because the NOISECM changes the eigenvalue drastically. Only useful for SEVD."/>
      <Parameter name="MAXNUM_OUT_PEAKS" type="int" value="-1" description="Maximum number of output peaks. If MAXNUM_OUT_PEAKS = NUM_SOURCE, this is compatible with HARK version 1.0. If MAXNUM_OUT_PEAKS = 0, all local maxima are output. If MAXNUM_OUT_PEAKS &lt; 0, MAXNUM_OUT_PEAKS is set to NUM_SOURCE. If MAXNUM_OUT_PEAKS &gt; 0, number of output peaks is limited to MAXNUM_OUT_PEAKS."/>
      <Parameter name="DEBUG" type="bool" value="false" description="Debug option. If the parameter is true, this node outputs sound localization results to a standard output."/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_HarkParamsDynReconf_1" type="HarkParamsDynReconf" x="100" y="270">
      <Parameter name="PORT" type="int" value="9999" description="Port number of audio input server."/>
      <Parameter name="ENABLE_DEBUG" type="bool" value="false" description="print debug message of this module in case of true."/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_DisplayLocalization_1" type="DisplayLocalization" x="790" y="270">
      <Parameter name="WINDOW_NAME" type="string" value="Source Location" description="Window name of the time-azimuth map [default: Window name]"/>
      <Parameter name="WINDOW_LENGTH" type="int" value="1000" description="Window length to show at the same time [sample]"/>
      <Parameter name="VERTICAL_RANGE" type="object" value="<Vector<int> -180 180>" description="Plot range of the vertical axis"/>
      <Parameter name="PLOT_TYPE" type="string" value="AZIMUTH" description="Coordinate setting for the plotting"/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Link from="node_AudioStreamFromWave_1" output="AUDIO" to="node_MultiFFT_1" input="INPUT"/>
    <Link from="node_MultiFFT_1" output="OUTPUT" to="node_LocalizeMUSIC_1" input="INPUT"/>
    <Link from="node_LocalizeMUSIC_1" output="OUTPUT" to="node_SourceTracker_1" input="INPUT"/>
    <Link from="node_HarkParamsDynReconf_1" output="LocalizeMUSIC" to="node_LocalizeMUSIC_1" input="PARAMS"/>
    <Link from="node_HarkParamsDynReconf_1" output="SourceTracker" to="node_SourceTracker_1" input="PARAMS"/>
    <Link from="node_SourceTracker_1" output="OUTPUT" to="node_DisplayLocalization_1" input="SOURCES"/>
    <NetInput name="INPUT" node="node_AudioStreamFromWave_1" terminal="INPUT" object_type="Stream" description="An audio input stream (IStream)."/>
    <NetOutput name="OUTPUT" node="node_DisplayLocalization_1" terminal="OUTPUT" object_type="Vector&lt;ObjectRef&gt;" description="The same as input."/>
    <NetCondition name="CONDITION" node="node_AudioStreamFromWave_1" terminal="NOT_EOF"/>
  </Network>
</Document>

Practice1-2 実験

必要な場合のみファイルのアップロード（practice1-1と同じ）

ネットワークファイル：　practice1-2 のアップロード
伝達関数ファイル：　tamago_rectf.zip　のアップロード

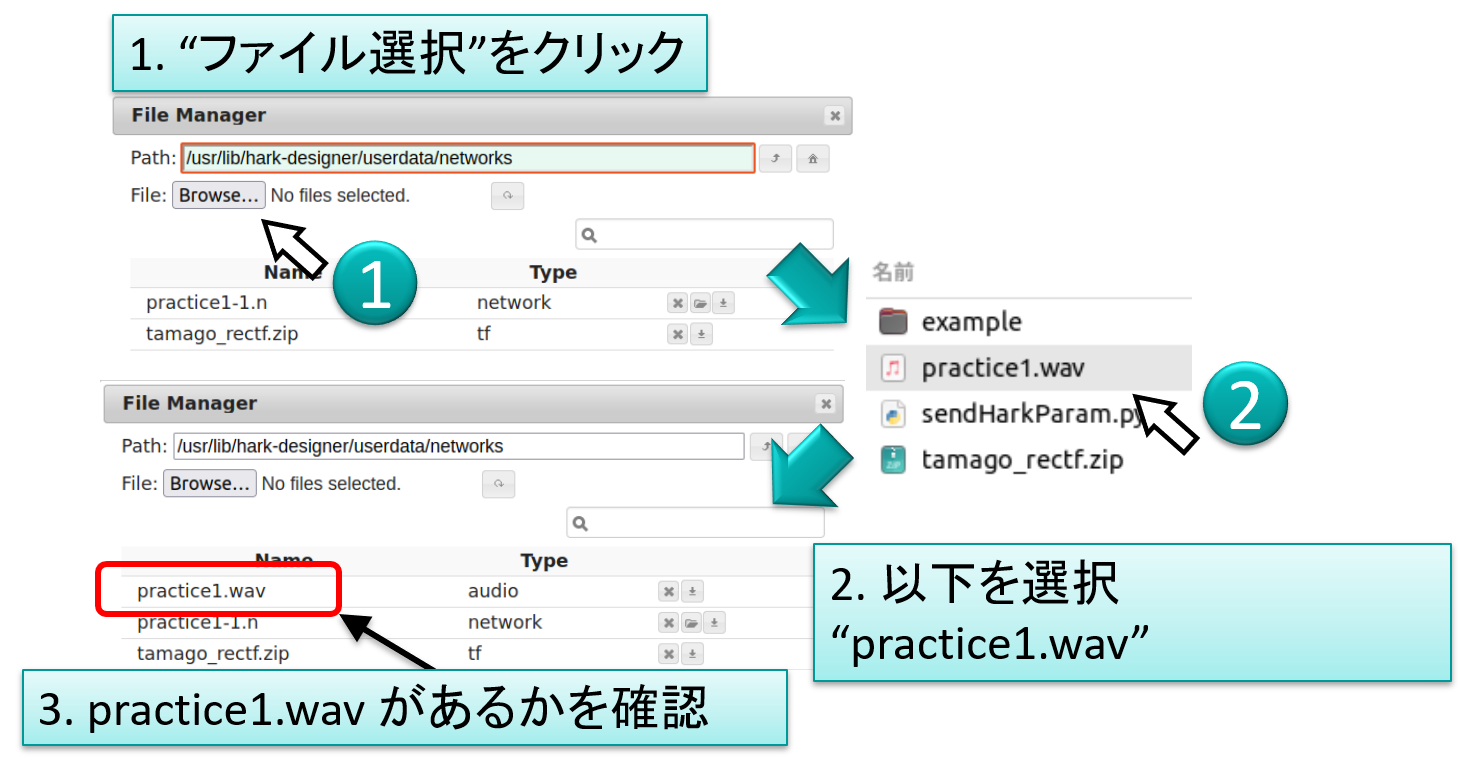

音声ファイル：　practice1.wav　のアップロード

practice1.wavを使用して実行

ネットワークの実行　HARK DesignerのExecuteをクリック

音源定位パネルがポップアップし，音源定位結果が表示される

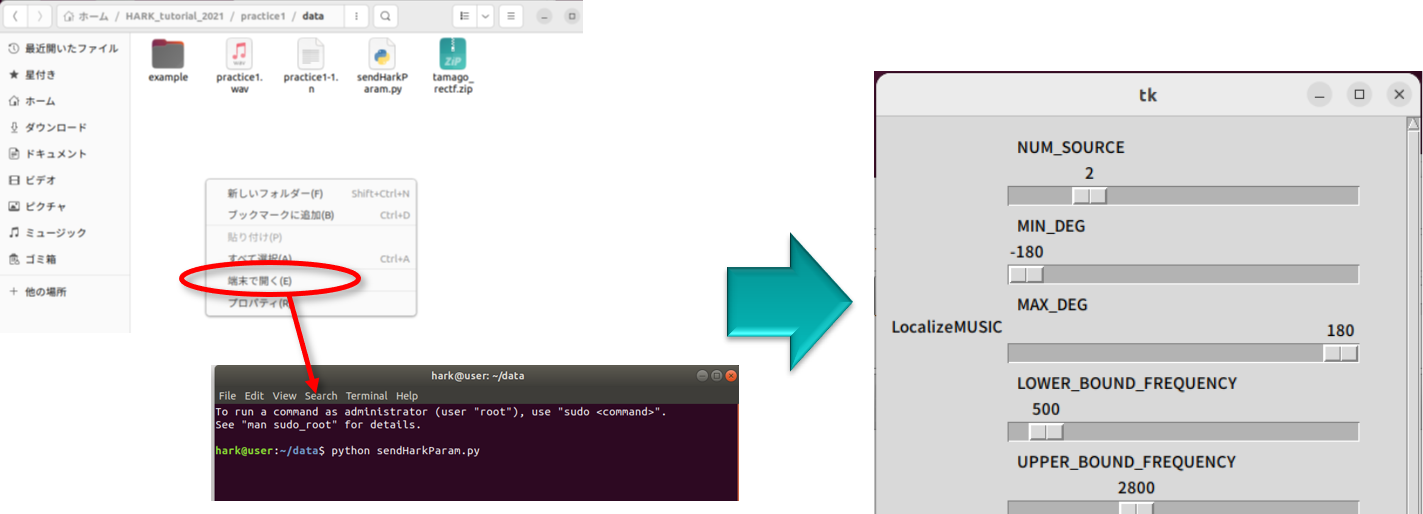

Filesの右クリックメニューからdataの画面で「端末で開く」でターミナルを開き，“python sendHarkParam.py” を実行

パラメータパネルがポップアップするので，パラメータを自由に変更し，音源定位結果がどのように変化するかを見る

HARKコマンドでPractice1-2を実行（うまくいかないときの代替法）

practice1-2.n をダウンロード

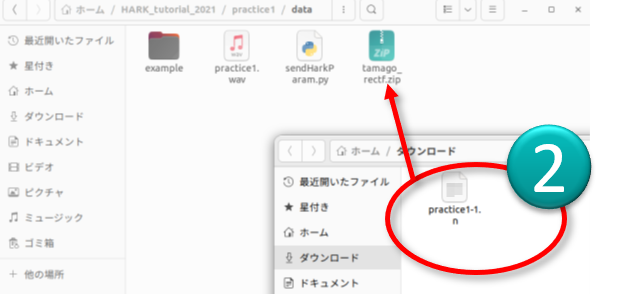

ダウンロードしたpractice1-2.n を "ダウンロード"から"practice1/data/"に保存

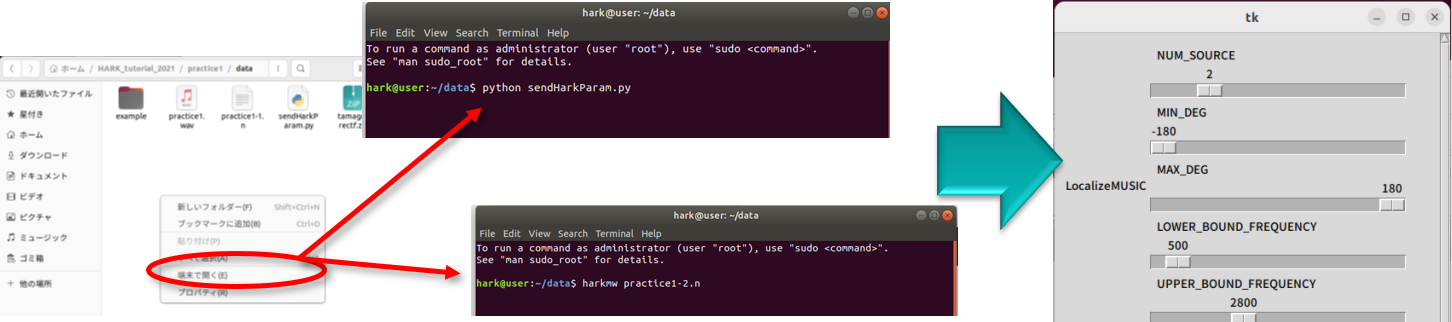

Files の右クリックメニューからdataの画面で「端末で開く」でターミナルを2つ開く

Terminal 1: “harkmw practice1-2.n”を実行
音源定位パネルがポップアップし，音源定位結果が表示される
Terminal 2: “python sendHarkParam.py”を実行
パラメータパネルが表示されるので，パラメータを自由に変更し，音源定位結果がどのように変化するかを見る

音源定位パラメータの変更とその効果

LocalizeMUSIC NUM_SOURCE:　MUSIC法で考慮する目的音源数 = NUM_SOURCE
LocalizeMUSIC MIN_DEG:　音源方向の最小値 = MIN_DEG
LocalizeMUSIC MAX_DEG:　音源方向の最大値 = MAX_DEG
LLocalizeMUSIC LOWER_BOUND_FREQUENCY:　M定位に用いる周波数の最小値
LocalizeMUSIC UPPER_BOUND_FREQUENCY:　定位に用いる周波数の最大値
LSourceTracker THRESH:　定位の閾値 = THRESH
SourceTracker PAUSE_LENGTH:　音源が未観測でも追跡が継続する区間
SourceTracker MIN_SRC_INTERVAL　同じ音源方向であるとみなす範囲

Practice1-3　リアルタイム音源定位システム開発

Practice1-3 の概要

目的：　Practice1-2で構築した音源定位システムをリアルタイムにマイクロフォンアレイから入ってきた信号を処理するように改造
システムの入出力

入力1 : TAMAGOからのリアルタイムからの音声信号
入力2 : GUIで動的に入力する定位のパラメータ　(practice1-2 での追加部分)
出力 : 音源定位結果の表示

必要ファイル

定位用伝達関数ファイル（事前に作成済み）

TAMAGO用の伝達関数ファイル : tamago_rectf.zip

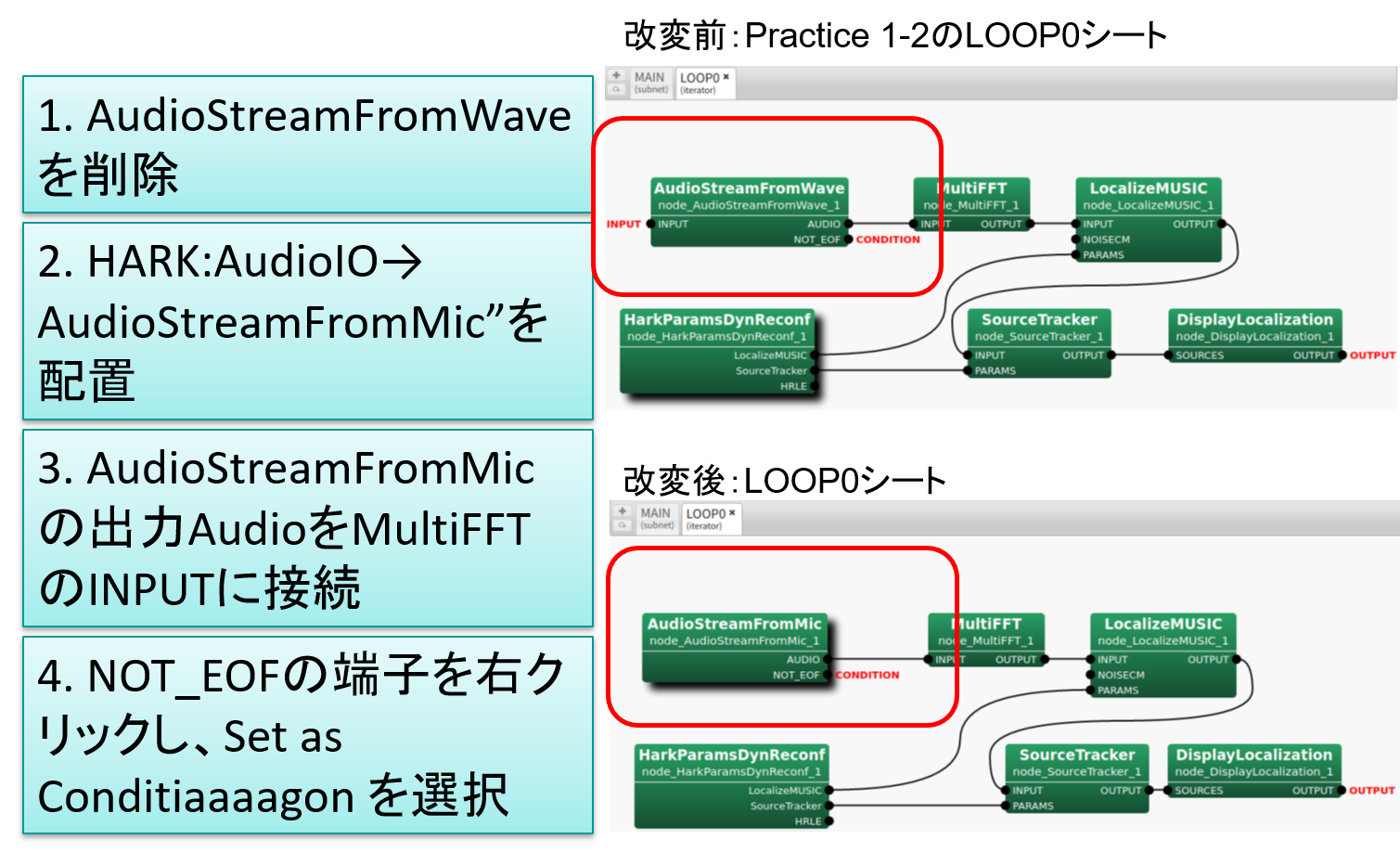

Practice1-3: Practice1-2からの改造点

LOOP0シートを選択
AudioStreamFromWaveを削除
AudioStreamFromMic を追加

HARK:AudioIO > AudioStreamFromMic

AudioStreamFromMicの出力Audio ⇒ MultiFFTのINPUTに接続
AudioStreamFromMicのNOT_EOFの端子を右クリックし、Set as Condition を選択

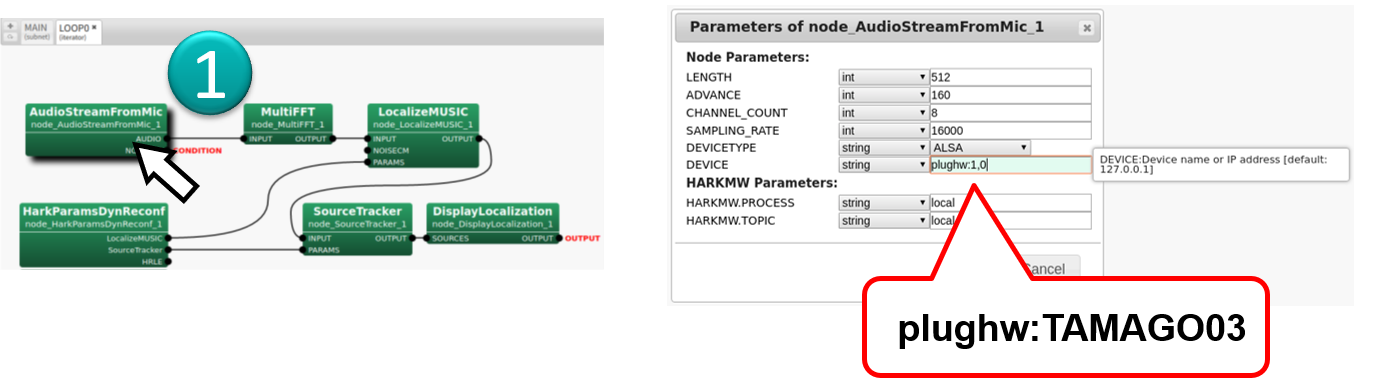

AudioStreamFromMic のパラメータの設定

AudioStreamFromMic ノードを右クリックして，Propertyを開く
DEVICETYPE がALSA となっていることを確認
DEVICE 欄に plughw: + デバイス名を入力

Mainシートの変更

Mainシートを選択
ConstantとInputStreamを削除

Practice1-3 完成したリアルタイム音源定位ステムのネットワーク

ネットワークファイルを practice1-3.nとして保存

HARK Designer のSaveをクリックして保存

practice1-3.n の中身

#!/usr/bin/env batchflow
<?xml version="1.0"?>
<Document>
  <Network type="subnet" name="MAIN">
    <Node name="node_LOOP0_1" type="LOOP0" x="520" y="100">
    </Node>
    <NetOutput name="OUTPUT" node="node_LOOP0_1" terminal="OUTPUT" object_type="Vector&lt;ObjectRef&gt;" description="The same as input."/>
  </Network>
  <Network type="iterator" name="LOOP0">
    <Node name="node_SourceTracker_1" type="SourceTracker" x="580" y="270">
      <Parameter name="THRESH" type="float" value="34" description="Power threshold for localization results. A localization result with higher power than THRESH is tracked, otherwise ignored."/>
      <Parameter name="PAUSE_LENGTH" type="float" value="1500" description="Life duration of source in ms. When any localization result for a source is found for more than PAUSE_LENGTH / 10 iterations, the source is terminated. [default: 800]"/>
      <Parameter name="MIN_SRC_INTERVAL" type="float" value="30" description="Source interval threshold in degree. When the angle between a localization result and a source is smaller than MIN_SRC_INTERVAL, the same ID is given to the localization result. [default: 20]"/>
      <Parameter name="MIN_ID" type="int" value="0" description="Minimum ID of source locations. MIN_ID should be greater than 0 or equal."/>
      <Parameter name="DEBUG" type="bool" value="false" description="Output debug information if true [default: false]"/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_MultiFFT_1" type="MultiFFT" x="480" y="100">
      <Parameter name="LENGTH" type="int" value="512" description="FFT length in sample. [default: 512]"/>
      <Parameter name="WINDOW" type="string" value="CONJ" description="A window function for FFT. WINDOW should be CONJ, HAMMING, RECTANGLE, or HANNING. [default: CONJ]"/>
      <Parameter name="WINDOW_LENGTH" type="int" value="512" description="Window length of the window function. [default: 512]"/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_LocalizeMUSIC_1" type="LocalizeMUSIC" x="690" y="100">
      <Parameter name="MUSIC_ALGORITHM" type="string" value="SEVD" description="Sound Source Localization Algorithm. If SEVD, NOISECM will be ignored"/>
      <Parameter name="TF_CHANNEL_SELECTION" type="object" value="<Vector<int> >" description="Microphone channels for localization. If vacant, all channels will be used."/>
      <Parameter name="LENGTH" type="int" value="512" description="The length of a frame (per channel)."/>
      <Parameter name="SAMPLING_RATE" type="int" value="16000" description="Sampling Rate (Hz)."/>
      <Parameter name="TF_INPUT_TYPE" type="string" value="FILE" description="Load form TF file or Input terminal."/>
      <Parameter name="A_MATRIX" type="string" value="tamago_rectf.zip" description="Filename of a transfer function matrix."/>
      <Parameter name="WINDOW" type="int" value="50" description="The number of frames used for calculating a correlation function."/>
      <Parameter name="WINDOW_TYPE" type="string" value="FUTURE" description="Window selection to accumulate a correlation function. If PAST, the past WINDOW frames from the current frame are used for the accumulation. If MIDDLE, the current frame will be the middle of the accumulated frames. If FUTURE, the future WINDOW frames from the current frame are used for the accumulation. FUTURE is the default from version 1.0, but this makes a delay since we have to wait for the future information. PAST generates a internal buffers for the accumulation, which realizes no delay for localization."/>
      <Parameter name="PERIOD" type="int" value="50" description="The period in which the source localization is processed."/>
      <Parameter name="NUM_SOURCE" type="int" value="2" description="Number of sources, which should be less than number of channels."/>
      <Parameter name="MIN_DEG" type="int" value="-180" description="source direction (lower)."/>
      <Parameter name="MAX_DEG" type="int" value="180" description="source direction (higher)."/>
      <Parameter name="LOWER_BOUND_FREQUENCY" type="int" value="500" description="Lower bound of frequency (Hz) used for correlation function calculation."/>
      <Parameter name="UPPER_BOUND_FREQUENCY" type="int" value="2800" description="Upper bound of frequency (Hz) used for correlation function calculation."/>
      <Parameter name="SPECTRUM_WEIGHT_TYPE" type="string" value="Uniform" description="MUSIC spectrum weight for each frequency bin."/>
      <Parameter name="A_CHAR_SCALING" type="float" value="1" description="Scaling factor of the A-Weight with respect to frequency"/>
      <Parameter name="MANUAL_WEIGHT_SPLINE" type="object" value="<Matrix<float> <rows 2> <cols 5> <data 0.0 2000.0 4000.0 6000.0 8000.0 1.0 1.0 1.0 1.0 1.0> >" description="MUSIC spectrum weight for each frequency bin. This is a 2 by M matrix. The first row represents the frequency, and the second row represents the weight gain. "M" represents the number of key points for the spectrum weight. The frequency range between M key points will be interpolated by spline manner. The format is "&lt;Matrix&lt;float&gt; &lt;rows 2&gt; &lt;cols 2&gt; &lt;data 1 2 3 4&gt; &gt;"."/>
      <Parameter name="MANUAL_WEIGHT_SQUARE" type="object" value="<Vector<float> 0.0 2000.0 4000.0 6000.0 8000.0>" description="MUSIC spectrum weight for each frequency bin. This is a M order vector. The element represents the frequency points for the square wave. "M" represents the number of key points for the square wave weight. The format is "&lt;Vector&lt;float&gt; 1 2 3 4&gt;"."/>
      <Parameter name="ENABLE_EIGENVALUE_WEIGHT" type="bool" value="true" description="If true, the spatial spectrum is weighted depending on the eigenvalues of a correlation matrix. We do not suggest to use this function with GEVD and GSVD, because the NOISECM changes the eigenvalue drastically. Only useful for SEVD."/>
      <Parameter name="MAXNUM_OUT_PEAKS" type="int" value="-1" description="Maximum number of output peaks. If MAXNUM_OUT_PEAKS = NUM_SOURCE, this is compatible with HARK version 1.0. If MAXNUM_OUT_PEAKS = 0, all local maxima are output. If MAXNUM_OUT_PEAKS &lt; 0, MAXNUM_OUT_PEAKS is set to NUM_SOURCE. If MAXNUM_OUT_PEAKS &gt; 0, number of output peaks is limited to MAXNUM_OUT_PEAKS."/>
      <Parameter name="DEBUG" type="bool" value="false" description="Debug option. If the parameter is true, this node outputs sound localization results to a standard output."/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_HarkParamsDynReconf_1" type="HarkParamsDynReconf" x="100" y="270">
      <Parameter name="PORT" type="int" value="9999" description="Port number of audio input server."/>
      <Parameter name="ENABLE_DEBUG" type="bool" value="false" description="print debug message of this module in case of true."/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_DisplayLocalization_1" type="DisplayLocalization" x="790" y="270">
      <Parameter name="WINDOW_NAME" type="string" value="Source Location" description="Window name of the time-azimuth map [default: Window name]"/>
      <Parameter name="WINDOW_LENGTH" type="int" value="1000" description="Window length to show at the same time [sample]"/>
      <Parameter name="VERTICAL_RANGE" type="object" value="<Vector<int> -180 180>" description="Plot range of the vertical axis"/>
      <Parameter name="PLOT_TYPE" type="string" value="AZIMUTH" description="Coordinate setting for the plotting"/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Node name="node_AudioStreamFromMic_1" type="AudioStreamFromMic" x="110" y="100">
      <Parameter name="LENGTH" type="int" value="512" description="The frame length of each channel (in samples) [default: 512]."/>
      <Parameter name="ADVANCE" type="int" value="160" description="The shift length beween adjacent frames (in samples)[default: 160]."/>
      <Parameter name="CHANNEL_COUNT" type="int" value="8" description="The number of channels."/>
      <Parameter name="SAMPLING_RATE" type="int" value="16000" description="Sampling rate (Hz) [default: 16000]."/>
      <Parameter name="DEVICETYPE" type="string" value="ALSA" description="Device type [default: WS]."/>
      <Parameter name="GAIN" type="string" value="0dB" description="capture gain (dB)  [default: 0dB]."/>
      <Parameter name="DEVICE" type="string" value="plughw:TAMAGO03" description="Device name or IP address [default: 127.0.0.1]"/>
      <Parameter name="HARKMW.PROCESS" type="string" value="local" description="Specify a name that indicates the machine to be executed. [default: local]"/>
      <Parameter name="HARKMW.TOPIC" type="string" value="local" description="Specifies the prefix of the topic name used for data transmission and reception by MQTT. [default: local] In actual transmission, '/<terminal name>' is added to the value specified here. e.g.) 'local/VALUE'"/>
    </Node>
    <Link from="node_MultiFFT_1" output="OUTPUT" to="node_LocalizeMUSIC_1" input="INPUT"/>
    <Link from="node_LocalizeMUSIC_1" output="OUTPUT" to="node_SourceTracker_1" input="INPUT"/>
    <Link from="node_HarkParamsDynReconf_1" output="LocalizeMUSIC" to="node_LocalizeMUSIC_1" input="PARAMS"/>
    <Link from="node_HarkParamsDynReconf_1" output="SourceTracker" to="node_SourceTracker_1" input="PARAMS"/>
    <Link from="node_SourceTracker_1" output="OUTPUT" to="node_DisplayLocalization_1" input="SOURCES"/>
    <Link from="node_AudioStreamFromMic_1" output="AUDIO" to="node_MultiFFT_1" input="INPUT"/>
    <NetOutput name="OUTPUT" node="node_DisplayLocalization_1" terminal="OUTPUT" object_type="Vector&lt;ObjectRef&gt;" description="The same as input."/>
    <NetCondition name="CONDITION" node="node_AudioStreamFromMic_1" terminal="NOT_EOF"/>
  </Network>
</Document>

Practice1-3 リアルタイム音源定位ステムの実行

ネットワークファイルの保存

HARK Designer のSaveをクリックして保存

Practice1-3 の実行

HARK Designer のExecuteをクリックして実行
Filesの右クリックメニューから data の画面で「端末で開く」でターミナルを開き，"python sendHARKParam.py" を実行

> python sendHARMParam.py

パラメータパネルがポップアップするので，パラメータを変更しながら，リアルタイム音源定位を実行
変更できるパラメータとその意味は，practice1-2と同じ
実行の停止は Stop をクリック

Practice1のまとめ

実習の目的　音源定位システムの構築を通して HARKDesigner による開発を体験
できるようになったこと

音源定位システムの構築
パラメータ調整のシステム開発
リアルタイム音源定位システム開発

次に学ぶこと

音源分離・音声認識 ⇒ Practice2
Pythonとの連携 ⇒ Practice3

付録　Practice1-1を３次元音源定位にパラメータを調整

変更部分

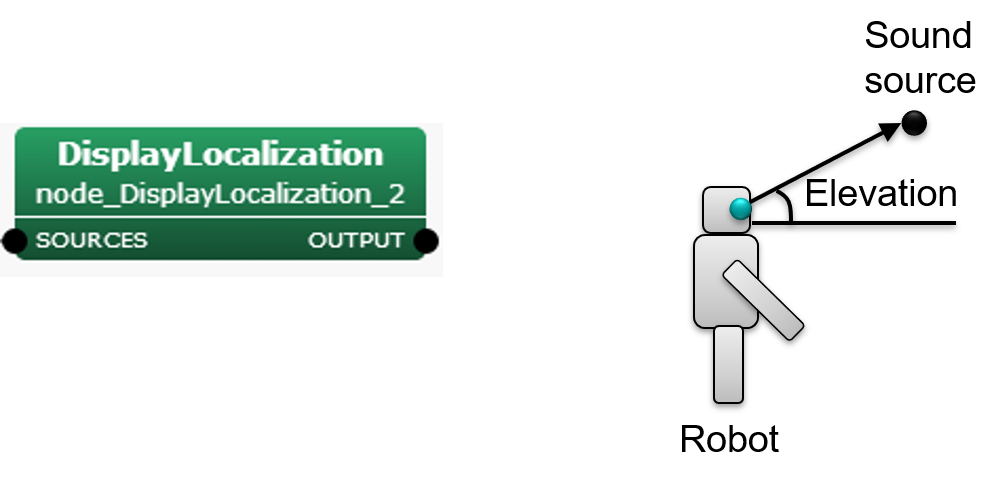

DisplayLocalization ノード（二つ目）はすでに追加済み
DisplayLocalization のパラメータもすでに設定済み
LocalizeMUSIC ノードのパラメータを修正

A_MATRIX=tamago_rectf.zip　Microcone (7チャネルマイクアレイ）用伝達関数を指定

MAINシートのConstantノードのパラメータを修正

NAME=practice1-2.wav　Microconeで収録された7チャネル音声ファイル

実行とその結果

Executeをクリックして実行

Practice 1

Goal and Agenda of Practice1

HARK Designer に慣れる

HARK Designer によるシステムの構築の流れ

Tips in Constructing Networks

HARKによる音源定位システムの構築

はじめに

Practice1-1 HARKによる音源定位システムの構築

Practice1-1 の概要

定位用伝達関数ファイルの概要

音源定位システムの概要

HARK Designer の３通りの起動方法

音声波形読み込み部分の作成

サブネットワークの作成

音源定位部分の作成

入出力とループ条件の設定

MAINシートとLOOP0シートの接続

Practice1-1 完成した音源定位ステムのネットワーク

ネットワークファイルの保存

ネットワークファイル practice1-1.n の中身

Practice1-1 実験

ネットワークファイルの実行法

Practice1-2 パラメータ調整のシステム開発

Practice1-2 の概要

Practice1-2: Practice1-1からの改造点

Practice1-2 完成したパラメータ動的制御の音源定位ステムのネットワーク

ネットワークファイルの保存

ネットワークファイル practice1-2.n の中身

Practice1-2 実験

HARKコマンドでPractice1-2を実行（うまくいかないときの代替法）

音源定位パラメータの変更とその効果

Practice1-3 リアルタイム音源定位システム開発

Practice1-3 の概要

Practice1-3: Practice1-2からの改造点

AudioStreamFromMic のパラメータの設定

Mainシートの変更

Practice1-3 完成したリアルタイム音源定位ステムのネットワーク

Practice1-3 リアルタイム音源定位ステムの実行

Practice1のまとめ

付録 Practice1-1を３次元音源定位にパラメータを調整

次は Practice2 に挑戦

Navigation

Practice1-1　HARKによる音源定位システムの構築

ネットワークファイル `practice1-1.n` の中身

Practice1-2　パラメータ調整のシステム開発

ネットワークファイル `practice1-2.n` の中身

Practice1-3　リアルタイム音源定位システム開発

付録　Practice1-1を３次元音源定位にパラメータを調整
