6.8.2 plotQuickSourceKivy

6.8.2.1 ノードの概要

音源定位結果を Kivy を使って GUI 表示するノードである．

6.8.2.2 必要なファイル

無し．

6.8.2.3 使用方法

どんなときに使うのか

音源定位結果を視覚的に確認したいときに用いる．

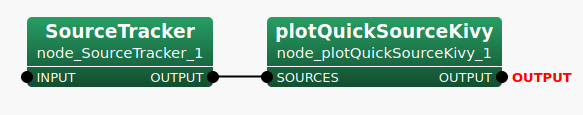

典型的な接続例

SourceTracker でID付与した定位結果を入力する．

6.8.2.4 ノードの入出力とプロパティ

入力

SOURCES

: Vector< ObjectRef > 型． Source 型で表現される音源定位結果の Vector が入力される．ObjectRef が参照するのは，Source 型のデータである．

出力

OUTPUT

: 常に 0 が出力される．

パラメータ

無し．

6.8.2.5 ノードの詳細

図 6.159 は，plotQuickSourceKivy 機能の実行画面である．

• 横軸が時刻(フレーム)，縦軸が音源方向(角度)に相当する．

• 音源の出現から消滅まで，その音源方向に応じた位置にプロットされる．
