6.8.1 plotQuickMUSICSpecKivy

6.8.1.1 ノードの概要

MUSIC 法によって得られた出力を Kivy を使って GUI 表示するノードである．

6.8.1.2 必要なファイル

無し．

6.8.1.3 使用方法

どんなときに使うのか

音源定位結果のスペクトログラムを確認したいときに用いる．

典型的な接続例

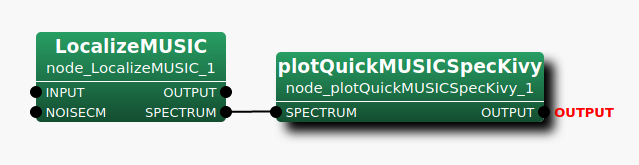

LocalizeMUSIC で定位したスペクトルに接続する．

6.8.1.4 ノードの入出力とプロパティ

入力

SPECTRUM

: Vector<float> 型．スペクトログラムを表現するベクトル(Vector<float> 型)を入力する．次元数は，周波数方向のビン数に等しい．

出力

OUTPUT

: 常に 0 が出力される．

パラメータ

無し．

6.8.1.5 ノードの詳細

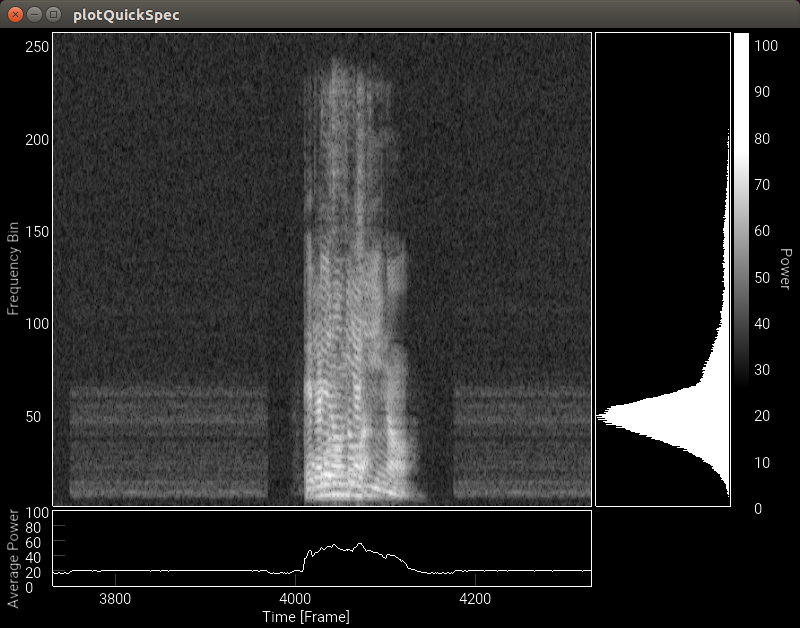

図 6.157 は，plotQuickMUSICSpecKivy 機能の実行画面である．

• 画面中央〜左上に，スペクトログラムが表示される．横軸が時刻（フレーム），縦軸が周波数（ビン）に相当する．パワーに応じてグレイスケールで描画される．

• 画面下部には，各時刻の平均パワーが表示される．横軸が時刻（フレーム），縦軸がパワーに相当する．

• 画面右部には，パワーのヒストグラムが表示される．縦軸がパワー，横軸が頻度に相当する．

• パワーヒストグラム部分をマウスでドラッグすることで，スペクトログラム部でグレイスケール表示されるパワーの範囲を指定することができる．範囲指定したパワーの範囲では，実際のパワー値に応じた輝度でスペクトログラム部に描画される．指定した範囲外のパワーとなっている箇所は，輝度値0 または1 で描画される．

• スペクトログラム部分をマウスでドラッグすることで，平均パワーを求める周波数範囲を指定することができる．範囲指定した部分のみにおける平均パワーが，画面下部に表示されることとなる．
