6.7.23 PowerCalcForMap

6.7.23.1 ノードの概要

Map<int, ObjectRef> 型の ID 付きマルチチャネル複素スペクトルを， 実パワー（または振幅）スペクトルに変換する．

6.7.23.2 必要なファイル

無し．

6.7.23.3 使用方法

どんなときに使うのか

複素スペクトルを実パワー（または振幅）スペクトルに変換したいときに用いる． 入力が Map<int, ObjectRef> 型のときはこのノードを用いる． 入力が Matrix<complex<float> > 型の時は，PowerCalcForMatrix ノードを用いる．

典型的な接続例

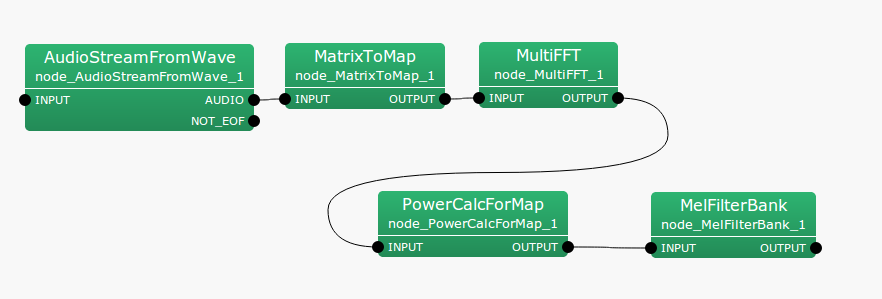

図6.128 に PowerCalcForMap ノードの使用例を示す． MultiFFT ノードから得られた Map<int, ObjectRef> 型複素スペクトルを，Map<int, ObjectRef> 型のパワースペクトルに変換したのち， MelFilterBank ノードに入力している．

6.7.23.4 ノードの入出力とプロパティ

入力

INPUT

: Map<int, ObjectRef> 型． ObjectRef 部分に，Matrix<complex<float> > 型 の複素行列が格納されている．

出力

OUTPUT

: Map<int, ObjectRef> 型． ObjectRef 部分に，入力の複素行列の各要素について，パワー（または絶対値）を取った実行列が格納されている．

パラメータ

POWER_TYPE

: パワースペクトル (POW) か振幅スペクトル (MAG) かの選択．

6.7.23.5 ノードの詳細

入力の複素行列 $M_{i,j}$ ($i,j$ はそれぞれ，行，列のインデックス) に対して， 出力の実行列 $N_{i,j}$ は次のように求める．

	$\displaystyle N_{i,j} $	$\displaystyle = $	$\displaystyle M_{i,j}M_{i,j}^{*}~ ~ (\textrm{if POWER\_ TYPE=POW}), $
	$\displaystyle N_{i,j} $	$\displaystyle = $	$\displaystyle abs(M_{i,j})~ ~ (\textrm{if POWER\_ TYPE=MAG}), $

ただし，$M_{i,j}^{*}$ は，$M_{i,j}$ の複素共役を表す．
