6.8.4 plotQuickWaveformKivy

6.8.4.1 ノードの概要

音声信号波形を Kivy を使って GUI 表示するノードである．

6.8.4.2 必要なファイル

無し．

6.8.4.3 使用方法

どんなときに使うのか

音声信号波形を視覚的に確認したいときに用いる．

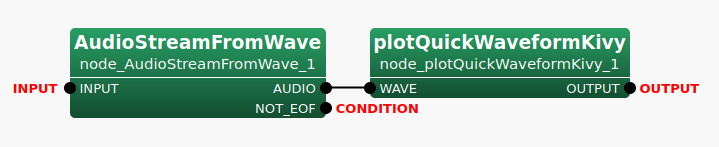

典型的な接続例

AudioStreamFromMic や AudioStreamFromWave から出力される音声波形を入力する．

6.8.4.4 ノードの入出力とプロパティ

入力

WAVE

: Matrix<float> 型．PCM波形を表す数値からなる行列(Matrix<float> 型)を入力とする．行(第 1 次元)がチャネルに対応し，列(第 2 次元)がサンプルに対応する．

出力

OUTPUT

: 常に 0 が出力される．

パラメータ

無し．

6.8.4.5 ノードの詳細

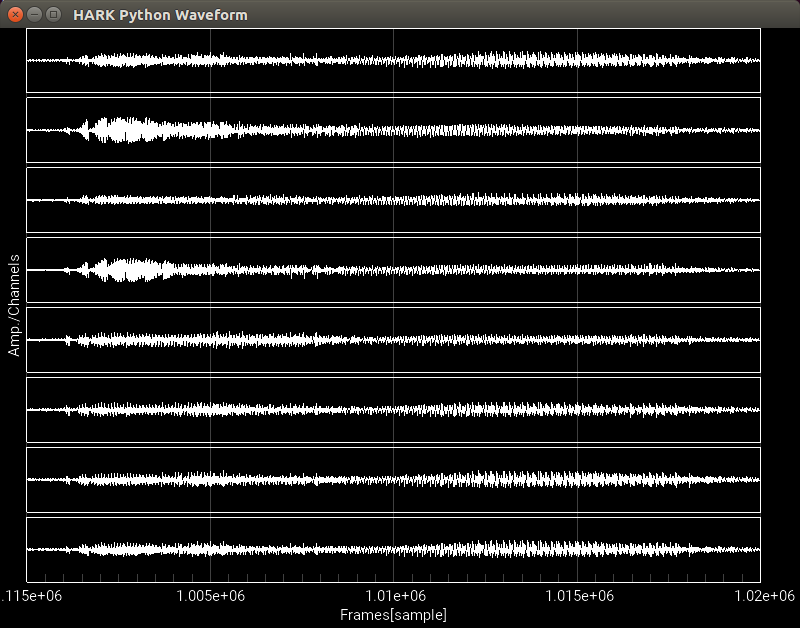

図 6.162 は，plotQuickWaveformKivy 機能の実行画面である．

• 横軸が時刻(フレーム)，縦方向がチャネルに相当する．
