6.7.28 SaveMatrixFrames

6.7.28.1 ノードの概要

Matrix<ObjectRef> 型のフレームのデータをファイルに保存する．サポートされている ObjectRef は float 型と complex<float> 型のみである．

6.7.28.2 必要なファイル

無し．

6.7.28.3 使用方法

どんなときに使うのか

このノードは，複数のフレームの Matrix<ObjectRef> 型データを1つのファイルに保存するために用いる．

典型的な接続例

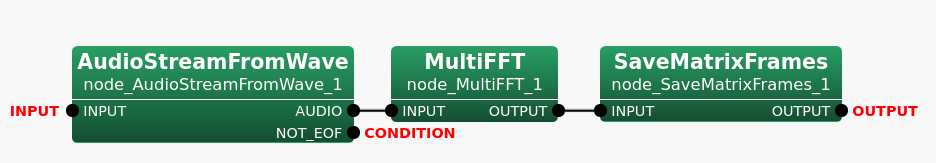

下の図 6.127 は， MultiFFT が Matrix<complex<float> > 型のフレームのデータを出力する SaveMatrixFrames を使用したネットワークの例を示す．

$\includegraphics[width=\linewidth ]{fig/modules/SaveMatrixFrames}$

Figure 6.127: SaveMatrixFrames の接続例

6.7.28.4 ノードの入出力とプロパティ

入力

INPUT: : Matrix<ObjectRef> 型のフレームのデータ．サポートされている型は Matrix<float> 型と Matrix<complex<float> > 型．

出力

OUTPUT: : 複数のフレームの Matrix<ObjectRef> 型データを保存したファイル．

パラメータ

Table 6.124: SaveMatrixFrames のパラメータ表

パラメータ名	型	デフォルト値	単位	説明
FILENAME	`string`			出力ファイルのファイル名．
OUTPUTTYPE	`string`	TEXT		出力ファイルのファイル形式オプション．テキストファイルの場合はTEXT，バイナリファイルの場合はRAWを選択する．
TEXTFORMAT	`string`	FIXED		OUTPUTTYPEをTEXTに設定した場合に出力するデータファイルのファイル形式オプション． FIXEDかSCIENTIFICを選択する．

FILENAME: : string type. 出力ファイルのファイル名．
OUTPUTTYPE: : string type. 出力ファイルのファイル形式オプション．テキストファイルの場合はTEXT，バイナリファイルの場合はRAWを選択する．デフォルト値はTEXT．
TEXTFORMAT: : string type. OUTPUTTYPEをTEXTに設定した場合に出力するデータファイルのファイル形式オプション． FIXEDかSCIENTIFICを選択する．

6.7.28.5 ノードの詳細

SaveMatrixFrames は，複数のフレームの Matrix<float> 型または Matrix<complex<float> > 型のデータを入力として受け取り，それらのすべてのデータを1つのファイルに保存する．ファイル形式は，OUTPUTTYPEパラメータで指定する． OUTPUTTYPEパラメータをRAWに設定すると，フレームのデータは，リトルエンディアン順にIEEE 754 32ビット単精度浮動小数点数形式で書き込まれる．このパラメータのデフォルト値TEXTは，RAWとは異なり人間が読めるデータを出力する．

表 6.125 に，OUTPUTTYPEパラメータでTEXTが選択されたときに，ファイル内でデータがどのようにフォーマットされるかの詳細を示す．各データはスペースで区切られ，フレームのデータはラインフィードによってMatrixのサイズでフレームごとに分離される．

Table 6.125: TEXT OUTPUTTYP のファイル形式

データ型	ファイルフォーマット
Float	data[0][0] data[0][1] data[1][0] data[1][1] ... data[m][n]
	data[0][0] data[0][1] data[1][0] data[1][1] ... data[m][n]
Complex	data[0][0].real() data[0][0].imag() data[0][1].real() data[0][1].imag() ... data[m][n].real() data[m][n].imag()
float

ここで，nとmは，フレームのデータが格納されている入力の行列の列サイズと行サイズである．

SaveMatrixFrames は，各フレームのデータを受け取ると，マトリックスの行と列のサイズをチェックする．上のサンプルネットワーク（図 6.127）では， MultiFFT は Matrix<complex<float> > を出力する．入力行列サイズがM×Lの場合，出力行列のサイズは MultiFFT ではM×L / 2 + 1であり，Mはチャネル数を表し，Lはサンプル数を表す． MultiFFT のウィンドウの長さはデフォルトで512である． Lの式を適用すると，列のサイズが257となる．チャネル数が8の場合，行サイズは8になる． MultiFFT 出力の詳細については， MultiFFT ノードリファレンスを参照されたい．

入力データが Matrix<float> 型に格納されていて，列サイズが512で行サイズが8で，合計6397のフレームがあるとすると，出力ファイルの内容は図 6.128のようになる．表 6.125 に記述されているTEXTファイル形式でデータが保存されているものとする．

$\includegraphics[width=.8\textwidth ]{fig/modules/SaveMatrixFrames-2}$

Figure 6.128: データがフロート型であるTEXTファイル形式の出力データファイルのサンプル内容

図 6.128 および図 6.129 の左側に書かれたフレーム番号は，ファイルに書き込まれないことに注意．

図 6.129 は，入力データが図 6.127のサンプルネットワークのような Matrix<complex<float> > 型の場合の出力ファイルのサンプル内容を示す．行サイズと列サイズはそれぞれ8と257．合計で6397のフレームがある．また，データは表 6.125 に記述されているTEXTファイル形式で保存されているものとする．

$\includegraphics[width=.8\textwidth ]{fig/modules/SaveMatrixFrames-3}$

Figure 6.129: SaveMatrixFrames のTEXT Complex Float型出力ファイルの例

Filename:

FILENAMEパラメータに値を指定するときは，フォーマット文字列と呼ばれるデータプロパティを持つ特別なパターン{tag：format}を使用するオプションを使用できる．フォーマット文字列を使用すると，入力データの情報を含んだファイル名を設定することができ，後の使用に便利である．使用可能なタグを，表 6.126 に示す．

表 6.127 にフォーマット文字列とその出力の例を示す．

Table 6.127: Matrix<complex<float> > 型のフォーマット文字列とその出力の例．行サイズは8，列サイズは512とする

フォーマット文字列 (FILENAME パラメータ値)		出力 (フォーマット指定されたファイル名)
samplefile.dat		samplefile.dat
samplefile_{datatype}.txt		samplefile_complex_float.txt
samplefile_row{rowsize}.raw		samplefile_row8.raw
samplefile_col{colsize}.dat		samplefile_col512.dat
samplefile_dim{dim}.dat		samplefile_dim2.dat
samplefile_{datatype}_row{rowsize}_col{colsize}_dim{dim}.dat		samplefile_complex_float_row8_col512_dim2.dat

LoadMatrixFrames を使用して SaveMatrixFrames によって出力されたファイルを Matrix<ObjectRef> 型にロードするときは，列サイズ，行サイズ，およびデータ型をパラメータで指定する必要がある．したがって，ファイル名にデータ情報を持つことは，後の使用に役立つ．

表 6.127 に示されているように，ファイル名の拡張子に関する規則はない．ユーザーが指定する任意の値にすることができる．ファイル名の拡張子は無くても良い．

{tag：format}の "format"の値はオプション． "format"は，03dのような桁数を指定するために使用できる．フォーマット指定子は，Cのprintfと同じである．

タグ	説明	単位
datatype	データ型 (float または complex float)	String
rowsize	行列の行サイズ	Integer
colsize	行列の列サイズ	Integer
dim	データの次元 (固定値．行列は2)	Integer
