8.2.2 Multiface を用いた HARK での録音テスト

録音に先立ち機材を確認する．使用機材を表 8.3 に示す．

Table 8.3: 使用機材一覧

機材名	説明
Hammerfall DSP Multiface	A/D，D/A変換装置
Digital Audio CardBus Interface	Multiface 接続専用ポートを PCMCIA スロットに増設するカード
Octa Mic	マイクロホンプリアンプ

$\includegraphics[width=120mm]{fig/device/Multiface.eps}$

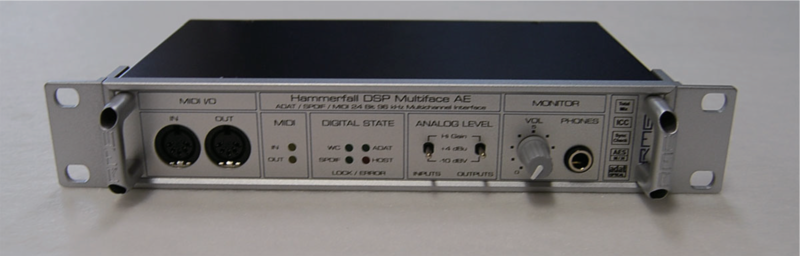

Figure 8.6: RME Hammerfall DSP Multiface (front)

$\includegraphics[width=120mm]{fig/device/Multiface2.eps}$

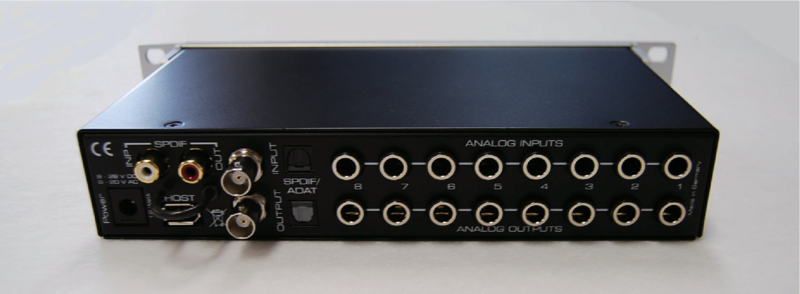

Figure 8.7: RME Hammerfall DSP Multiface (Rear)

$\includegraphics[width=120mm]{fig/device/CardBus.eps}$

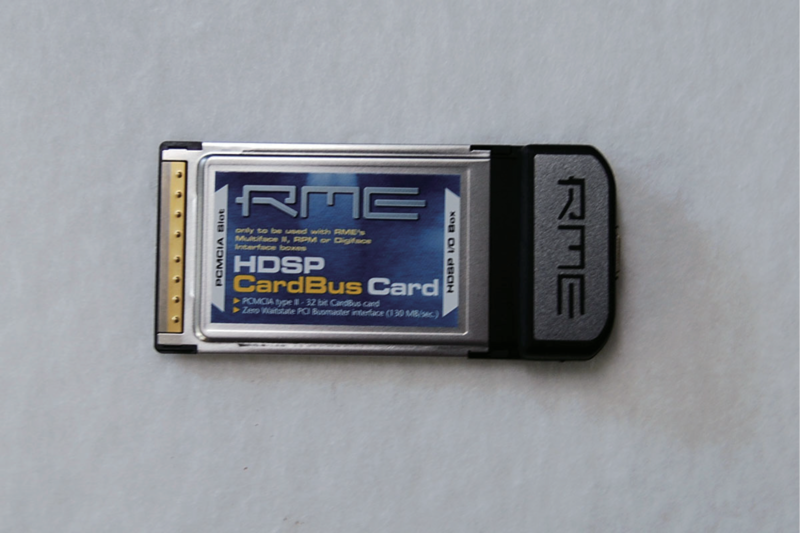

Figure 8.8: PCMCIA CardBus Interface for Hammerfall DSP System

$\includegraphics[width=120mm]{fig/device/OctaMic.eps}$

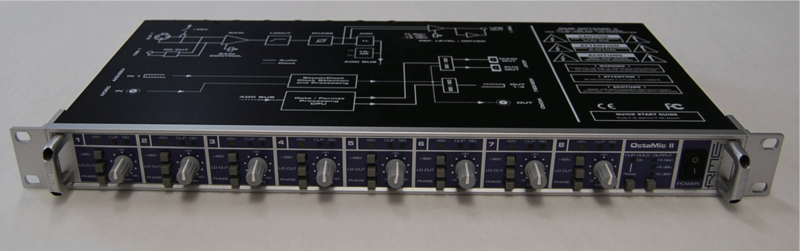

Figure 8.9: RME OctaMic (Front)

$\includegraphics[width=120mm]{fig/device/OctaMic2.eps}$

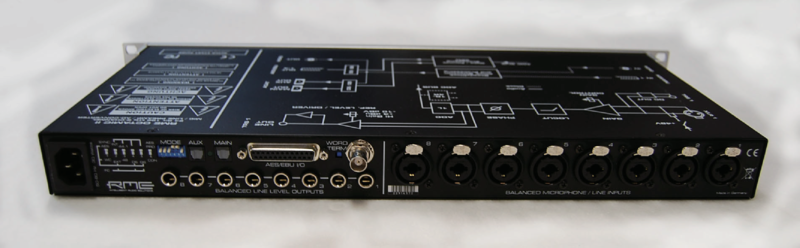

Figure 8.10: RME OctaMic (Rear)

HARK を用いた録音テストには，図 8.2 と同じネットワークファイル test.n を用い，各モジュールのプロパティのみを変更する．各プロパティの設定を表 8.4 に示す．ただし，DEVICE パラメータは，PC に接続されているデバイスに応じて番号が変化する可能性がある．ここでは，plughw:1，0 が Multiface を示しているものとする．

> ./test.n

とすることで，Multiface のアナログ入力 1 の音声が 3 秒間録音される． PCM 16ビット量子化，32kHz サンプリングの音声がリトルエンディアン RAW 形式で保存される．

Table 8.4: 録音ネットワークのプロパティ

モジュール名	プロパティ名	値の型	設定値
AudioStreamFromMic	LENGTH	`int`	1024
	ADVANCE	`int`	320
	CHANNEL_COUNT	`int`	8
	SAMPLING_RATE	`int`	32000
	DEVICETYPE	`string`	ALSA
	DEVICE	`string`	plughw:1，0
ChannelSelector	SELECTOR	`Object`	$<$`Vector` $<$`int` $>$ 0 $>$
SaveRawPCM	BASENAME	`string`	sep_
	ADVANCE	`int`	320
	BITS	`int`	16
Iterate	MAX_ITER	`int`	300
