8.2.1 Multiface の PC への接続

RME 社製の 24bit/96kHz マルチチャネル A/D装置は，下記の 3 つの装置から 構成される．

ただし，マイクロホン用プリアンプは，必ずしも必要ではなく，録音レベルを 確保できるならば，接続する必要はない． これらのハードウエアは，添付マニュアルを参照して，PC に接続する．

8.2.1.1 Multiface 用ソフトウェアのインストールと設定

Multiface を Linux にマルチチャネル A/D機器として認識させるためには， ALSA デバイス用汎用ドライバと，Multiface 用のファームウエア及び， ソフトウェアをインストールし，パラメータを設定する必要がある．

以下のインストールは，パッケージからインストールする方法を強く 推奨する．ソースからコンパイル，インストールという方法もあるが， 他のソフトウェアとの競合が起り，コンパイルとインストールが見かけ上， 成功しても，実際には音が再生・録音できないという現象に陥りやすい． 特に pulseAudio との競合が起るので注意が必要である．各自のシステム 環境に強く依存するため，ソースからのインストールの具体的な解説は割愛する．

以下パッケージから，ALSA デバイス用汎用ドライバのインストール方法を 説明した後に，Multiface の初期化に必要な hdsp コマンドを使用可能にするための インストール作業について述べ，hdsp コマンドによる設定について述べる． 最後に，HARK を使った録音ネットワークの例題について解説する．

8.2.1.2 ALSA デバイス用汎用ドライバのインストール

ALSA デバイス用汎用ドライバ (alsa-lib， alsa-driver) は， インストールされていることが多い． インストールされているか確認するには，以下の太字の部分を入力する． $>$ はコマンドプロンプトを表す．イタリック体部分のメッセージが表示されれば， alsa-lib，alsa-drive がインストールされているので，これらのインストールは 必要ない．Version 番号は，使用環境によって異なるので作業例中の Version 1．0．24 は，各自の使用環境で異なるバージョン番号を示す場合がある．適宜読み換えて 作業を進める．今回のテスト環境では， Version 1．0．24 を使用した．

> cat /proc/asound/version
 Advanced Linux Sound Architecture Drive Version 1. 0. 24.

インストールされていなければ，次の節の作業で自動的に自動インストールされるの で，このまま次節の作業に入ればよい．

8.2.1.3 Multiface の初期化に必要なコマンドを使用可能にするためのインストール作業

必要なパッケージは， 以下の 2 つである．

これらのパッケージのインストールには，

のいずれかを使用する． 以上のパッケージをインストールすることで，Multiface の設定に 必要な以下の 3 つのコマンドが使用可能になる．

apt-get を使用したインストール例を示す．

> sudo apt-get update
> sudo apt-get install alsa-firmware-loaders
> sudo apt-get install alsa-tools-gui

最後に，multiface_firmware_rev11．bin を入手するために， alsa-firmware を alsa の Web サイトからソースをダウンロードする． (http://www．alsa-project．org/main/index．php/Main_Page)． 2011/12/13 現在，利用可能な最新バージョンは， 1．0．24 である． alsa-firmware-1．0．24．tar．bz2 をダウンロードする． ダウンロード後，ファイルは，システムメニューの「場所」「ダウンロード」に 保存される．これを，「場所」「ホーム」にコピーすると作業しやすい．

適当なディレクトリにダウンロードしたファイル alsa-firmware-1．0．24．tar.bz2 を コピーする．最初に bunzip2 と tar でファイルを展開する． その後，コンパイル作業に入る．具体的な作業手順を 以下に示す．

> bunzip2 -d alsa-firmware-1.0.24.tar.bz2
> tar vfx alsa-firmware-1.0.24.tar
    alsa-firmware-1.0.24/
    alsa-firmware-1.0.24/multisound/
          中略
    config．status: creating aica/Makefile
    config．status: executing depfiles commands
> make
> sudo mkdir -p /lib/firmware/hdsploader
> sudo cp hdsploader/multiface_firmware_rev11.bin /lib/firmware/hdsploader/
> sudo cp hdsploader/multiface_firmware_rev11.dat /lib/firmware/hdsploader/

以上で， hdsp コマンドがインストールされて Multiface の操作と設定が可能になった．

8.2.1.4 hdsp コマンドによる設定

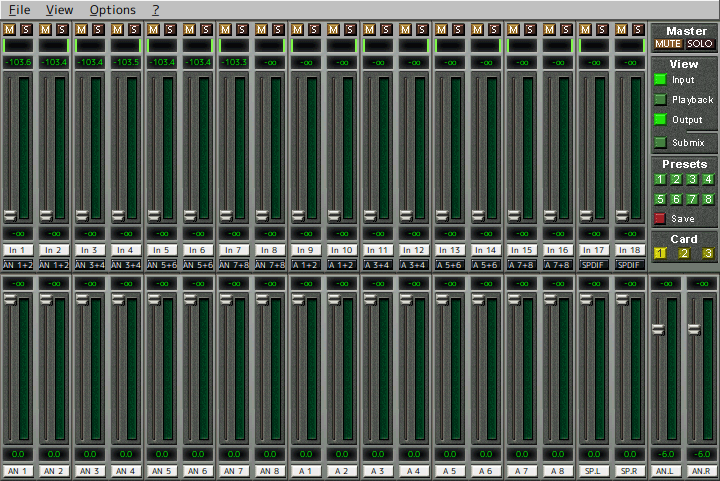

必要な hdsp コマンドは hdsploader， hdspconf， hdspmixer の３つである． これらのコマンドを順に説明する．
