6.2.2 CMSave

6.2.2.1 ノードの概要

音源定位のための相関行列をファイルに保存する．

6.2.2.2 必要なファイル

無し．

6.2.2.3 使用方法

どんなときに使うのか

CMMakerFromFFT や CMMakerFromFFTwithFlag 等から作成した音源定位用の相関行列を保存する時に使用する．

典型的な接続例

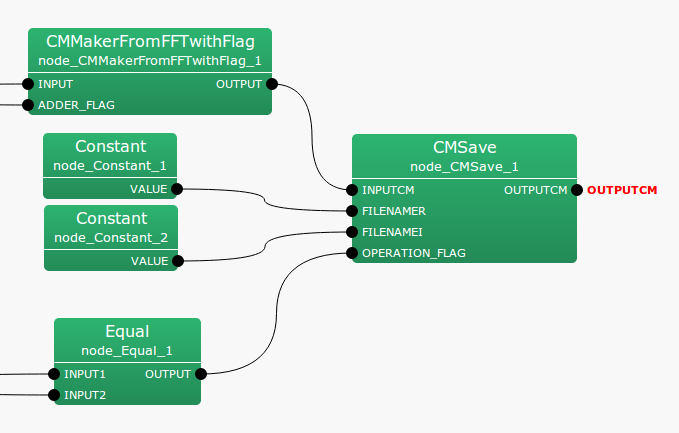

図 6.12に CMSave ノードの使用例を示す．

INPUTCM 入力端子へは，CMMakerFromFFT や CMMakerFromFFTwithFlag 等から計算される相関行列を接続する．

• Version 2.0以前
  型は Matrix<complex<float> > 型だが，相関行列を扱うため，三次元複素配列を二次元複素行列に変換して出力している． FILENAMER と FILENAMEI は string 型の入力で，それぞれ相関行列の実数部と虚数部の保存ファイル名を表す．

• Version 2.1以降
  zip形式で保存される．FILENAMER のみが使用され，FILENAMEI は無視される．

OPERATION_FLAG は int 型，または bool 型の入力で，相関行列を保存するタイミングを指定する （図 6.12では，一例として Equal ノードを接続しているが， int 型や　bool 型を出力できるノードであれば何でも構わない）．

6.2.2.4 ノードの入出力とプロパティ

入力

INPUTCM

: Matrix<complex<float> > 型． 各周波数ビン毎の相関行列．$M$次の複素正方行列である相関行列が $NFFT / 2 + 1$ 個入力される． Matrix<complex<float> > の行は周波数($NFFT / 2 + 1$ 行)を，列は複素相関行列($M * M$ 列)を表す．

FILENAMER

: string 型．保存する相関行列の実部のファイル名．

FILENAMEI

: string 型．保存する相関行列の虚部のファイル名．

OPERATION_FLAG

: int 型，または bool 型．本入力端子が 1 もしくは真の時にのみ相関行列が保存される．

出力

OUTPUTCM

: Matrix<complex<float> > 型．INPUTCMに同じ．

パラメータ

ENABLE_DEBUG

: bool 型．false がデフォルト値．trueの場合は相関行列が保存される時に，標準出力に保存した時のフレーム番号が出力される．

6.2.2.5 ノードの詳細

• Version 2.0以前
  周波数ビン毎の$M$次の複素正方行列である相関行列を Matrix<float> 形式に直し，指定したファイル名で保存する． 保存ファイルは相関行列の実部と虚部に分割される． 周波数ビン数を$k$とする($k = NFFT / 2 + 1$)と，保存ファイルはそれぞれ$k$行$M^2$列の行列が格納される．

• Version 2.1以降
  周波数ビン毎の$M$次の複素正方行列である相関行列をzip形式で保存する．

保存は OPERATION_FLAG が 1 もしくは真の時に限り行われる．
