6.7.5 MatrixToMap

6.7.5.1 ノードの概要

Matrix<float> 型や，Matrix<complex<float> > 型のデータを Map<int, ObjectRef> 型に変換する．

6.7.5.2 必要なファイル

無し．

6.7.5.3 使用方法

どんなときに使うのか

入力が Map<int, ObjectRef> 型しか受け付けないノード，例えば PreEmphasis ，MelFilterBank や SaveRawPCM など， に接続する際に使用する．

典型的な接続例

MatrixToMap ノードの接続例を図6.81，6.82 に示す．

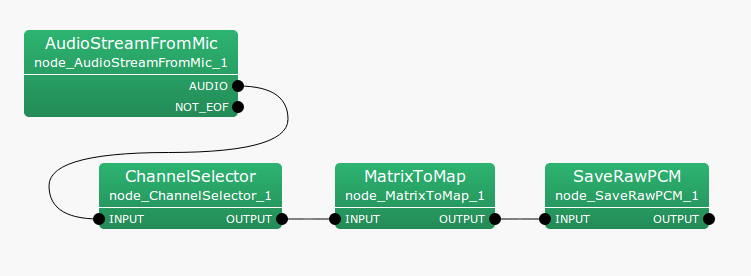

図6.81 は，AudioStreamFromMic ノードで マイクロホンから音声波形データを取り込み，ChannelSelector ノードにて必要なチャネルを選別し， MatrixToMap ノードによって Matrix<float> 型データを Map<int, ObjectRef> 型に変換する． その出力を SaveRawPCM ノードに接続し，波形をファイルとして保存する．

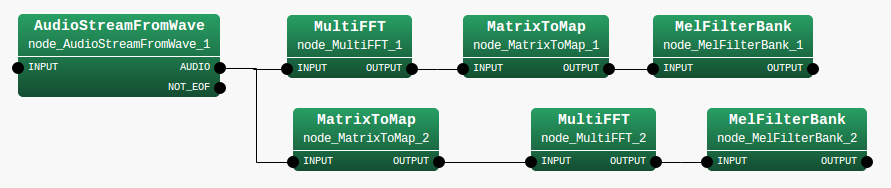

図6.82 は，波形のスペクトルを Map<int, ObjectRef> 型で得たいときの MatrixToMap ノードの使い方である． 図のように，MultiFFT ノードを通すのは，MatrixToMap の前でも後でも良い．

6.7.5.4 ノードの入出力とプロパティ

入力

INPUT

: Matrix<float> または Matrix<complex<float> > 型．

出力

OUTPUT

: Map<int, ObjectRef> 型．入力データに ID が付与された構造体．

パラメータ

無し．

6.7.5.5 ノードの詳細

ID の付き方: ID の値は常に 0 となる．
