6.7.21 PowerCalcForMatrix

6.7.21.1 ノードの概要

Matrix<complex<float> > 型のマルチチャネル複素スペクトルを，実パワー（または振幅）スペクトルに変換する．

6.7.21.2 必要なファイル

無し．

6.7.21.3 使用方法

どんなときに使うのか

複素スペクトルを実パワー（または振幅）スペクトルに変換したいときに用いる． 入力が Matrix<complex<float> > 型のときはこのノードを用いる． 入力が Map<int, ObjectRef> 型のときは PowerCalcForMap ノードを用いる．

典型的な接続例

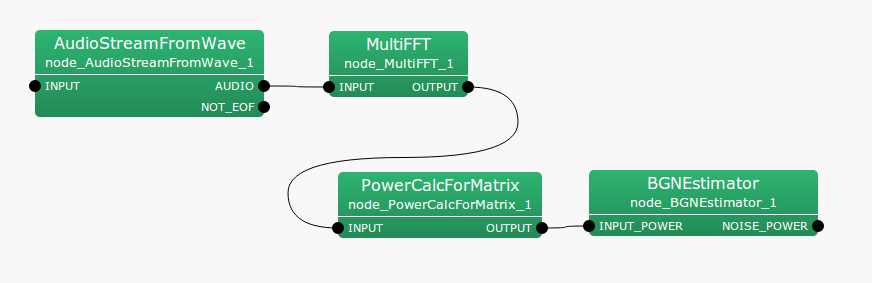

図6.117 に PowerCalcForMatrix ノードの使用例を示す． MultiFFT ノードから得られた Matrix<complex<float> > 型複素スペクトルを，Matrix<float> 型のパワースペクトルに変換したのち， BGNEstimator ノードに入力している．

6.7.21.4 ノードの入出力とプロパティ

入力

INPUT

: Matrix<complex<float> > 型．各要素が複素数の行列．

出力

OUTPUT

: Matrix<float> 型．入力の各要素のパワー（または絶対値）を取った実行列．

パラメータ

POWER_TYPE

: パワースペクトル (POW) か振幅スペクトル (MAG) かの選択

6.7.21.5 ノードの詳細

入力の複素行列 $M_{i,j}$ ($i，j$ はそれぞれ行，列のインデックス) に対して，出力の実行列 $N_{i,j}$ は次のように求める．

	$\displaystyle N_{i,j} $	$\displaystyle = $	$\displaystyle M_{i,j}M_{i,j}^*~ ~ (\textrm{if POWER\_ TYPE=POW}), $
	$\displaystyle N_{i,j} $	$\displaystyle = $	$\displaystyle abs(M_{i,j})~ ~ (\textrm{if POWER\_ TYPE=MAG}), $

ただし，$M_{i,j}^*$ は，$M_{i,j}$ の複素共役を表す．
