6.2.11 CMIdentityMatrix

6.2.11.1 ノードの概要

単位行列が格納された相関行列を出力する．

6.2.11.2 必要なファイル

無し．

6.2.11.3 使用方法

どんなときに使うのか

LocalizeMUSIC ノードの NOISECM 入力端子に接続することで， LocalizeMUSIC ノードが持つ雑音抑圧機能を OFF にすることができる．

典型的な接続例

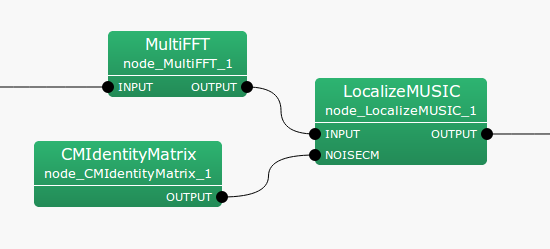

図 6.27に CMIdentityMatrix ノードの使用例を示す．

本ノードは全ての周波数ビンに対して単位行列を持つ 相関行列データをノード内で生成するため，入力端子は存在しない． 出力端子から生成された相関行列が出力される．

6.2.11.4 ノードの入出力とプロパティ

入力

無し．

出力

OUTPUTCM

: Matrix<complex<float> > 型． 各周波数ビン毎の相関行列．$M$次の単位行列である相関行列が $NFFT / 2 + 1$ 個出力される． Matrix<complex<float> > の行は周波数($NFFT / 2 + 1$ 行)を，列は複素相関行列($M * M$ 列)を表す．

パラメータ

NB_CHANNELS

: int 型．入力信号のチャネル数．相関行列の次数と等価． 前段で使用していた相関行列の次元を合わせる必要がある．8 がデフォルト値．

LENGTH

: int 型．512 がデフォルト値．フーリエ変換の際のFFT点数．前段までのFFT点数と合わせる必要がある．

6.2.11.5 ノードの詳細

周波数ビン毎の$M$次の複素正方行列である相関行列に対して，単位行列を格納し Matrix<complex<float> > 形式に直して出力する．
