7.1.9 定位用伝達関数ファイルの作成

定位用伝達関数ファイルは, LocalizeMUSICモジュールで使用する設定ファイルである.
ImpulseResponse-ListFileまたは，TSP-ListFileとMICARY-LocationFile から定位用伝達関数ファイルを生成する．

$\includegraphics[width=120mm ]{fig/tools/harktool/ja/localize-1-ja}$

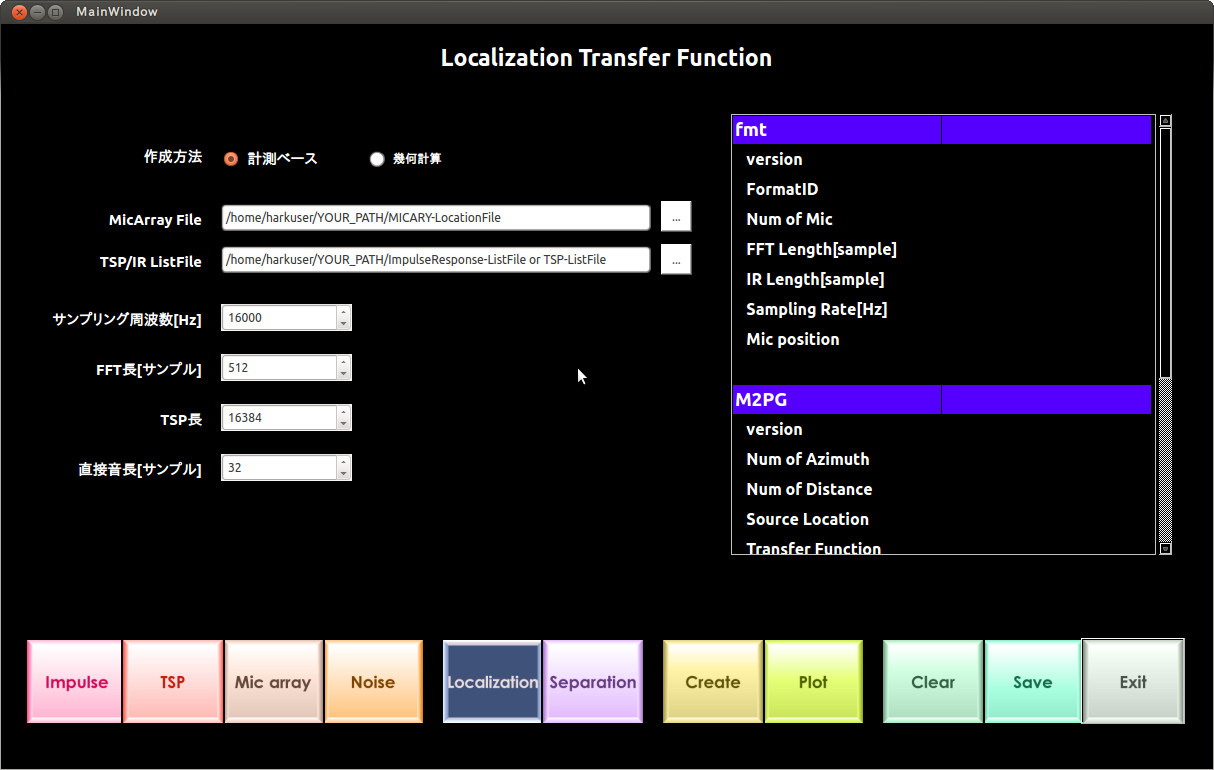

Figure 7.8: 定位用伝達関数ファイルの作成

作業画面の「Localization」ボタンをクリックする．
左側の設定入力画面に設定値を入力する．
設定項目概要
- 作成方法
  計測ベースまたは, 幾何計算を選択できる.
  実際に計測した場合は計測ベースを選択する.
  幾何計算を選択すると伝達関数をシミュレーション生成する.
- MicArray File
  マイクロホン位置情報ファイル.
  7.1.7節で作成したファイルを指定する.
- TSP/IR ListFile
  7.1.6節のTSP応答リストファイルまたは，7.1.5節のインパルス応答リストファイルを指定する.
- サンプリング周波数[Hz]
  伝達関数のサンプリング周波数
- FFT長[サンプル]
  伝達関数を離散周波数表現するときのビン数
- TSP長[サンプル]
  録音したTSP 信号1 個分の長さ. あるいはインパルス応答長を設定する.
- 直接音長[サンプル]
  伝達関数生成の際に使用するサンプル数
画面下部の「Create」ボタンを押下すると，定位用伝達関数ファイルが作成され，そのファイルの内容が右側に表示される．

$\includegraphics[width=120mm ]{fig/tools/harktool/ja/localize-2-ja}$

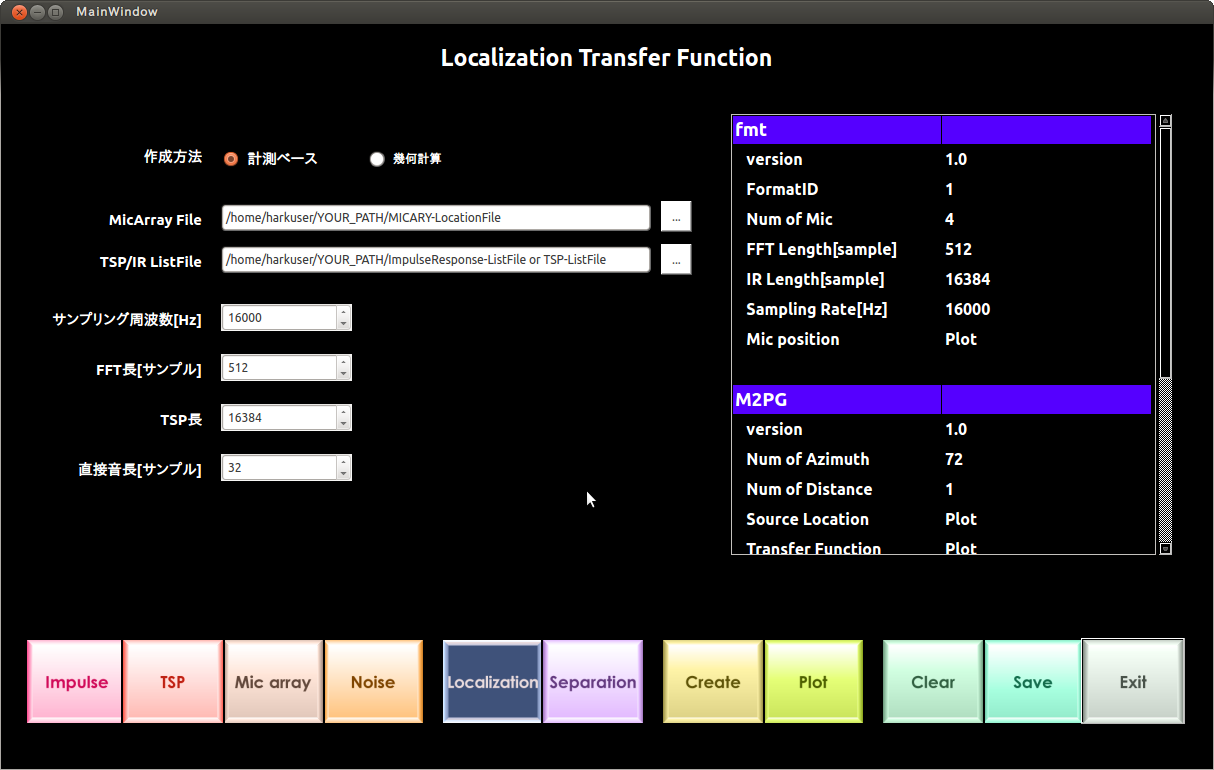

Figure 7.9: 定位用伝達関数表示

出力画面の説明
出力画面に「plot」と表示されている箇所は，ダブルクリックでグラフ表示可能である．
「Mic Position」のグラフ表示
右側枠内の「Mic Position」横の「Plot」表示をダブルクリックする．

$\includegraphics[width=95mm ]{fig/tools/harktool/ja/localize-3-ja}$

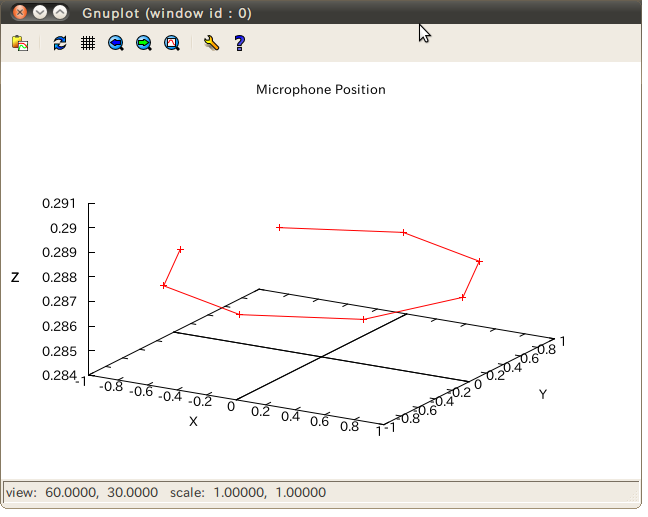

Figure 7.10: Mic Positionのグラフ表示結果
「Source Location」のグラフ表示
右側枠内の「Source Location」横の「Plot」表示をダブルクリックする．　

$\includegraphics[width=95mm ]{fig/tools/harktool/ja/localize-4-ja}$

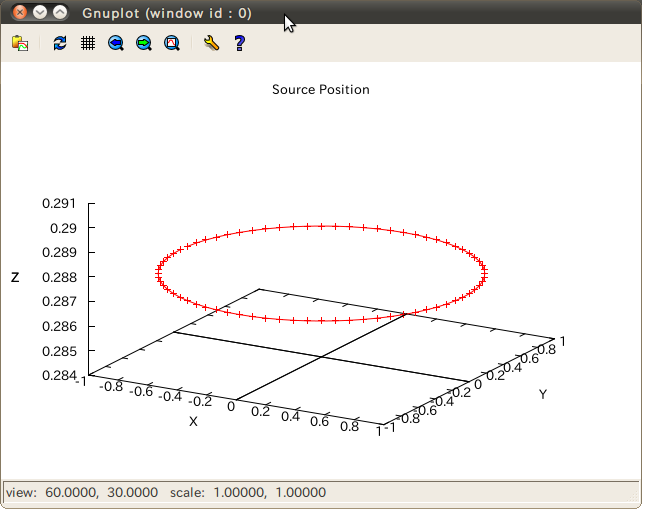

Figure 7.11: Source Locationのグラフ表示結果
「Transfer Function」のグラフ表示
右側枠内の「Transfer Function」の横の「Plot」をダブルクリックをすると, 図7.12のグラフ表示用設定画面が表示される．
下記の「設定項目概要」を参考に値を設定，右下の「Plot」ボタンをクリックすると，グラフが表示される

$\includegraphics[width=100mm ]{fig/tools/harktool/ja/localize-5-ja}$

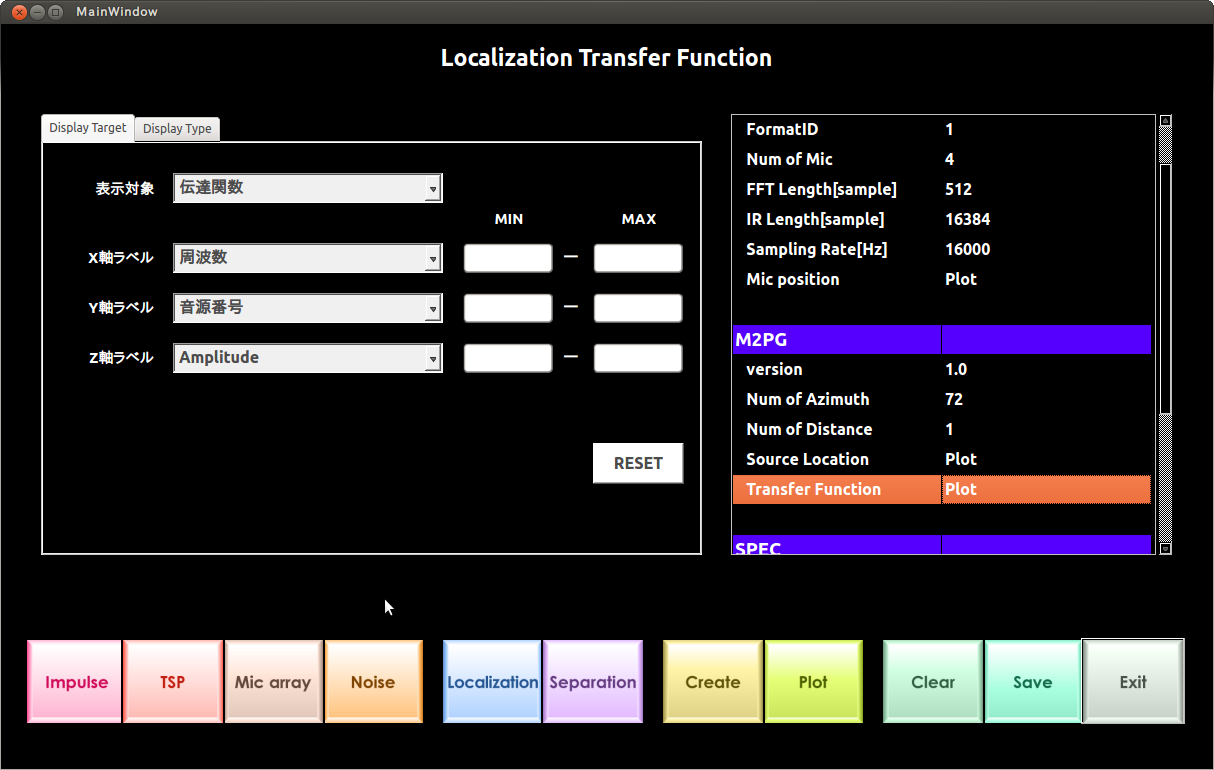

Figure 7.12: Transfer Function設定画面 (Display Targetタブ)

$\includegraphics[width=100mm ]{fig/tools/harktool/ja/localize-6-ja}$

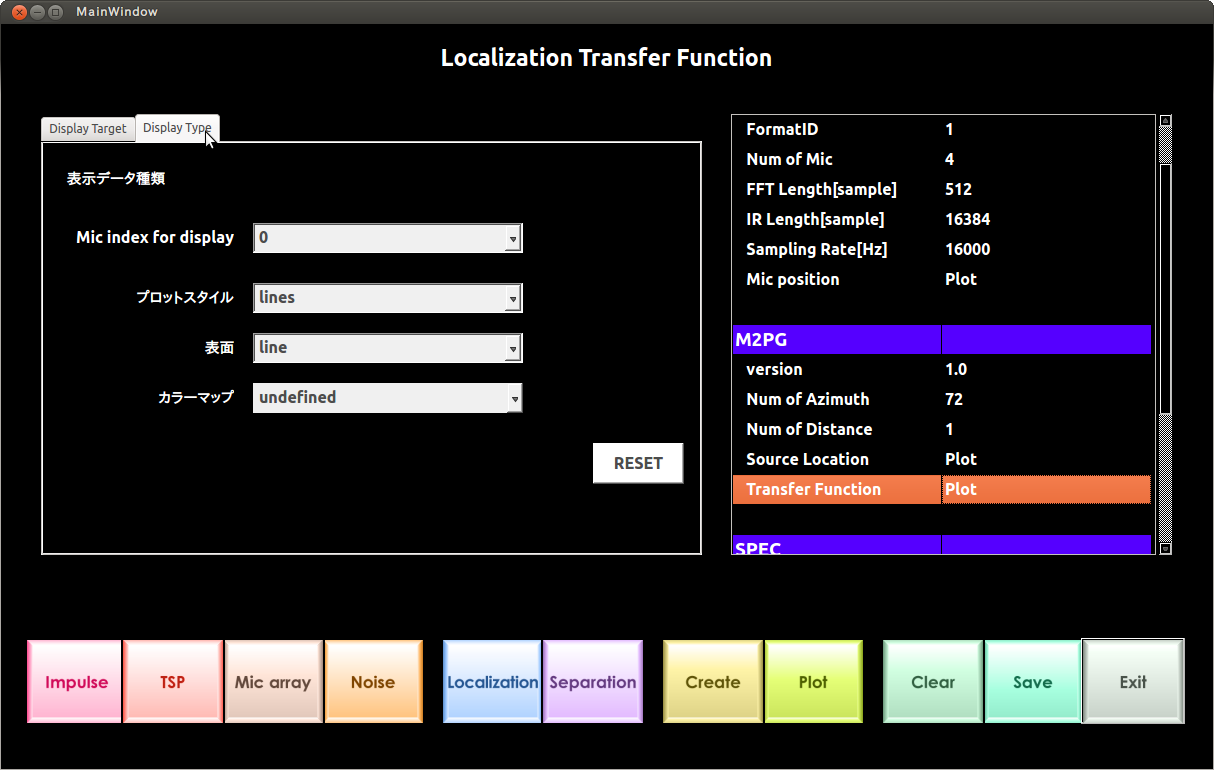

Figure 7.13: Transfer Function設定画面 (Display Typeタブ)

設定項目概要
■ Display Targetタブ
- 表示対象
  グラフの種別で，下記から選択する．
  - 伝達関数
  - 伝達関数の逆フーリエ変換
- X軸ラベル
  X軸のラベルを下記から選択する．
  - 周波数（表示対象が「伝達関数」の場合）
  - 時間（表示対象が「伝達関数の逆フーリエ変換」の場合）
  - 音源番号
  - マイク番号
  MinとMaxにX軸に表示する間隔を設定することが可能である．
  全表示する場合は，記入不要である．
  Min : X軸に表示する最小値
  Max : X軸に表示する最大値
- Y軸ラベル
  Y軸のラベルを下記から選択する．
  - 周波数（表示対象が「伝達関数」の場合）
  - 時間（表示対象が「伝達関数の逆フーリエ変換」の場合）
  - 音源番号
  - マイク番号
  MinとMaxにY軸に表示する間隔を設定することが可能である．
  全表示する場合は，記入不要である．
  Min : Y軸に表示する最小値
  Max : Y軸に表示する最大値
- Z軸ラベル
  Z軸のラベルを下記から選択する．
  - Amplitude
  - dB
  - Phase
  MinとMaxにZ軸に表示する間隔を設定することが可能である．
  全表示する場合は，記入不要である．
  Min : Z軸に表示する最小値
  Max : Z軸に表示する最大値
■ Display Typeタブ
- Mic (or SRC or Frec) index for display
  表示するマイク (or ソース or 周波数)番号を選択する
- プロットパラメータ
  表示するグラフのスタイルを選択する
  以下についてそれぞれ選択できる．
  - プロットスタイル (undefined, dots, points, lines, lines_points)
  - 表面 (undefined, line, mesh)
  - カラーマップ (undefined, pm3d, pm3d map, pm3d at b)
$\includegraphics[width=100mm ]{fig/tools/harktool/ja/localize-7-ja.eps}$

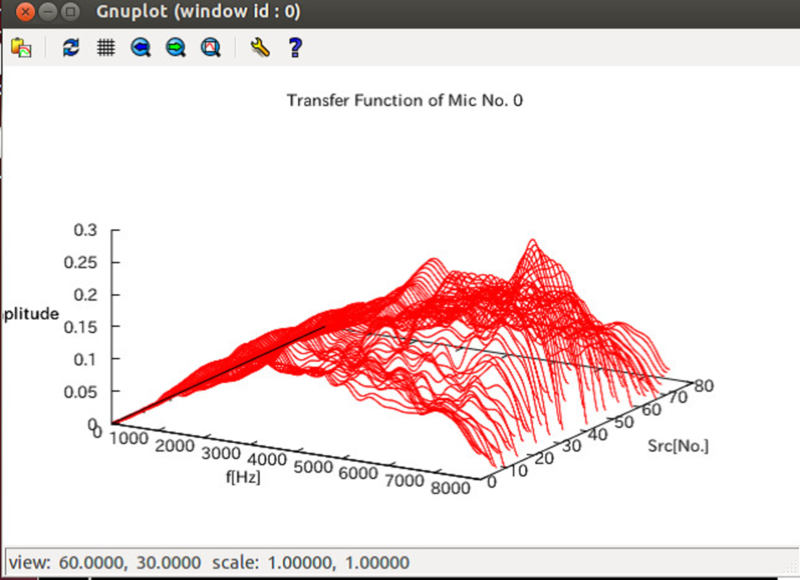

Figure 7.14: Transfer Functionグラフ表示
作成したファイルの保存は画面下部の「Save」ボタンから行う．
