6.2.13 DisplayLocalization

6.2.13.1 ノードの概要

音源定位結果を GTK ライブラリを使って表示するノードである．

6.2.13.2 必要なファイル

無し．

6.2.13.3 使用方法

どんなときに使うのか

音源定位結果を視覚的に確認したいときに用いる．

典型的な接続例

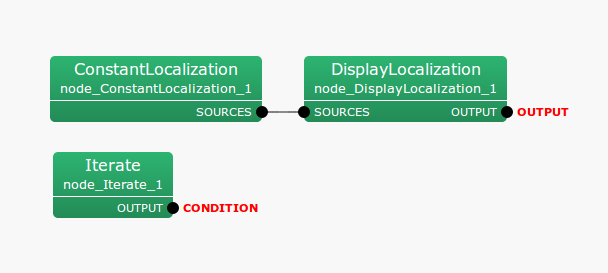

ConstantLocalization や LocalizeMUSIC などの，定位ノードの後に接続する． 図 6.30 では， ConstantLocalization からの固定の定位結果を 表示し続ける．

6.2.13.4 ノードの入出力とプロパティ

入力

SOURCES

: Vector< ObjectRef >  型．音源位置を表すデータ(Source 型)を入力する．

出力

OUTPUT

: Vector< ObjectRef >  型．入力された値(Source 型)をそのまま出力する．

パラメータ

WINDOW_NAME

: string 型． ウィンドウ名．

WINDOW_LENGTH

: int 型． デフォルトは 1000 なので, 表示されるウィンドウの幅は1000フレーム． このパラメータを調整することで, 表示する音源定位の時間幅を変えられる.

VERTICAL_RANGE

: Vector< int >  型． 縦軸に表示されるデータの値域の範囲．第一成分に最小値，第二成分に最大値を指定する． デフォルトは <Vector<int> -180 180> なので， 方位角推定結果を-180度から180度の範囲で表示する．

PLOT_TYPE

: string 型． 表示されるデータの種類．AZIMUTHに指定すると方位角推定結果を， ELEVATIONに指定すると仰角推定結果を表示する．

6.2.13.5 ノードの詳細

表示される色は、赤、青、緑の3色．IDの値が1増えるごとに順番に色が変わって いく．例えば、 IDが0なら赤、1なら青, 2なら緑、3なら赤．
