6.7.13 MatrixToMap

6.7.13.1 ノードの概要

Matrix<float> または Matrix<complex<float> > 型と Map<int, ObjectRef> 型の変換を行う

6.7.13.2 必要なファイル

無し．

6.7.13.3 使用方法

どんなときに使うのか

Matrix<float> または Matrix<complex<float> > 型 を Map<int, ObjectRef> 型に変換する際に用いる．入力が Matrix<float> の場合，出力は Map$<$int, Matrix<float> $>$ に，入力が Matrix<complex<float> > の場合，出力は Map$<$int, Matrix<complex<float> > $>$ になる． 入力が Map<int, ObjectRef> 型しか受け付けないノード，例えば PreEmphasis ，MelFilterBank や SaveRawPCM などに接続する際に使用する．

典型的な接続例

MatrixToMap ノードの接続例を図6.100，6.101 に示す．

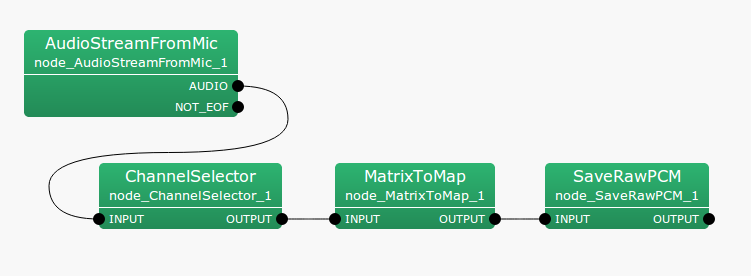

図6.100 は，AudioStreamFromMic ノードで マイクロホンから音声波形データを取り込み，ChannelSelector ノードにて必要なチャネルを選別し， MatrixToMap ノードによって Matrix<float> 型データを Map<int, ObjectRef> 型に変換する． その出力を SaveRawPCM ノードに接続し，波形をファイルとして保存する．

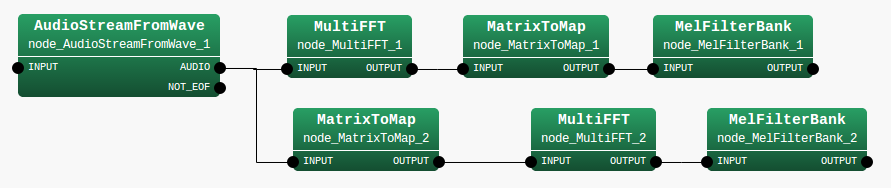

図6.101 は，波形のスペクトルを Map<int, ObjectRef> 型で得たいときの MatrixToMap ノードの使い方である． 図のように，MultiFFT ノードを通すのは，MatrixToMap の前でも後でも良い．

6.7.13.4 ノードの入出力とプロパティ

入力

INPUT

: any ．ただし，サポートする型は Matrix<float> または Matrix<complex<float> > 型．

出力

OUTPUT

: Map<int, ObjectRef> 型の，Map$<$int, Matrix<float> $>$ または Map$<$int, Matrix<complex<float> > $>$ 型 または Map$<$int, Vector<float> $>$ または Map$<$int, Vector<complex<float> > $>$ 型 ．

パラメータ

OUTPUT_TYPE

: string 型． 出力される型を指定する． map_of_matrix, map_of_row_vectors, map_of_column_vectors から選択． map_of_matrix が選択されると，キーに 0，値に入力の Matrix がセットされる． map_of_row_vectors が選択されると，キーに入力 Matrix の列インデクス，値に入力 Matrix の列成分を抜き出した Vector が，map_of_column_vectors が選択されると，キーに入力 Matrix の行インデクス，値に入力 Matrix の行成分を抜き出した Vector がセットされる． デフォルトは map_of_row_vectors ．

DEBUG

: bool 型． デフォルトは false． trueが与えられると, 変換状況が標準出力に出力される．

6.7.13.5 ノードの詳細

＜例＞

INPUT:

\[ \left[ \begin{array}{cc} 1 & 2\\ 3 & 4\\ 5 & 6\\ \end{array} \right] \]

↓

OUTPUT(1):

\[ \left\{ \begin{array}{cc} 0, & \left[ \begin{array}{cc} 1 & 2\\ 3 & 4\\ 5 & 6\\ \end{array} \right] \end{array} \right\} \]

OUTPUT(2): { 0, $<$ 1 3 5 $>$ }, { 1, $<$ 2 4 6 $>$ }

OUTPUT(3): { 0, $<$ 1 2 $>$ }, { 1, $<$ 3 4 $>$ }, { 2, $<$ 5 6 $>$ }
