7.1.10 分離用伝達関数ファイルの作成

分離用伝達関数ファイルは, GHDSS モジュールで使用されるファイルである.
ImpulseResponse-ListFileまたは，TSP-ListFileとMICARY-LocationFile から
分離用伝達関数ファイルを生成する.

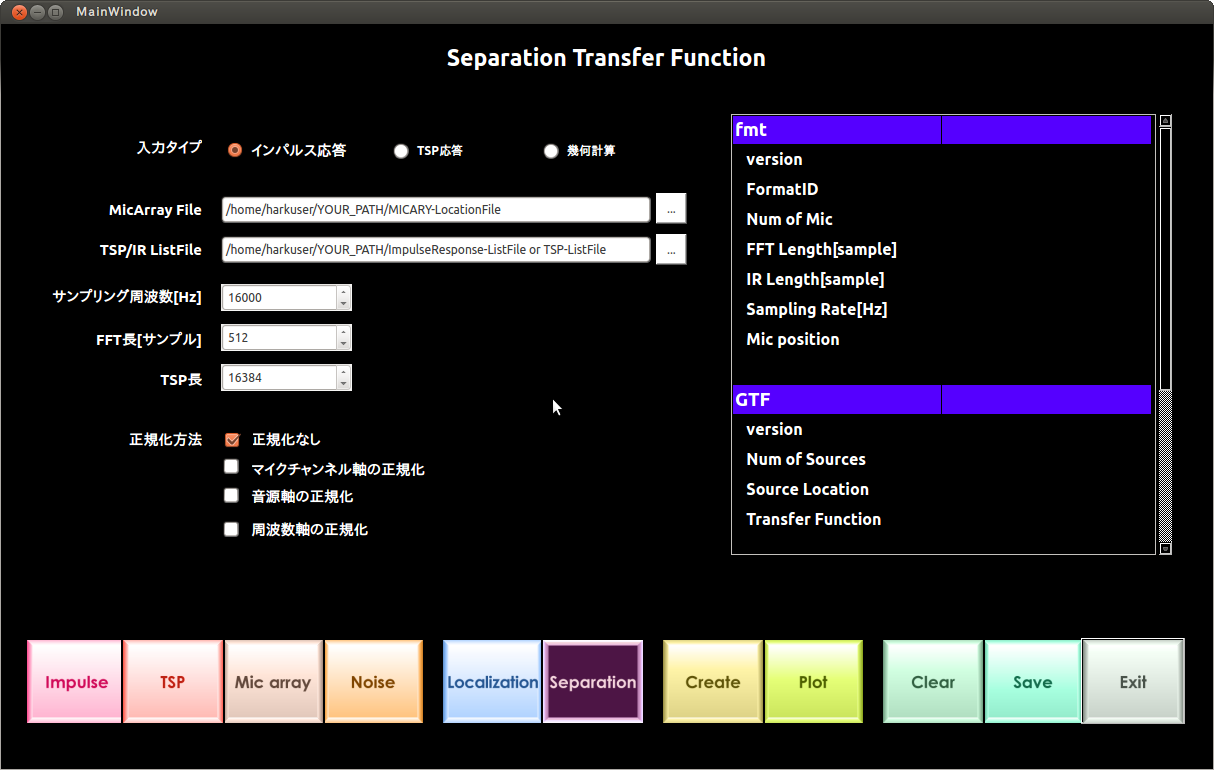

$\includegraphics[width=120mm ]{fig/tools/harktool/ja/sep-1-ja}$

Figure 7.15: 分離用伝達関数ファイルの作成

作業画面の「Separation」ボタンをクリックする．
左側の設定入力画面に設定値を入力する．
設定項目概要　
- 入力タイプ
  インパルス応答，TSP応答，幾何計算から選択できる.
  - 「インパルス応答」：録音したインパルス応答から伝達関数を求める場合は選択する．
  - 「TSP 応答」：録音したTSP 信号から伝達関数を求める場合は選択する．
  - 「幾何計算」：シミュレーションで伝達関数を求める場合は選択する．
- MicArray File
  マイクロホン位置設定ファイル名.
  7.1.7節で作成したファイルを指定する.
- TSP/IR ListFile
  7.1.6節のTSP応答リストファイルまたは，7.1.5節のインパルス応答リストファイル　
  を指定する.
- サンプリング周波数[Hz]
  伝達関数のサンプリング周波数
- FFT 長[サンプル]
  伝達関数を離散周波数表現する際のビン数
- TSP長[サンプル]
  録音したTSP 信号1個分の長さ. あるいはインパルス応答長を指定する.
- 正規化手法
  正規化する軸を以下から選択できる．
  - 正規化なし
  - マイクチャネル軸の正規化
  - 音源軸の正規化
  - 周波数軸の正規化
画面下部の「Create」ボタンを押下すると，分離用伝達関数ファイルが作成され
　そのファイルの内容が右側に表示される．
グラフ表示による確認
出力画面に「Plot」と表示されているものに関しては，グラフ表示可能である．
「Plot」表示をダブルクリックするとグラフ表示されるので，結果が正しいかを確認する．
（図7.16参照）
「Mic Position」のグラフ表示
「Mic Position」横の「Plot」表示をダブルクリックする．

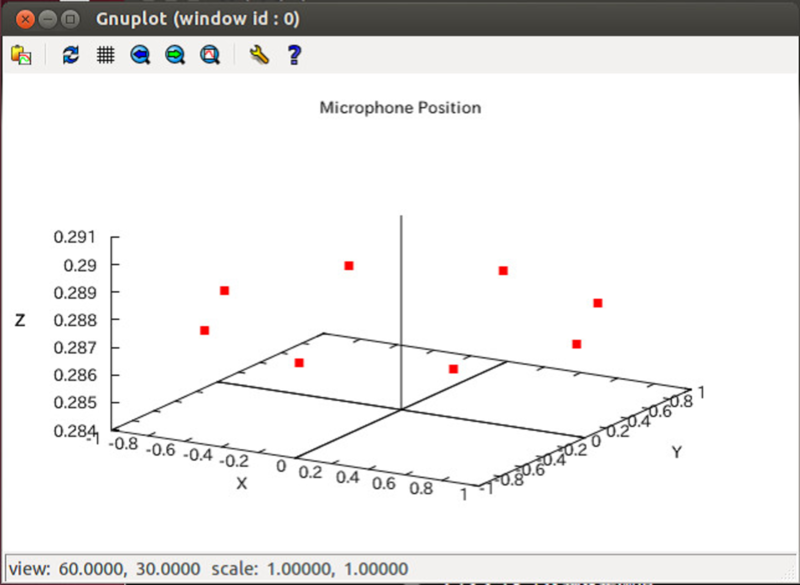

$\includegraphics[width=95mm ]{fig/tools/harktool/ja/sep-3-ja.eps}$
Figure 7.16: Mic Positionのグラフ表示結果
「Source Location」のグラフ表示
「Source Location」横の「Plot」表示をダブルクリックする．

$\includegraphics[width=95mm ]{fig/tools/harktool/ja/sep-4-ja.eps}$
Figure 7.17: Source Locationのグラフ表示結果
「Transfer Function」のグラフ表示
　　「Transfer Function」の横の「Plot」をダブルクリックをすると，図7.18のグラフ表示用設定画面が表示される．
　　下記の「設定項目概要」を参考に値を設定，右下の「Plot」ボタンをクリックすると，グラフが表示される
　　(例：図7.20参照)

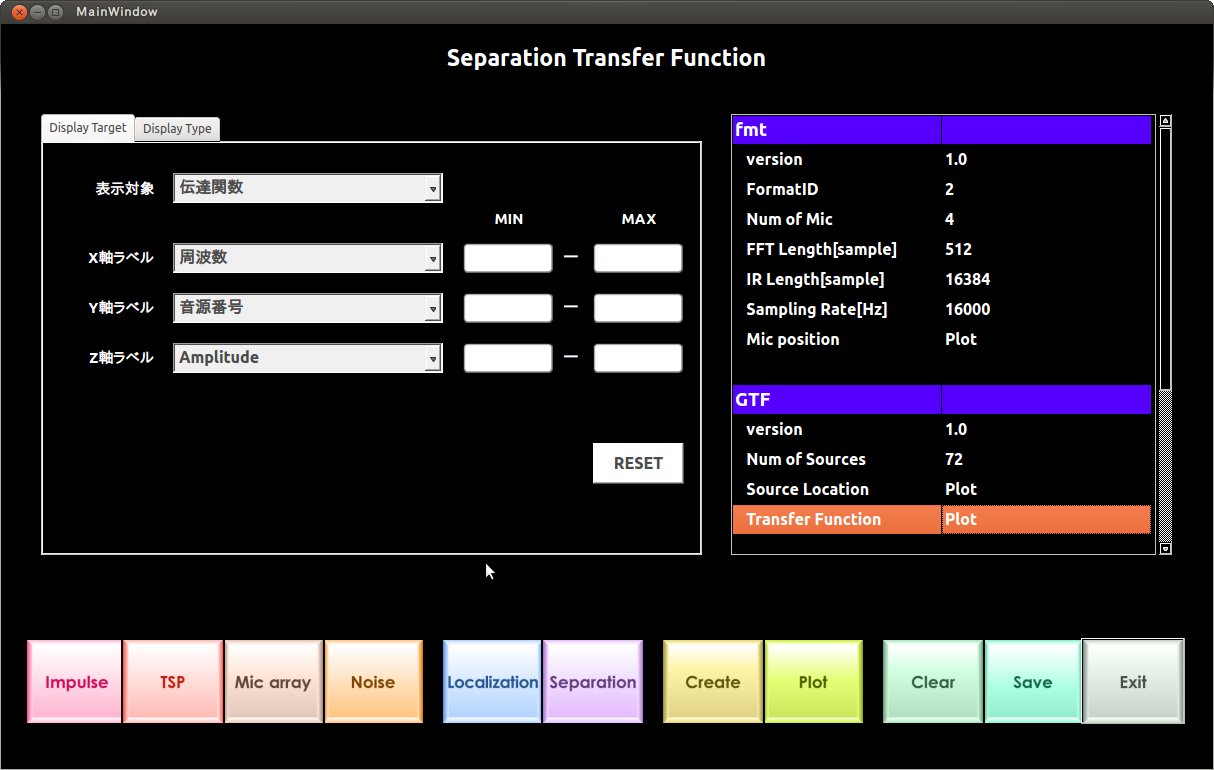

$\includegraphics[width=120mm ]{fig/tools/harktool/ja/sep-5-ja}$
Figure 7.18: Transfer Function設定画面 (Display Target タブ)

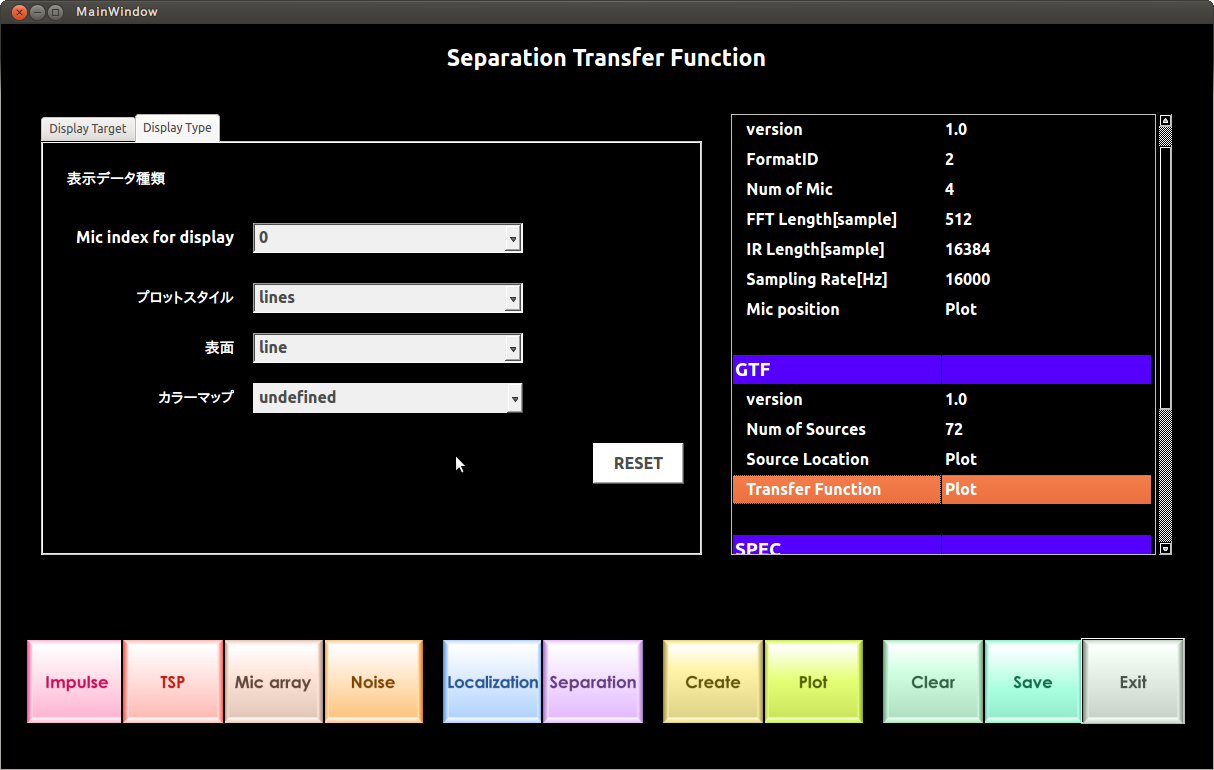

$\includegraphics[width=120mm ]{fig/tools/harktool/ja/sep-6-ja}$
Figure 7.19: Transfer Function設定画面 (Display Type タブ)
設定項目概要
■ Display Targetタブ
- 表示対象
  グラフの種別で，下記から選択する．
  - 伝達関数
  - 伝達関数の逆フーリエ変換
- X軸ラベル
  X軸のラベルを下記から選択する．
  - 周波数（表示対象が「伝達関数」の場合）
  - 時間（表示対象が「伝達関数の逆フーリエ変換」の場合）
  - 音源番号
  - マイク番号
  MinとMaxにX軸に表示する間隔を設定することが可能である．
  全表示する場合は，記入不要である．
  Min : X軸に表示する最小値
  Max : X軸に表示する最大値
- Y軸ラベル
  Y軸のラベルを下記から選択する．
  - 周波数（表示対象が「伝達関数」の場合）
  - 時間（表示対象が「伝達関数の逆フーリエ変換」の場合）
  - 音源番号
  - マイク番号
  MinとMaxにY軸に表示する間隔を設定することが可能である．
  全表示する場合は，記入不要である．
  Min : Y軸に表示する最小値
  Max : Y軸に表示する最大値
- Z軸ラベル
  Z軸のラベルを下記から選択する．
  - Amplitude
  - dB
  - Phase
  MinとMaxにZ軸に表示する間隔を設定することが可能である．
  全表示する場合は，記入不要である．
  Min : Z軸に表示する最小値
  Max : Z軸に表示する最大値
■ Display Typeタブ
- Mic(or SRC or FREQ) index for display
  表示するマイク(or ソース or 周波数)番号を選択する
- プロットパラメータ
  表示するグラフのスタイルを選択する
  以下についてそれぞれ選択できる．
  - プロットスタイル (undefined, dots, points, lines, lines_points)
  - 表面 (undefined, line, mesh)
  - カラーマップ (undefined, pm3d, pm3d map, pm3d at b)

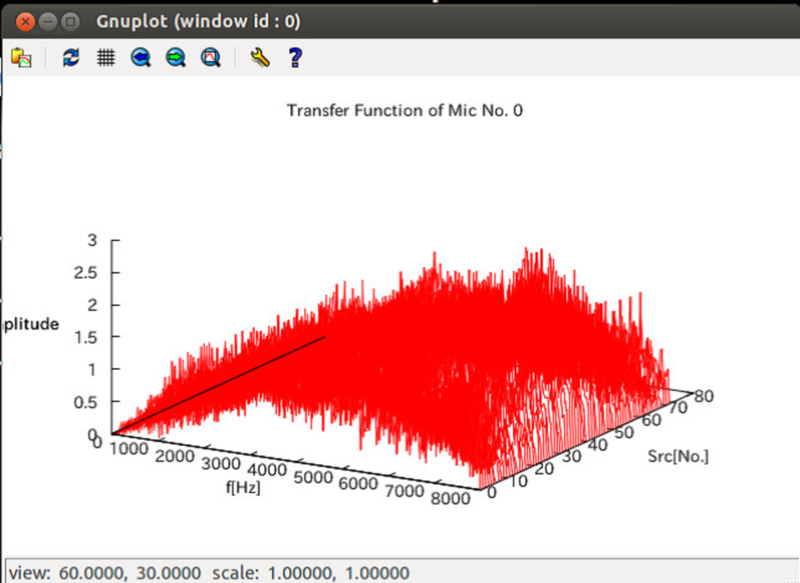

$\includegraphics[width=100mm ]{fig/tools/harktool/ja/sep-7-ja.eps}$
Figure 7.20: Transfer Functionグラフ表示
作成したファイルの保存は画面下部の「Save」ボタンから行う．
