RME 社製の 24bit/96kHz マルチチャネル A/D装置は，下記の 3 つの装置から 構成される．
RME HDSP I/O ボックス: RME HDSP Multiface AE，
RME HDSP インタフェース: RME HDSP PCI カード，RME HDSP CardBus カードのいずれか
RME HDSP PCI-Express カード，および RME HDSP Express カードは，動作未確認であり，現在サポート外である．
マイクロホン用プリアンプ: RME OctaMic-II．RME OctaMic や YAMAHA HA-8 も使用 実績があるが，これらのモデルは製造中止になっている．
ただし，マイクロホン用プリアンプは，必ずしも必要ではなく，録音レベルを 確保できるならば，接続する必要はない． これらのハードウエアは，添付マニュアルを参照して，PC に接続する．
Multiface を Linux にマルチチャネル A/D機器として認識させるためには， ALSA デバイス用汎用ドライバと，Multiface 用のファームウエア及び， ソフトウェアをインストールし，パラメータを設定する必要がある．
以下のインストールは，パッケージからインストールする方法を強く 推奨する．ソースからコンパイル，インストールという方法もあるが， 他のソフトウェアとの競合が起り，コンパイルとインストールが見かけ上， 成功しても，実際には音が再生・録音できないという現象に陥りやすい． 特に pulseAudio との競合が起るので注意が必要である．各自のシステム 環境に強く依存するため，ソースからのインストールの具体的な解説は割愛する．
以下パッケージから，ALSA デバイス用汎用ドライバのインストール方法を 説明した後に，Multiface の初期化に必要な hdsp コマンドを使用可能にするための インストール作業について述べ，hdsp コマンドによる設定について述べる． 最後に，HARK を使った録音ネットワークの例題について解説する．
ALSA デバイス用汎用ドライバ (alsa-lib， alsa-driver) は， インストールされていることが多い． インストールされているか確認するには，以下の太字の部分を入力する． $>$ はコマンドプロンプトを表す．イタリック体部分のメッセージが表示されれば， alsa-lib，alsa-drive がインストールされているので，これらのインストールは 必要ない．Version 番号は，使用環境によって異なるので作業例中の Version 1．0．24 は，各自の使用環境で異なるバージョン番号を示す場合がある．適宜読み換えて 作業を進める．今回のテスト環境では， Version 1．0．24 を使用した．
> cat /proc/asound/version Advanced Linux Sound Architecture Drive Version 1. 0. 24.
インストールされていなければ，次の節の作業で自動的に自動インストールされるの で，このまま次節の作業に入ればよい．
必要なパッケージは， 以下の 2 つである．
alsa-firmware-loaders
alsa-tools-gui
これらのパッケージのインストールには，
Synaptic パッケージマネージャ
apt-get
のいずれかを使用する． 以上のパッケージをインストールすることで，Multiface の設定に 必要な以下の 3 つのコマンドが使用可能になる．
hdsploader (Package : alsa-firmware-loaders)
hdspconf (Package : alsa-tools-gui)
hdspmixer (Package : alsa-tools-gui)
apt-get を使用したインストール例を示す．
> sudo apt-get update > sudo apt-get install alsa-firmware-loaders > sudo apt-get install alsa-tools-gui
最後に，multiface_firmware_rev11．bin を入手するために， alsa-firmware を alsa の Web サイトからソースをダウンロードする． (http://www．alsa-project．org/main/index．php/Main_Page)． 2011/12/13 現在，利用可能な最新バージョンは， 1．0．24 である． alsa-firmware-1．0．24．tar．bz2 をダウンロードする． ダウンロード後，ファイルは，システムメニューの「場所」「ダウンロード」に 保存される．これを，「場所」「ホーム」にコピーすると作業しやすい．
適当なディレクトリにダウンロードしたファイル alsa-firmware-1．0．24．tar.bz2 を コピーする．最初に bunzip2 と tar でファイルを展開する． その後，コンパイル作業に入る．具体的な作業手順を 以下に示す．
> bunzip2 -d alsa-firmware-1.0.24.tar.bz2
> tar vfx alsa-firmware-1.0.24.tar
alsa-firmware-1.0.24/
alsa-firmware-1.0.24/multisound/
中略
config．status: creating aica/Makefile
config．status: executing depfiles commands
> make
> sudo mkdir -p /lib/firmware/hdsploader
> sudo cp hdsploader/multiface_firmware_rev11.bin /lib/firmware/hdsploader/
> sudo cp hdsploader/multiface_firmware_rev11.dat /lib/firmware/hdsploader/
以上で， hdsp コマンドがインストールされて Multiface の操作と設定が可能になった．
必要な hdsp コマンドは hdsploader， hdspconf， hdspmixer の３つである． これらのコマンドを順に説明する．
hdsploader
hdsploader は，multiface の FPGA を初期化する firmware プログラム （multiface_firmware_rev11.dat）をアップロードするコマンドである． 以下に実行例を示す．エラーメッセージ (Hwdep ioctl error on card hw:0 : Device or resource busy.) が表示されるが，ここでは問題ないので無視してよい． 同一システム上で 2 度以上実行すると，エラーメッセージが表示される． OS 起動中に実行されるシステムの場合には，この作業で必ずこのエラー メッセージが表示される．
# hdsploader hdsploader - firmware loader for RME Hammerfall DSP cards Looking for HDSP + Multiface or Digiface cards : Card 0 : RME Hammerfall DSP + Digiface at 0xf9df0000, irq 16 Upload firmware for card hw:0 Hwdep ioctl error on card hw:0 : Device or resource busy. Card 1 : HDA Intel at 0xfdffc000 irq 30
hdspconf

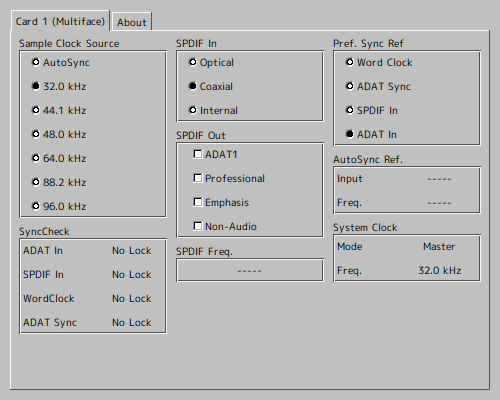

hdspconf を実行すると，Multiface の設定用のウィンドウが開く． サンプリング周波数を設定できる．他の項目は Multiface のドキュメントを 参考にする．図 8.4 に設定用のウィンドウ例を示す． 設定可能なサンプリングレートは，32kHz， 44.1kHz， 48kH， 64kHz， 88.2KkHz， 96kHz である． ここでは，32kHz が選択されている．
![\includegraphics[bb=0 0 500 400,width=120mm]{fig/device/hdspconf.png}](images/img-1094.png)
hdspmixer

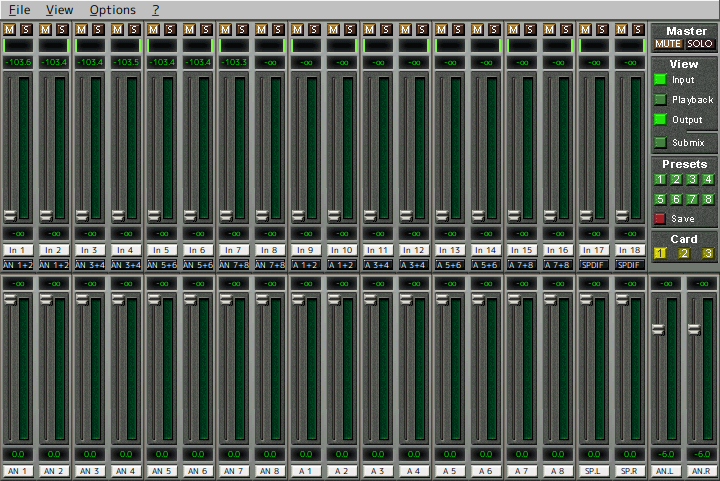

hdspmixer を実行すると，ミキサーの GUI が表示される． 入力レベル，出力レベルの調節と確認が可能である． 図 8.5 にミキサーの表示例を示す．
![\includegraphics[bb=0 0 700 500,width=120mm]{fig/device/hdspmixer.png}](images/img-1095.png)
|
|
|
