6.2.3 CMChannelSelector

6.2.3.1 ノードの概要

マルチチャネルの相関行列から，指定したチャネルのデータだけを 指定した順番に取り出す．

6.2.3.2 必要なファイル

無し．

6.2.3.3 使用方法

どんなときに使うのか

入力されたマルチチャネルの相関行列の中から， 必要のないチャネルを削除したいとき， あるいは，チャネルの並びを入れ替えたいとき． あるいは，チャネルを複製したいとき．

典型的な接続例

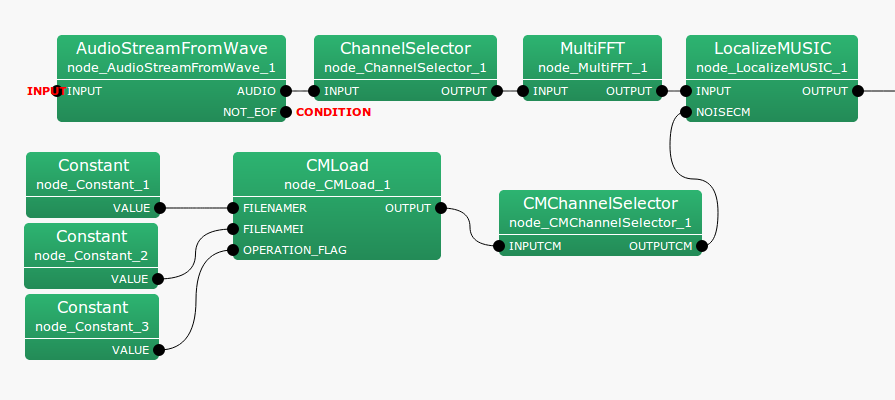

図 6.13に CMChannelSelector ノードの使用例を示す．

入力端子へは，CMMakerFromFFT や CMMakerFromFFTwithFlag 等から計算される相関行列を接続する （型は Matrix<complex<float> > 型だが，相関行列を扱うため，三次元複素配列を二次元複素行列に変換して出力している）．

6.2.3.4 ノードの入出力とプロパティ

入力

INPUTCM

: Matrix<complex<float> > 型． 各周波数ビン毎の相関行列．$M$次の複素正方行列である相関行列が $NFFT / 2 + 1$ 個入力される． Matrix<complex<float> > の行は周波数($NFFT / 2 + 1$ 行)を，列は複素相関行列($M * M$ 列)を表す．

出力

OUTPUTCM

: Matrix<complex<float> > 型．INPUTCMに同じ．

パラメータ

SELECTOR

: Vector<int> 型，デフォルト値は無し（<Vector<int> >）． 使用するチャネルの，チャネル番号を指定する． チャネル番号は0からはじまる．

例: 5チャネル(0-4)のうち 2，3，4チャネルだけを使うときは <Vector<int> 2 3 4> のように， 3チャネルと4チャネルを入れ替えたい時は <Vector<int> 0 1 2 4 3 5> のように指定する．

6.2.3.5 ノードの詳細

相関行列が格納された入力データの$k \times M \times M$型の複素三次元配列から 指定したチャネルの相関行列だけを抽出し， 新たな$k \times M’\times M’$型の複素三次元配列のデータを出力する． ただし，$k$は周波数ビン数($k = NFFT / 2 + 1$)，$M$は入力チャネル数，$M’$は出力チャネル数．
