HARK version 1.2.0 Document : MatrixToMap

6.7.4 MatrixToMap

6.7.4.1 ノードの概要

Matrix<float> 型や，Matrix<complex<float> > 型のデータを Map<int, ObjectRef> 型に変換する．

6.7.4.2 必要なファイル

無し．

6.7.4.3 使用方法

どんなときに使うのか

入力が Map<int, ObjectRef> 型しか受け付けないノード，例えば PreEmphasis ，MelFilterBank や SaveRawPCM など，に接続する際に使用する．

典型的な接続例

MatrixToMap ノードの接続例を図6.78，6.79 に示す．

図6.78 は，AudioStreamFromMic ノードでマイクロホンから音声波形データを取り込み，ChannelSelector ノードにて必要なチャネルを選別し， MatrixToMap ノードによって Matrix<float> 型データを Map<int, ObjectRef> 型に変換する．その出力を SaveRawPCM ノードに接続し，波形をファイルとして保存する．

図6.79 は，波形のスペクトルを Map<int, ObjectRef> 型で得たいときの MatrixToMap ノードの使い方である．図のように，MultiFFT ノードを通すのは，MatrixToMap の前でも後でも良い．

$\includegraphics[width=.9\textwidth ]{fig/modules/MatrixToMap-1}$

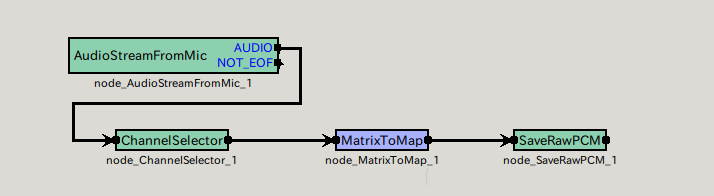

Figure 6.79: MatrixToMap の接続例 – SaveRawPCM への接続

$\includegraphics[width=.9\textwidth ]{fig/modules/MatrixToMap-2}$

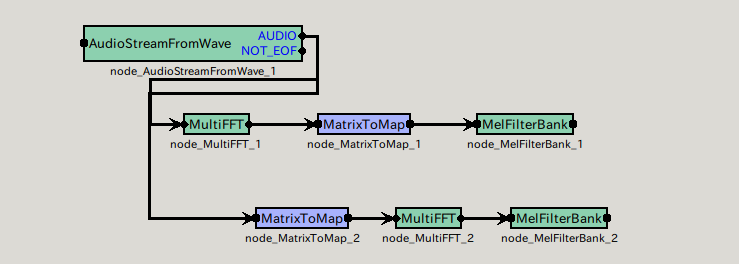

Figure 6.80: MatrixToMap の接続例 – MultiFFT との接続

6.7.4.4 ノードの入出力とプロパティ

入力

INPUT: : Matrix<float> または Matrix<complex<float> > 型．

出力

OUTPUT: : Map<int, ObjectRef> 型．入力データに ID が付与された構造体．

パラメータ

無し．

6.7.4.5 ノードの詳細

ID の付き方: ID の値は常に 0 となる．
