7.1.8 ノイズ位置情報ファイル作成方法

• ノイズ位置情報ファイルは, ノイズ位置を記述している.テキストファイルである．

• 下記に，HARKTOOL のテンプレート作成機能を用いて作成する方法を示す．

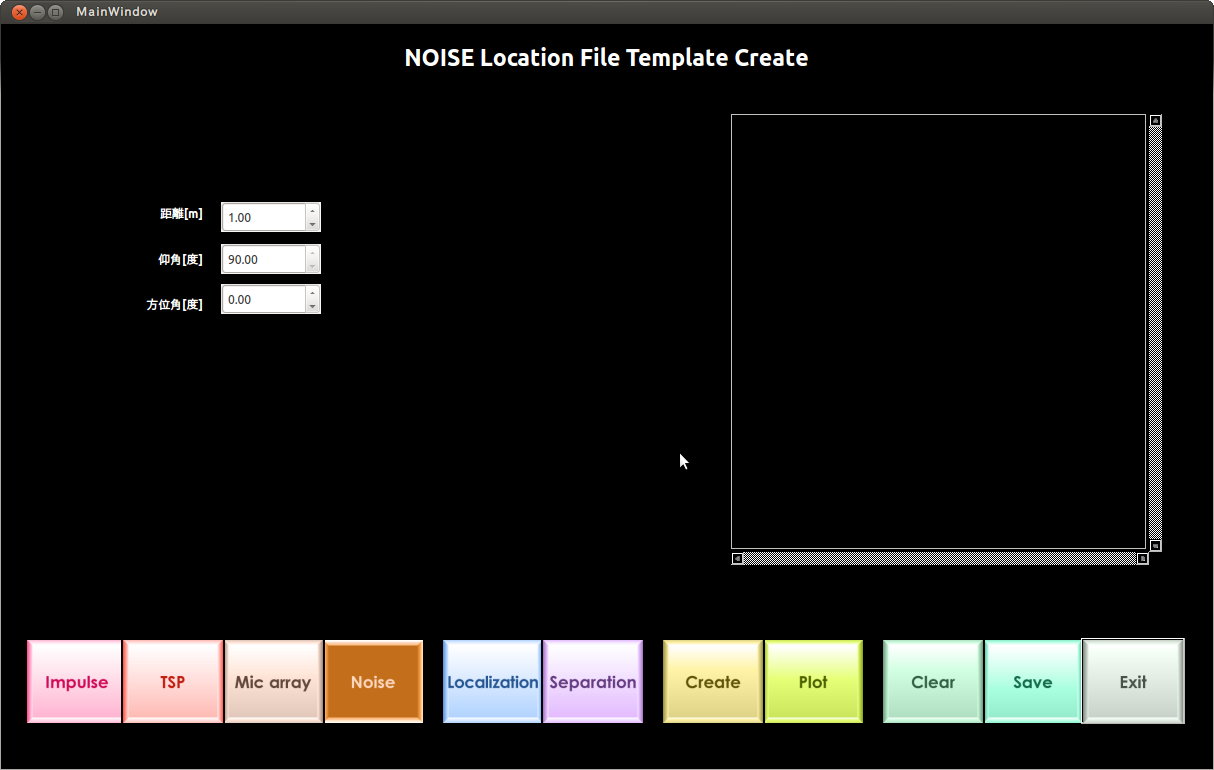

Figure 7.7: noise-LocationFileの編集

作成手順

1. 作業画面の「Noise」ボタンをクリックする．

2. 左側の設定入力画面に設定値を入力する．

   設定項目概要

   • 距離[m]
     スピーカとマイクロホンとの水平方向距離

   • 仰角[度]
     マイクロホンからみたスピーカ方向の仰角

   • 方向角[度]
     マイクロホンからみたスピーカの水平方向角

3. 画面下部の「Create」ボタンを押下するとノイズ位置情報ファイルが作成され，そのファイルの内容が右側に表示される．

4. 右下の「Plot」ボタンを押下すると，入力パラメータに基づいたグラフが表示される．

5. 作成したファイルの保存は画面下部の「Save」ボタンから行う．
