依存するソフトウェア¶

HARK Designer は以下のソフトウェアに依存しています。 HARK Designer をインストールする前にこれらをインストールする必要があります。

• node.js (アプリケーションサーバとして)

  • Windowsユーザ:　http://nodejs.org/ から最新バージョンをダウンロードしてください。

  • Ubuntuユーザ: https://github.com/nodesource/distributions からv6.xをインストールしてください。

• graphviz (自動並び替えのため)

  • Windowsユーザ: 最新バージョンを http://www.graphviz.org/ からダウンロードしてインストールしてください。

  • Ubuntu ユーザ: sudo apt-get install graphviz を実行してください。

• Google Chrome

  • 現時点で、HARK Designer は最新バージョンの Google Chrome をサポートしています。https://www.google.com/chrome からダウンロードしてインストールしてください。

  • ただし、 HARK Designer は基本的には Firefox と Safari でも動作します。

インストール¶

ステップ　1: HARK Designer を開く¶

Windowsユーザ¶

HARK Designer をインストールしたら、デスクトップに HARK Designer のアイコンが表示されます。それをダブルクリックすると

1. node.js のアプリケーションが実行され

2. Google Chrome が開いて自動的に http://localhost:3000 にアクセスします。

そして、下図のようなウェブページが表示されます。

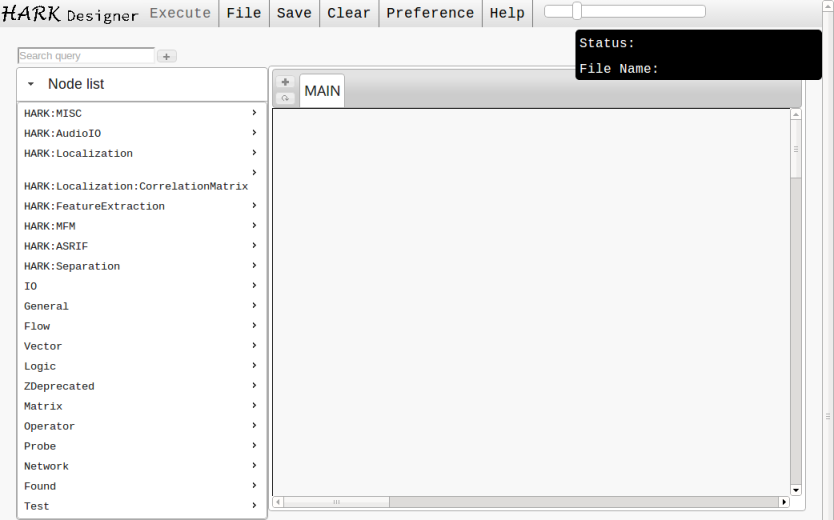

ステップ 1: 初期画面

ステップ　2: ノードの追加¶

まず、ノードを追加する必要があります。この場合は Constant と InputStream です。これらはGeneralカテゴリにあります。

ノードの追加には2種類の方法があります。

1. 画面の左側にある Node list の General をクリックして Constant をクリック、再度 General をクリックして InputStream をクリック。

2. Node list の上にある入力ボックスに Constant または InputStream を入力するすると、インクリメンタルサーチができます。ノードをクリックするか、矢印キーで選択してからエンターキーを押すと追加できます。

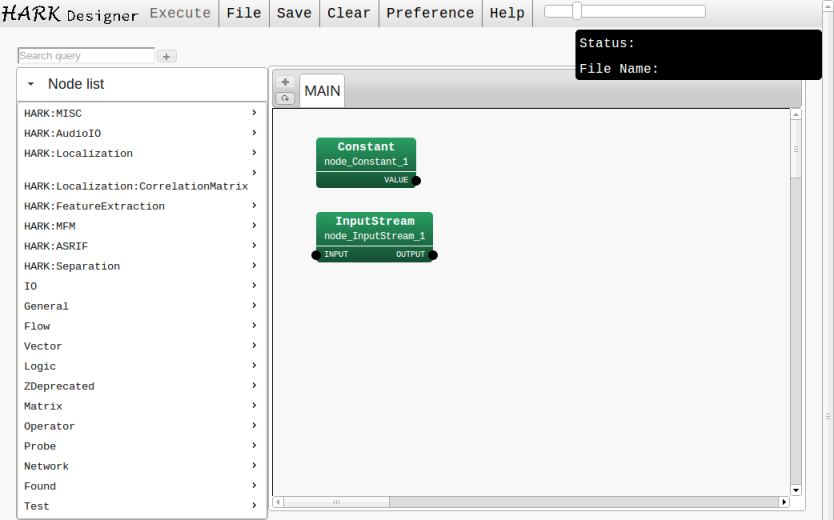

ステップ 2: MAINネットワークに2つのノードが追加された

ステップ 3: ノードの接続¶

次に、ノードを接続します。 Constant ノードの VALUE 端子をドラッグし、 InputStream ノードの INPUT 端子でドロップします。

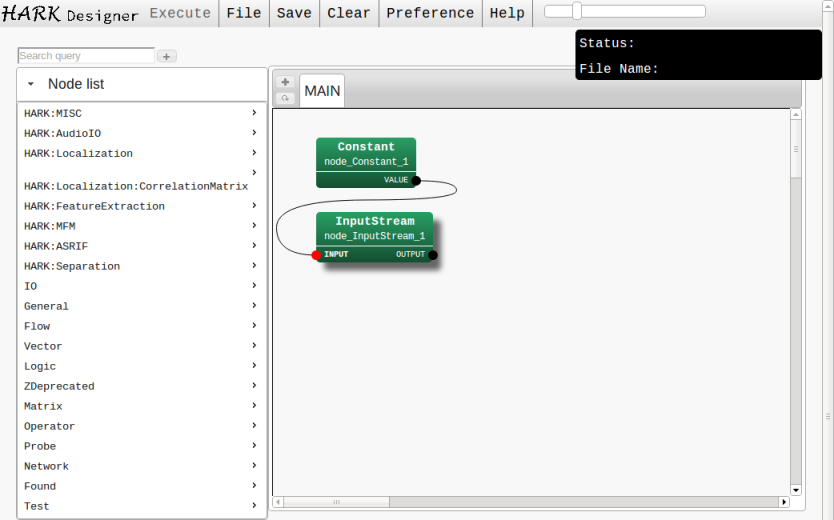

ステップ 3: 2つのノードを接続

ステップ 4: シートの追加¶

次は、複数のノードを追加できる新たなシートを追加します。”MAIN” タブの隣のシート追加ボタンをクリックしてください (図中の赤丸で表示)。すると、ダイアログが表示されます。シート名を入力し、シートタイプを選択してください。この例の場合は、名前は LOOP0 、タイプは iterator としました。

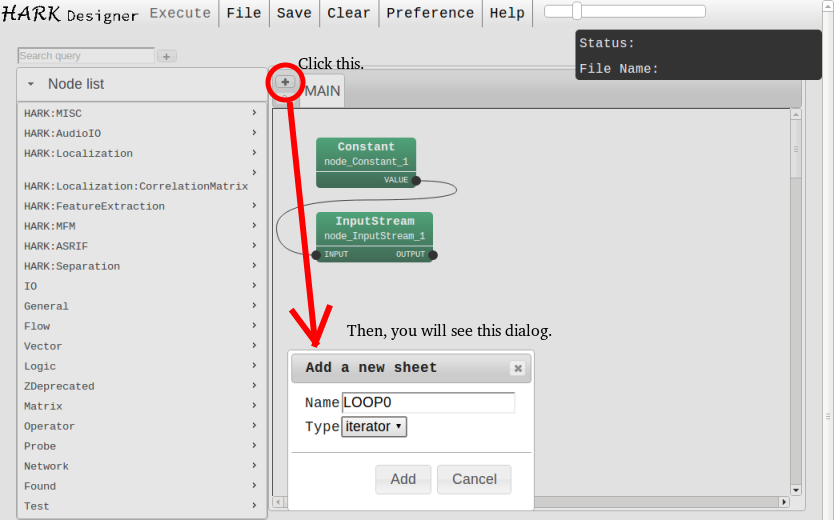

ステップ 4: 新しいシートを追加するダイアログ

ステップ 5: 新しいシートへのノードの追加と接続¶

ステップ 1 と同様に、5つのノード、 AudioStreamFromMic MultiFFT LocalizeMUSIC SourceTracker DisplayLocalization を追加します。そして、それらを図のように接続します。

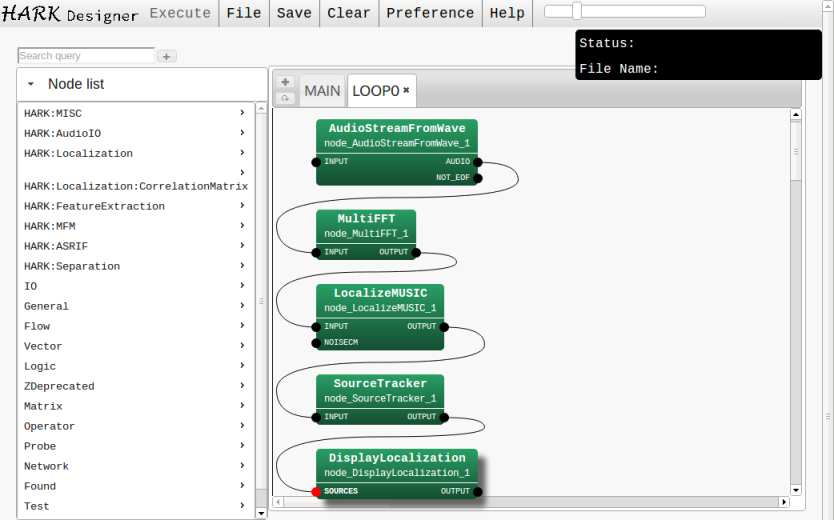

ステップ 5: 5つのノードを追加して接続

ステップ 6: 自動整列¶

HARK Designer の機能をいくつか試してみましょう。最初は、自動的にノードを整列する自動整列機能です。図に赤丸で表示されているボタンを繰りくしてください。すると、 HARK Designer はノードを並べ替えます。

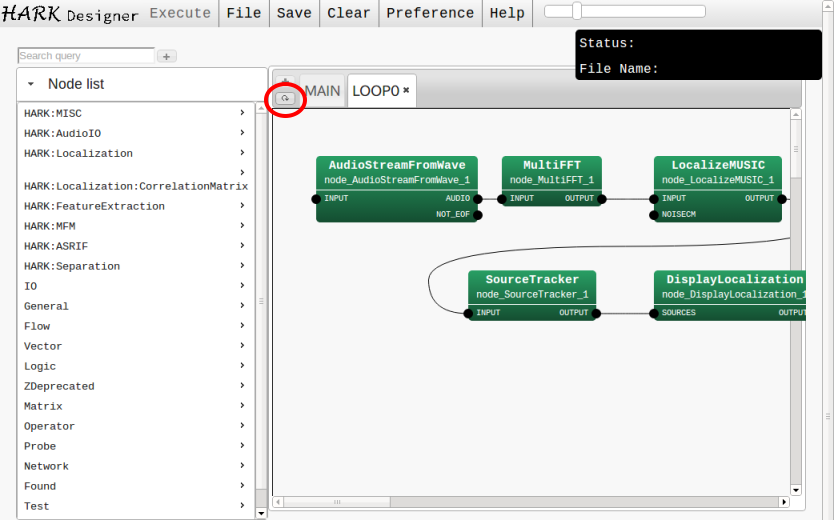

ステップ 6: 自動整列機能

ステップ 7: ノードリストを隠す¶

ノード検索ボックスの横にある “Hide list” ボタンをクリックすると、ノードリストが隠されてネットワークを表示するエリアが広がります。

ステップ 7: ノードリストが隠れた状態

ステップ 8: パラメータの設定¶

パラメータを設定するには、まずパラメータダイアログを開きます。方法は2つあって、(1) ノードをダブルクリック、あるいは (2) ノードを右クリックして “Property” を選択します。ダイアログでは、パラメータの型や値を設定して、 OK ボタンをクリックすると変更を反映できます。

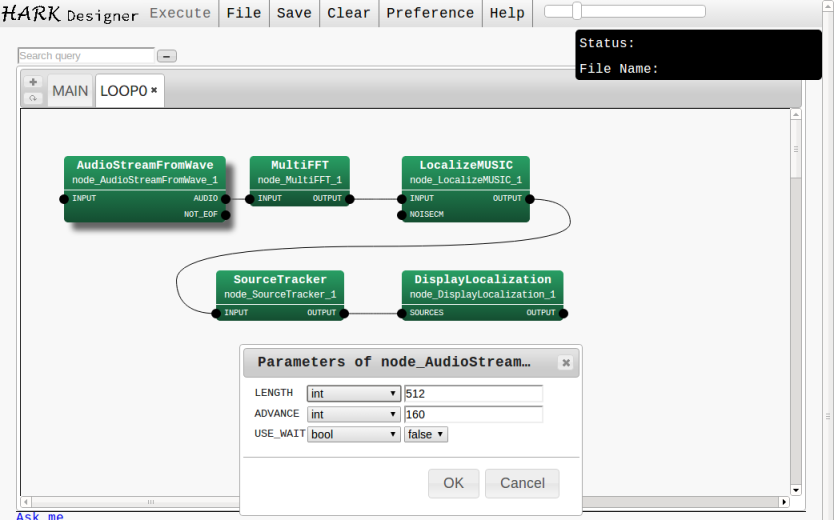

ステップ 8: AudioStreamFromWave のパラメータダイアログ

ステップ 9: 端子設定¶

端子設定を行いましょう。端子を右クリックし、コンテキストメニューからSet as Input, Output, Condition を選択します。

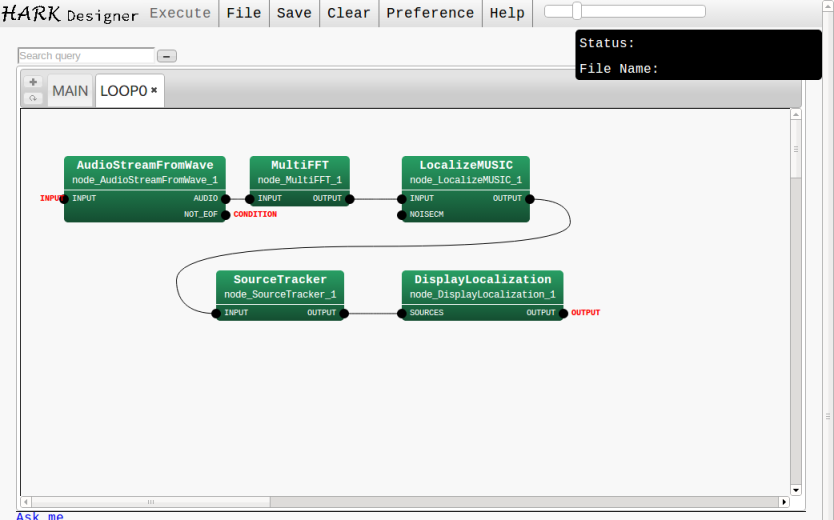

ステップ 9:

ノード¶

リンク¶

シート¶

端子設定¶

ノード¶

ノードに対して行える操作は以下の通りです。

• 追加

  サイドバーに表示されているノードリストから追加するノードを選択できます。

  マウス操作

  HARK:Separation などのカテゴリ名をクリックし、次のノード名をクリックしてください。新しいノードが現在のシートに現れます。

  キーボード操作

  インクリメンタルサーチがサポートされています。ノード検索ボックスにノード名の部分文字列を入力すると、それにマッチするノードのリストが表示されます。矢印キーでノードを選択して、エンターキーでシートにノードを置けます。

  コピー、カット、ペーストもできます。一つ、あるいは複数のノードを選択し、 Ctrl+C または Ctrl+X キーを押すと、それぞれコピーやカットができます。 Ctrl+V を押すとペーストできます。

• 選択

  選択されたノードには影が表示されます。

  マウス操作

  ノードをクリックすると一つのノードを選択できます。また、シート上をドラッグすると範囲内のすべてのノードを選択できます。

  キーボード操作

  タブキーを押すと順番にノードを選択できます。 Ctrl + A キーは全ノードを選択するショートカットです。

• 移動

  マウス操作

  1つのノードをドラッグして動かすことができます。複数のノードを選択した場合も、それらをまとめてドラッグできます。

  キーボード操作

  選択された複数のノードはキーボードの矢印キーが使用できます。また、hjklキー(vim風) の操作もできます。

• 削除

  ノードを削除したときは、ノードに接続されたリンクも自動で削除されます。

  マウス操作

  ノードを右クリックして、 “Delete” を選択するとノードを削除できます。

  キーボード操作

  Delete キーを押すと選択されたすべてのノードを削除できます。

• パラメータ設定

  • パラメータダイアログを開く

    マウス操作

    パラメータダイアログは、 (1) ノードを右クリックして “Property” を選ぶか、(2) ノードをダブルクリックすると開けます。

    キーボード操作

    ノードを選択してエンターキーを押すとパラメータダイアログが開きます。

  • パラメータ編集

    ダイアログの各行が一つのパラメータに対応しており、(1) 名前、(2) 型、(3) パラメータの値が表示されています。パラメータの型はドロップダウンリストから選択でき、入力ボックスに値を入力できます。

    subnet_param を型として選択すると、そのパラメータの値がパラメータ名になります。そして、そのノードが置かれているシートに対応する動的ノードに、新たなパラメータが追加されます。

    file を型として選択すると、すでにアップロードしたファイルから名前を選択できます。

    HARK Designer は自動的に入力をチェックします。もし不正な値が入力された場合、例えば int型に 12.5 という値が入っている場合、はエラーを表示します。

• 端子の追加・削除

ノードへ端子を追加することができます。追加された端子は、ノードの実装が対応している場合にのみ意味を持ちます。この操作はマウスでのみ可能です。

端子を追加するには、ノードを右クリックして、 Add Input か Add Output を選択してください。端子名を入力すると端子が現れます。

端子を削除するには、削除したい端子を右クリックして Delete Input か Delete Output を選択します。

• ヘルプ

  ノードを右クリックして help を選択すると、そのノードのリファレンスウェブページが (存在すれば) 表示されます。

リンク¶

リンクには次の操作が行えます。

• リンクの接続

  端子(黒い丸)をドラッグし、接続先の端子でドロップすると、それらの端子をリンクで接続できます。リンクを接続できる端子は次の通りです、(1) 入力端子と出力端子を接続する場合。入力同士・出力同士は不可。(2) 同じ型の端子を接続する場合。

  ドラッグを開始すると、 HARK Designer は接続可能なリンクを灰色の線で表示します。

• リンクの削除

  端子を右クリックして、 Delete the link を選択するとリンクを削除できます。

シート¶

シートへは次の操作が可能です。

• シートの追加

  MAINタブの左側にあるプラスボタンをクリックしてください。シート名と型を指定すると、追加できます。新たにできたタブをクリックするとそのシートを表示できます。

• シートの削除

  シートの右側のバツ印をクリックすると、そのシートを削除できます。または、タブを右クリックして Delete the sheet をクリックしても削除ができます。

• シートの設定

  シート名を変更するには、タブを右クリックして、Change the name を選択してください。シートの型を変更するには、タブを右クリックして、 Change to subnet か Change to iterator を選択してください。

• 動的ノード

  新たなシートを追加すると、それと同じ名前をもつ動的ノードがノードリストのDynamicカテゴリに追加されます。

• 選択したノードからシートを作成 (2.3.0から)

  複数のノードを選択し、右クリックの後、”Create sheet from selected”を選択してください。選択したノードを含む新しいシートを作成できます。

端子設定¶

端子設定については以下の操作が可能です。

• 端子設定追加

  端子を右クリックして、 Set as Input あるいは Set as Output を選択し、端子設定名を入力してください。端子の横側に端子設定名が表示され、動的ノードに設定した入力あるいは出力が追加されます。

• 端子設定の削除

  端子を右クリックして Delete Output あるいは Delete Input を選択すると、端子設定が削除されます。

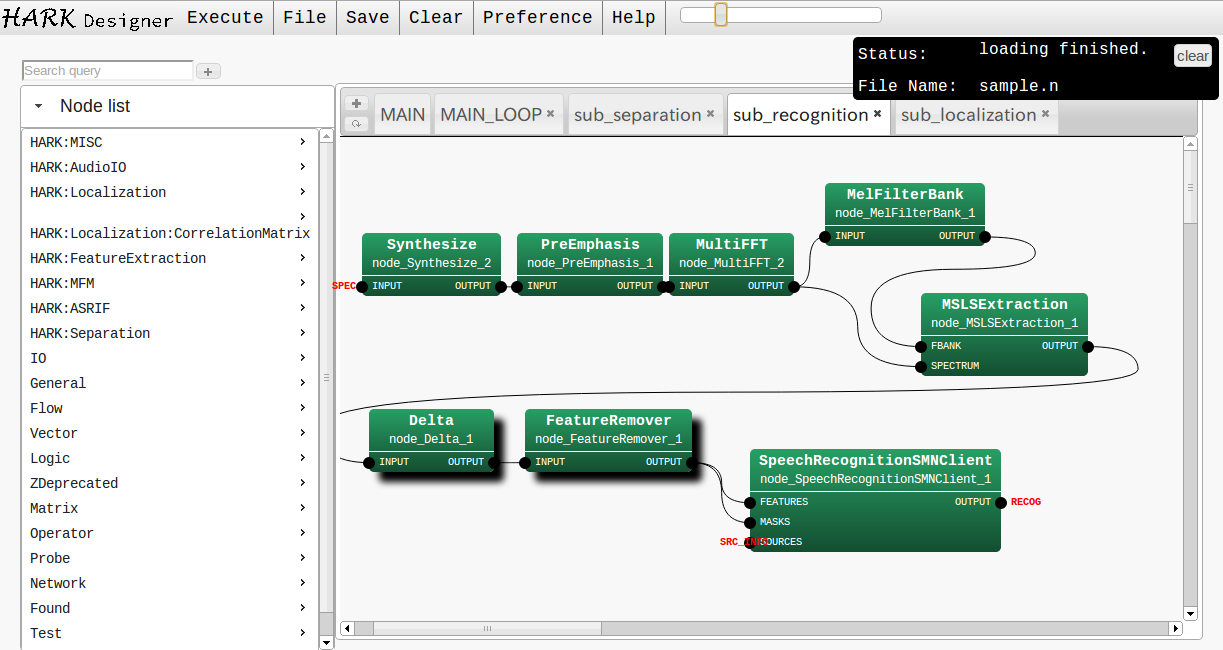

ボタンとコンソール¶

HARK Designer の上側には、 ボタン、スライダー、そしてコンソール(黒い箱)の三つの要素があります。本節ではそれぞれについて説明します。

File Manager ボタン¶

File Mangerを使うと、ファイルのアップロード、ダウンロード、ネットワークのロードができます。保存先はインストール先のデフォルトディレクトリだけでなく、ユーザが指定したローカルディレクトリも指定できます（HARK 2.3.0から）。パスを変える場合、 “Path”テキストボックスに入力してEnterを押してください。”Browse Directory”ボタンから子ディレクトリを指定できます。

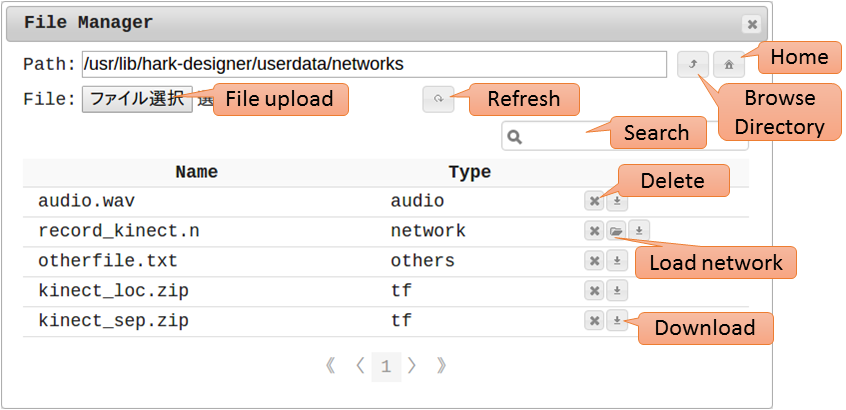

File Managerのスクリーンショット

アップロード

File: の横の”File upload”で示すボタンをクリックしてください。複数のファイルをアップロードできます。

ファイルリスト

ファイルをアップロードすると、ダイアログに反映されます。ファイルごとに、 File Type 、 File Nameが表示され、 Deleteボタン、Loadボタン、Downloadボタンが表示されます。

Downloadボタンを押すとブラウザからファイルをダウンロードします。 network のみに表示されるLoadボタンを押すと、ネットワークを HARK Designer にロードします。Deleteボタンを押すと、ファイルを削除します。

File Typeは次の4種類です：audio, tf, network, others,そして unknown。これらは内容または拡張子から自動的に設定されます。

• 拡張子が ”.wav” または ”.raw” の場合、Type は “audio” になります。

• 拡張子が ”.zip” かつ内容がTFの場合、Type は “tf” になります。

• 拡張子が ”.n” の場合、Type は “network” になります。

• それ以外の拡張子の場合、Type は “others” になります。

• ファイルがこのダイアログからアップロードされていない場合、Type は “unknown” になります。（2.3.0より前）

Refresh

File List はアップロードの度に再表示されますが、Refresh ボタンを押すことで、手動で再表示できます。

Search

ファイルのインクリメンタルサーチボックスです。探したいファイル名の部分文字列を入力してください。

Path

このダイアログの実際のパスを表します。このディレクトリに直接アクセスできます。

Browse Directory

Directory BrowserのGUIが開きます。Pathに記載されている子ディレクトリを選択できます。

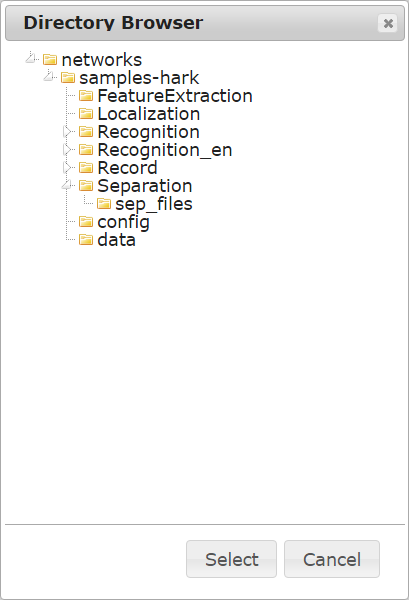

Direcotry Browserのスクリーンショット

Home

このボタンをクリックするとホームパスへ戻ります。

ノードが消えてしまった¶

もしノードの位置に関する問題があれば、自動整列機能を使ってみてください。これはすべてのノードの位置を上書きするので、解決する可能性があります。

リセットしたい¶

HARK Designer はいくつかのリセット機能を提供しています。

1. ウェブページを再読み込みしてください。HARK Designer を再起動できます。

2. Preferences をクリックし、 All reset を選んでください。 HARK Designer はすべてのユーザ設定を初期化します。技術的には、このボタンはHTML5で定義されたブラウザ毎の保存機能 localStorage を消去します。

3. HARK Designer/fileinfo-cacheと同じパスにある *.json ファイルを削除してください。これらのファイルは HARK Designer のファイルリスト情報のキャッシュファイルです。

4. (古いバージョン) HARK Designer と同じパスにある db.userfile ファイルを削除してください。このファイルは、HARK Designer のファイルデータベースなので、このファイルが壊れると File Manager ダイアログが動作しません。 db.userfile はファイルのリストを持っているだけなので、これを削除してもアップロードしたファイル自体は削除されません。削除した後でファイルを再びアップロードすれば元に戻ります。

どんなエラーが起こっているのか知りたい¶

現代のブラウザの多くは良いデバッグシステムを持っています。例えば、 Google Chrome の場合は

1. ブラウザを右クリック。ブラウザのいくつかの場所は通常のコンテキストメニューが出ないので注意。

2. 検証 を選択する。すると新しいウィンドウが出てくる。

3. Console をクリック。

コンソール タブでは、エラーメッセージやデバッグメッセージなどが表示されます。問い合わせされる際にこのメッセージも送っていただければ、原因究明がしやすくなります。

HARK Designer が動作しないときの実行¶

もし、 Execute ボタンで問題があった場合、 HARK Designer を介さずに batchflow での実行を試してみてください。

• ファイルを見つける方法

  ファイルのパスは File Managerダイアログから見つけられます。 “Path” の入力ボックスの内容をコピーして、ブラウザからアクセスしてください。

• HARK Designer を使わないネットワークの実行方法

  • Linux 端末を開いて、見つけたパスへ cd し、batchflow your_network.n を実行してください。

  • Windows コマンドプロンプトを開いて見つけたパスへ cd し、batchflow your_network.n を実行してください。
