7.1.4 作業画面説明

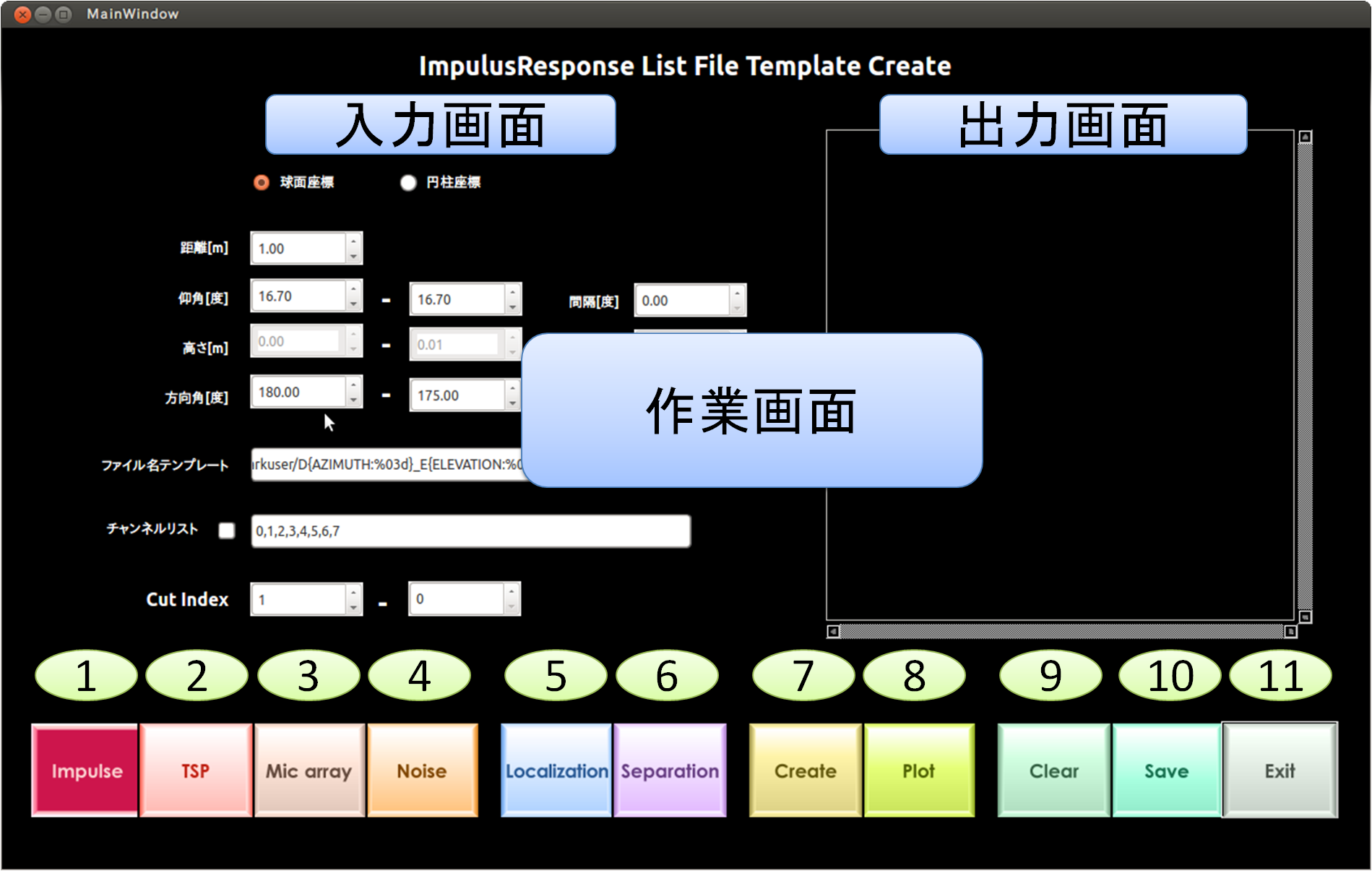

Figure 7.2: 作業画面

■作業画面のボタンの説明

1. Impluse
   インパルス応答リストファイルを作成する．
   作成したインパルス応答のグラフ表示を行う．

2. TSP
   TSP応答リストファイルを作成する．
   作成したTSP応答のグラフ表示を行う．

3. Mic array
   マイク位置情報ファイルを作成する．
   作成したマイク位置情報ファイルのグラフ表示を行う．

4. Noise
   ノイズ位置情報ファイルを作成する．
   作成したノイズ位置情報ファイルのグラフ表示を行う．

5. Localization
   定位用伝達関数ファイルを作成する．

6. Separation
   分離用伝達関数ファイルを作成する．

7. Create
   テンプレートファイル及び伝達関数を作成する．

8. Plot
   グラフを表示する．

9. Clear
   入力項目を初期値に戻す．

10. Save
    作成したファイルを保存する．

11. Exit
    HARKTOOL4を終了する．

■作業画面の上部の，メニューバーの「FILE」タブの各項目の説明

2. 「open」
   作成したファイルを開く．

   「save」
   作成したファイルを保存する．

■作業画面の上部の，メニューバーの「MENU」タブの各項目の説明

2. 「Impulse」
   「Impulse」ボタンと同じ機能

   「tsp」
   「TSP」ボタンと同じ機能

   「MicArray」
   「Mic array」ボタンと同じ機能

   「noise」
   「Noise」ボタンと同じ機能

   「localization」
   「Localization」ボタンと同じ機能

   「separation」
   「Separation」ボタンと同じ機能

   「create」
   「Create」ボタンと同じ機能

   「plot」
   「PLOT」ボタンと同じ機能

   「clear」
   「Clear」ボタンと同じ機能

   「Exit」
   「Exit」ボタンと同じ機能
