7.1.7 マイクロホン位置情報ファイル作成方法

• マイクロホン位置情報ファイルは, マイクロホン位置を記述している.テキストファイルである．

• 5.2.1 マイクロホン位置テキスト形式 にもとづいて作成する必要がある．

• マイクロホン位置情報ファイルは, LocalizeMUSICモジュールとGHDSS モジュールに使用する伝達関数ファイルの生成に必要である.

• 下記にHARKTOOL のテンプレート作成機能を用いて作成する方法を示す．

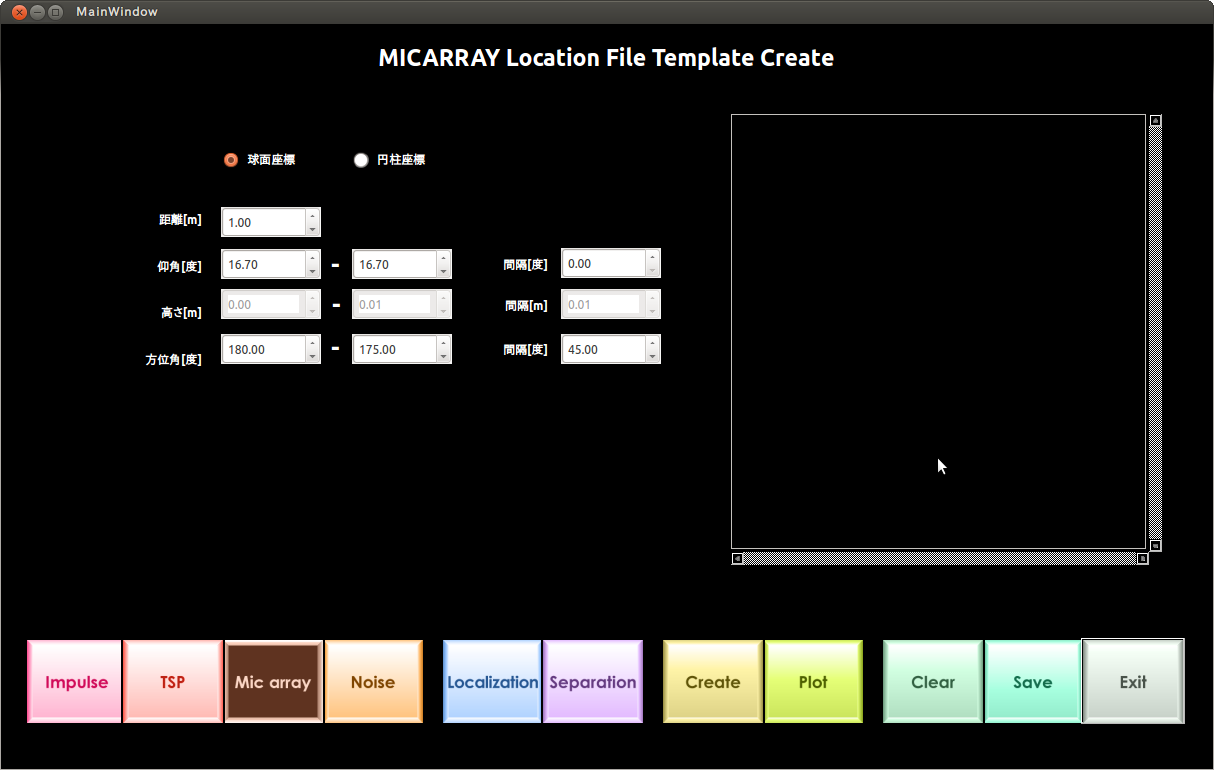

Figure 7.6: MICARY-LocationFileの編集

作成手順

1. 作業画面の「Mic array」ボタンをクリックする．

2. 左側の設定入力画面に設定値を入力する．

   設定項目概要

   • 球面座標　円柱座標
     使用する座標系を球面座標または円柱座標を指定する． 球面座標を選択した場合は，仰角が入力可能になり， 円柱座標を選択した場合は，高さが入力可能になります．

   • 距離[m]
     スピーカとマイクロホンとの水平方向距離．

   • 仰角[度]
     マイクロホンからみたスピーカ方向の仰角． 開始，終了，間隔を入力します．

   • 高さ[m]
     マイクロホンからみたスピーカ方向の高さ． 開始，終了，間隔を入力します．

   • 方向角[度]
     左が終了角度, 右は開始角度.
     開始角度から反時計周りに，次項目で設定する間隔[度]ごとにテンプレートへ追加される.

3. 画面下部の「Create」ボタンを押下するとマイクロホン位置情報ファイルが作成され， そのファイルの内容が右側に表示される．

4. 右下の「Plot」ボタンを押下すると，入力パラメータに基づいたグラフが表示される．

5. 作成したファイルの保存は画面下部の「Save」ボタンから行う．
